住友電工ハードメタル

住友電工ハードメタル・SPMN・正方形・ポジ・穴無・旋削チップ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 470円～1,345円

税込単価: 517円～1,480円

【仕様】・ブレーカ記号：なし・形状：S（四角形）・溝・穴：N（穴なし）・逃げ角...

形状
S（四角形）
逃げ角
ポジ11°（P）
勝手
なし
溝・穴
N（穴なし）
精度
M
ワイパー刃
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

耐摩耗性、耐熱性に優れるPVDコーティング材種

AC5005S：高温強度に優れ、高能率加工において抜群の耐摩耗性を実現する高速・高能率加工用材種。
AC5015S：高速・高能率加工において安定長寿命を実現する難削材旋削加工の第一推奨材種。
AC5025S：断続加工や黒皮加工において安定長寿命を実現する高靱性材種。

住友電工ハードメタル・RCMX-RP・円形・ポジ・穴有・旋削チップ当社独自の超多層膜構造

チッピング、溶着などの異常損傷を抑制。
あらゆる場面で安定した加工を実現。
被膜の高強度化と高硬度化を高次で両立。
高能率加工でも安定した長寿命を実現。

［ABSOTECH］ CVD ターニング用/ミリング用

適用材種（ターニング用）
鋼：AC8015P、AC8020P、AC8025P、AC8035P
ステンレス鋼：AC6020M、AC6030M
鋳鉄：AC4010K、AC4015K
適用材種（ミリング用）：ACP2000、ACK2000

用途に応じ被膜組成を最適化。被削材を問わず安定した加工を実現。
被膜密着強度の向上により耐チッピング性を大幅に向上。
高負荷の条件下でも安定した加工を実現。

［ABSOTECH］ PVD ターニング用/ミリング用

適用材種（ターニング用）
ステンレス鋼：AC6040M
難削材用：AC5005S、AC5015S、AC5025S
小型旋盤用：AC1030U
適用材種（ミリング用）：ACU2500、ACP3000、ACK3000

外形図

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

インサート精度選択ガイド

等級	E級	G級	M級
等級
厚み公差	±0.025mm	±0.13mm	±0.13mm
特長	側面が研削肌厚さ許容差がG級より小さい	側面が研削肌	原則として、側面が焼結肌
用途	高精度～仕上げ加工	仕上げ加工～軽切削	粗加工～軽切削
型番例	CCET09T302R-FX DCET0702018L-FY	CCGT09T304R-FX DCGT11T302MN-SI（※）	CCMT09T304N-LU DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

型番リスト

表示件数

型番

被削材

用途

コーナーR（ノーズR）

(mm)

材種（母材）

コーティング

被削材状態

切れ刃長

厚さ

材種記号

切れ刃長詳細

(mm)

最小発注数量

K（鋳鉄）[○]	中切削	0.4	超硬	CVDコーティング	連続	09	03（3.18）	AC4010K	9.525	10個
K（鋳鉄）[○]	中切削	0.4	超硬	CVDコーティング	軽断続	09	03（3.18）	AC4015K	9.525	10個
K（鋳鉄）[○]	中～粗切削	0.4	超硬	CVDコーティング	軽断続	09	03（3.18）	AC4125K	9.525	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	0.4	超硬	ノンコート	-	09	03（3.18）	A30	9.525	10個
K（鋳鉄）[○]	中切削	0.4	超硬	CVDコーティング	断続	09	03（3.18）	AC420K	9.525	10個
P（鋼）[○] / K（鋳鉄）[○]	中切削	0.4	サーメット	ノンコート	連続	09	03（3.18）	T1000A	9.525	10個
P（鋼）[○]	中切削	0.4	サーメット	ノンコート	軽断続	09	03（3.18）	T1500A	9.525	10個
K（鋳鉄）[○]	中切削	0.8	超硬	CVDコーティング	連続	09	03（3.18）	AC4010K	9.525	10個
K（鋳鉄）[○]	中切削	0.8	超硬	CVDコーティング	軽断続	09	03（3.18）	AC4015K	9.525	10個
K（鋳鉄）[○]	中～粗切削	0.8	超硬	CVDコーティング	軽断続	09	03（3.18）	AC4125K	9.525	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	0.8	超硬	ノンコート	-	09	03（3.18）	A30	9.525	10個
K（鋳鉄）[○]	中切削	0.8	超硬	CVDコーティング	断続	09	03（3.18）	AC420K	9.525	10個
P（鋼）[○] / K（鋳鉄）[○]	中切削	0.8	サーメット	ノンコート	連続	09	03（3.18）	T1000A	9.525	10個
P（鋼）[○]	中切削	0.8	サーメット	ノンコート	軽断続	09	03（3.18）	T1500A	9.525	10個
K（鋳鉄）[○]	中切削	0.4	超硬	CVDコーティング	連続	12	03（3.18）	AC4010K	12.7	10個
K（鋳鉄）[○]	中切削	0.4	超硬	CVDコーティング	軽断続	12	03（3.18）	AC4015K	12.7	10個
K（鋳鉄）[○]	中～粗切削	0.4	超硬	CVDコーティング	軽断続	12	03（3.18）	AC4125K	12.7	10個
K（鋳鉄）[○]	中切削	0.4	超硬	CVDコーティング	断続	12	03（3.18）	AC420K	12.7	10個
H（高硬度材）[○]	中切削	0.4	超硬	ノンコート	-	12	03（3.18）	G10E	12.7	10個
P（鋼）[○]	中切削	0.4	超硬	ノンコート	-	12	03（3.18）	ST10P	12.7	10個
P（鋼）[○] / K（鋳鉄）[○]	中切削	0.4	超硬	ノンコート	-	12	03（3.18）	ST20E	12.7	10個
K（鋳鉄）[○]	中切削	0.8	超硬	CVDコーティング	連続	12	03（3.18）	AC4010K	12.7	10個
K（鋳鉄）[○]	中切削	0.8	超硬	CVDコーティング	軽断続	12	03（3.18）	AC4015K	12.7	10個
K（鋳鉄）[○]	中～粗切削	0.8	超硬	CVDコーティング	軽断続	12	03（3.18）	AC4125K	12.7	10個
S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	連続	12	03（3.18）	AC5005S	12.7	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	0.8	超硬	ノンコート	-	12	03（3.18）	A30	12.7	10個
K（鋳鉄）[○]	中切削	0.8	超硬	CVDコーティング	断続	12	03（3.18）	AC420K	12.7	10個
K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	軽断続	12	03（3.18）	AC5015S	12.7	10個
P（鋼）[○] / M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	断続	12	03（3.18）	AC5025S	12.7	10個
K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	軽断続	12	03（3.18）	AC510U	12.7	10個
H（高硬度材）[○]	中切削	0.8	超硬	ノンコート	-	12	03（3.18）	G10E	12.7	10個
P（鋼）[○]	中切削	0.8	超硬	ノンコート	-	12	03（3.18）	ST10P	12.7	10個
P（鋼）[○] / K（鋳鉄）[○]	中切削	0.8	超硬	ノンコート	-	12	03（3.18）	ST20E	12.7	10個
P（鋼）[○] / K（鋳鉄）[○]	中切削	0.8	サーメット	ノンコート	連続	12	03（3.18）	T1000A	12.7	10個
P（鋼）[○]	中切削	0.8	サーメット	ノンコート	軽断続	12	03（3.18）	T1500A	12.7	10個
K（鋳鉄）[○]	中切削	1.2	超硬	CVDコーティング	連続	12	03（3.18）	AC4010K	12.7	10個
K（鋳鉄）[○]	中切削	1.2	超硬	CVDコーティング	軽断続	12	03（3.18）	AC4015K	12.7	10個
K（鋳鉄）[○]	中～粗切削	1.2	超硬	CVDコーティング	軽断続	12	03（3.18）	AC4125K	12.7	10個
S（耐熱合金・チタン合金）[○]	中切削	1.2	超硬	PVDコーティング	連続	12	03（3.18）	AC5005S	12.7	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	1.2	超硬	ノンコート	-	12	03（3.18）	A30	12.7	10個
K（鋳鉄）[○]	中切削	1.2	超硬	CVDコーティング	断続	12	03（3.18）	AC420K	12.7	10個
K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	中切削	1.2	超硬	PVDコーティング	軽断続	12	03（3.18）	AC5015S	12.7	10個
P（鋼）[○] / M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]	中切削	1.2	超硬	PVDコーティング	断続	12	03（3.18）	AC5025S	12.7	10個
K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	中切削	1.2	超硬	PVDコーティング	軽断続	12	03（3.18）	AC510U	12.7	10個
P（鋼）[○] / M（ステンレス鋼）[○]	中切削	1.2	超硬	PVDコーティング	断続	12	03（3.18）	AC530U	12.7	10個
H（高硬度材）[○]	中切削	1.2	超硬	ノンコート	-	12	03（3.18）	G10E	12.7	10個
P（鋼）[○] / K（鋳鉄）[○]	中切削	1.2	サーメット	ノンコート	連続	12	03（3.18）	T1000A	12.7	10個
P（鋼）[○]	中切削	1.2	サーメット	ノンコート	軽断続	12	03（3.18）	T1500A	12.7	10個
S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	連続	15	04（4.76）	AC5005S	15.875	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	0.8	超硬	ノンコート	-	15	04（4.76）	A30	15.875	10個
K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	軽断続	15	04（4.76）	AC5015S	15.875	10個
P（鋼）[○] / M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	断続	15	04（4.76）	AC5025S	15.875	10個
K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]	中切削	0.8	超硬	PVDコーティング	軽断続	15	04（4.76）	AC510U	15.875	10個
H（高硬度材）[○]	中切削	0.8	超硬	ノンコート	-	15	04（4.76）	G10E	15.875	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	1.2	超硬	ノンコート	-	15	04（4.76）	A30	15.875	10個
H（高硬度材）[○]	中切削	1.2	超硬	ノンコート	-	15	04（4.76）	G10E	15.875	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	0.4	超硬	ノンコート	-	19	04（4.76）	A30	19.05	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	0.8	超硬	ノンコート	-	19	04（4.76）	A30	19.05	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]	中切削	1.2	超硬	ノンコート	-	19	04（4.76）	A30	19.05	10個
H（高硬度材）[○]	中切削	1.2	超硬	ノンコート	-	19	04（4.76）	G10E	19.05	10個

通常単価(税別) (税込単価)	通常出荷日

606円 ( 667円 )	1日目
606円 ( 667円 )	1日目
665円 ( 732円 )	3日目
470円 ( 517円 )	1日目
606円 ( 667円 )	1日目
470円 ( 517円 )	1日目
470円 ( 517円 )	1日目
606円 ( 667円 )	1日目
606円 ( 667円 )	1日目
665円 ( 732円 )	3日目
470円 ( 517円 )	1日目
606円 ( 667円 )	1日目
470円 ( 517円 )	1日目
470円 ( 517円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
804円 ( 884円 )	3日目
838円 ( 922円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
804円 ( 884円 )	3日目
732円 ( 805円 )	1日目
556円 ( 612円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	在庫品1日目当日出荷可能
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
804円 ( 884円 )	3日目
732円 ( 805円 )	1日目
556円 ( 612円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
838円 ( 922円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
556円 ( 612円 )	1日目
1,333円 ( 1,466円 )	1日目
1,013円 ( 1,114円 )	1日目
1,333円 ( 1,466円 )	1日目
1,333円 ( 1,466円 )	1日目
1,333円 ( 1,466円 )	1日目
1,013円 ( 1,114円 )	1日目
1,013円 ( 1,114円 )	1日目
1,013円 ( 1,114円 )	1日目
1,345円 ( 1,480円 )	1日目
1,345円 ( 1,480円 )	1日目
1,345円 ( 1,480円 )	1日目
1,345円 ( 1,480円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・ブレーカ記号：なし
・形状：S（四角形）
・溝・穴：N（穴なし）
・逃げ角：ポジ11°（P）
・用途：中切削/中～粗切削
【材種特長】
・A30：鋼切削用材種
・AC4010K：ねずみ鋳鉄加工の第一推奨材種。超厚膜CVDコーティングの採用により、Vc=700m/minでの超高速加工を実現
・AC4015K：ダクタイル鋳鉄の第一推奨材種。高密着、高強度のCVDコーティングにより耐摩耗性と耐チッピング性の高次での両立を実現
・AC420K：優れた耐欠損性により、断続・不安定加工、黒皮加工で抜群の安定性を実現
・AC510U：難削材の連続～一部断続加工用。耐摩耗性、耐熱性を重視した難削材の連続加工用材種。鋳鉄の断続加工にも適用可能
・AC530U：鋼とステンレス鋼の断続加工用。微粒強靭超硬母材と超多層コーティングの採用により、抜群の耐欠損性を実現
・ST10P：一般鋼の高速～中速切削用超硬合金材種
・T1000A：抜群の耐摩耗性と靱性を両立させた高硬度サーメット。鋼の連続加工、焼結合金、鋳鉄の仕上げ加工で高い寸法精度を実現
・T1500A：異なった粒径と機能をもった硬質粒子により構成された耐摩耗性と靱性のバランスに優れる汎用サーメット。良好な仕上げ面品位を実現
・AC5005S：高温強度に優れ、高能率加工において抜群の耐摩耗性を実現する高速・高能率加工用材種
・AC5015S：高速・高能率加工において安定長寿命を実現する難削材旋削加工の第一推奨材種
・AC5025S：断続加工や黒皮加工において安定長寿命を実現する高靱性材種

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

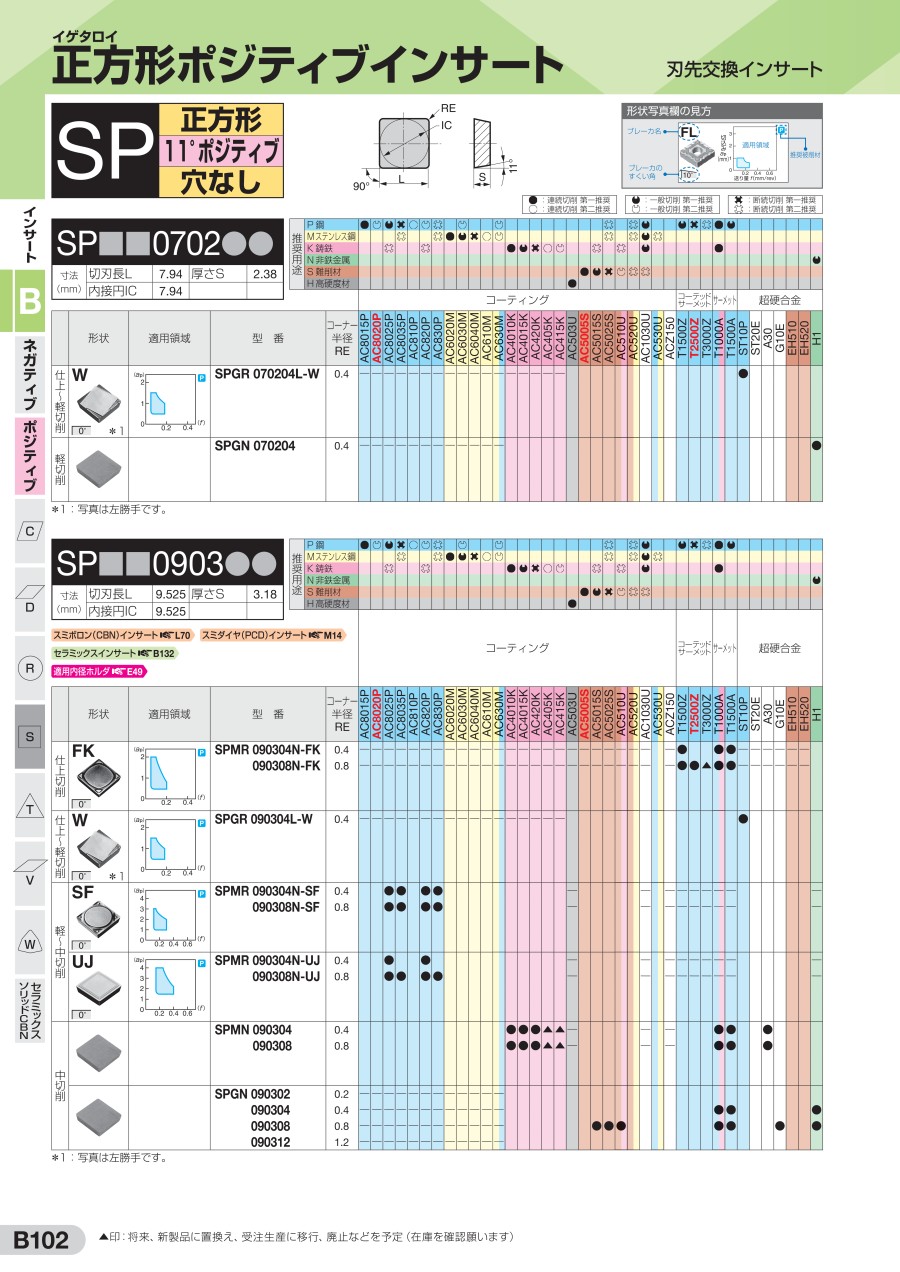

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
