住友電工ハードメタル・SNGN・四角形・ネガ・穴無・旋削チップ
- 通常単価(税別)
- 1,116円～22,487円
- 税込単価
- 1,228円～24,736円
【仕様】・ブレーカ記号：なし・形状：S（四角形）・溝・穴：N（穴なし）・逃げ角：ネガ0°（N）・用途（...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
CBN 焼結体工具であるスミボロンは、鉄族元素との反応性が低いため主として鉄系金属の切削加工に使用されます。
鋳鉄・難削鋳鉄、及び焼入鋼の粗加工から仕上げまで幅広い加工が可能
CBN 焼結体100% のソリッド構造で0.5mm 以上の切込みにも対応
BNC8115
耐摩耗性能に優れるPVDコーティングにより、難削鋳鉄や焼入鋼加工時の逃げ面摩耗を抑制
粗加工および0.5～3.0mmの切込みに最適、ねずみ鋳鉄の粗・仕上げ加工にも使用可能
金色コーティングにより使用済みコーナーの視認性が向上
性能・試験情報
耐摩耗性能（ダクタイル鋳鉄加工）
ダクタイル鋳鉄加工において、耐摩耗性能に優れるPVDコーティングを採用
従来のソリッドCBNに比べ、逃げ面摩耗を大幅に抑制
被削材：FCD450（丸棒） 使用工具：SNGN090308
切削条件：vc=300m/min f=0.2mm/rev ap=0.2mm Wet
耐摩耗性能（焼入鋼加工）
高強度ソリッドCBN母材に、耐摩耗性能に優れるPVDコーティングを施したことにより、焼入鋼加工においても高い耐欠損性能と耐摩耗性能を実現
被削材：SUJ2 58-62HRC（丸棒） 使用工具：SNGN090308
切削条件：vc=150m/min f=0.2mm/rev ap=0.3mm Wet
推奨切削条件
推奨切削条件表
鋳鉄（ターニング）
高硬度材（ターニング）
鋳鉄（ミリング）
適用被削材
選定サポート情報
適用領域
- ねずみ鋳鉄
- ダクタイル鋳鉄
ねずみ鋳鉄加工には、Wet 加工を推奨
Dry 加工時は、粗・仕上げ加工ともに BNC8115/BNS8125 を推奨
- 焼入鋼
材種マップ
*ダクタイル鋳鉄専用
インサート精度選択ガイド
| 等級 | E級 | G級 | M級 |
|---|---|---|---|
 |  |  | |
| 厚み公差 | ±0.025mm | ±0.13mm | ±0.13mm |
| 特長 | 側面が研削肌 厚さ許容差がG級より小さい | 側面が研削肌 | 原則として、側面が焼結肌 |
| 用途 | 高精度～仕上げ加工 | 仕上げ加工～軽切削 | 粗加工～軽切削 |
| 型番例 | CCET09T302R-FX DCET0702018L-FY | CCGT09T304R-FX DCGT11T302MN-SI（※） | CCMT09T304N-LU DCMT070208N-SU |
（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。
BNC8115 / BNS8125の使い分け（鋳鉄/焼入鋼）
| 被削材 | コーテッドスミボロン BNC8115 ターニング ミリング | スミボロン BNS8125 ターニング ミリング | スミボロン BN7125 ターニング ミリング | コーテッドスミボロン BNC500 ターニング | コーテッドスミボロン BNC2125 ターニング | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | ねずみ 鋳鉄 | ○ | 最適 | ○ | 最適 経済的 | ○ | 切込み 1.0mm以下 高速仕上げ加工 | - | - | - | - |
| ダクタイル 鋳鉄 | ○ | 切込み 0.5mm以上 | ○ | 断続加工 | ○ | 切込み 0.5mm以下 低速加工 | ○ | 切込み 0.5mm以下 | - | - | |
| H | 焼入鋼 | ○ | 切込み 0.5mm以上 | - | - | - | - | - | - | ○ | 切込み 0.5mm以下 高速加工 |
○：推奨

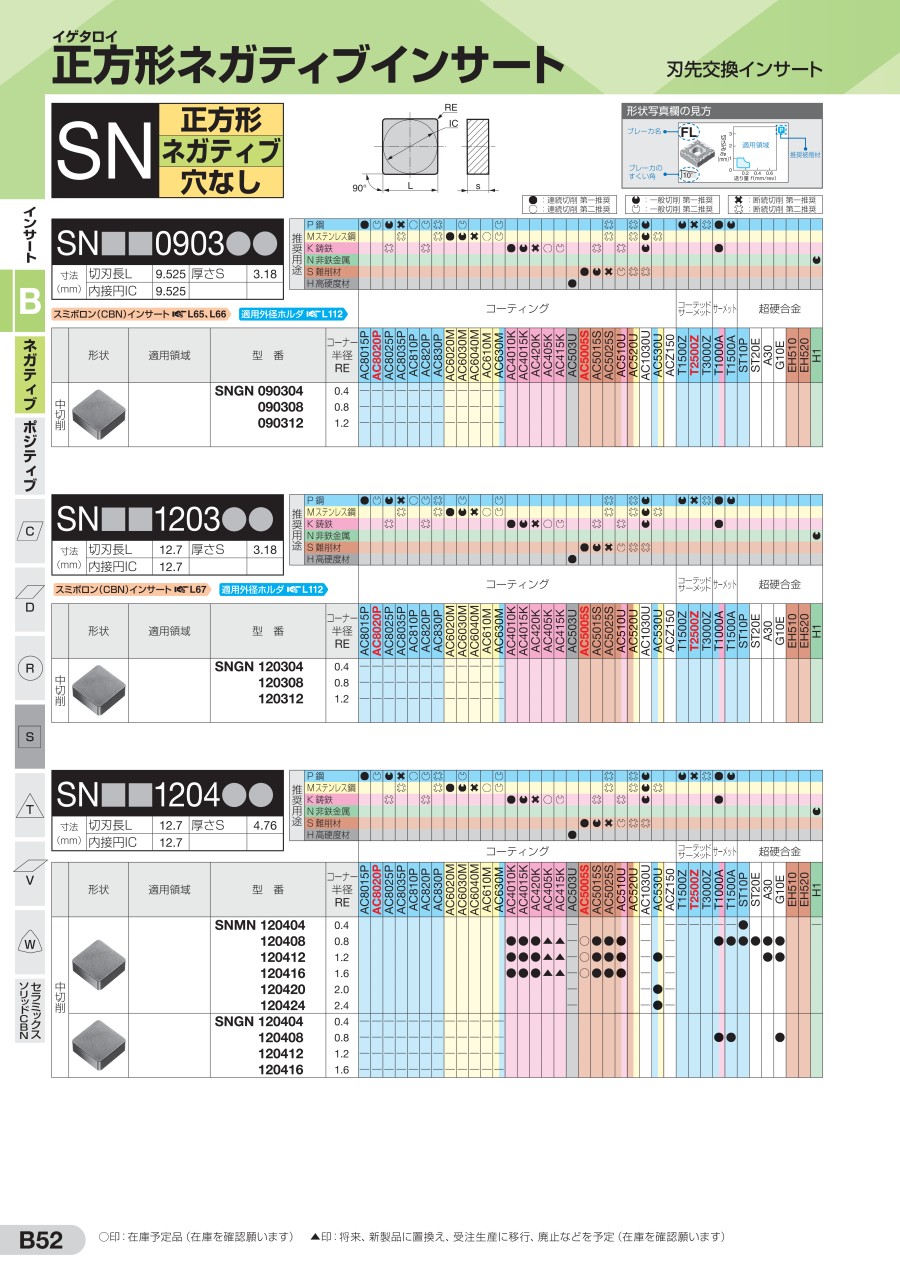

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,608円 ( 17,169円 ) | 1日目 |
15,608円 ( 17,169円 ) | 1日目 |
22,487円 ( 24,736円 ) | 1日目 |
22,487円 ( 24,736円 ) | 1日目 |
1,140円 ( 1,254円 ) | 1日目 |
1,116円 ( 1,228円 ) | 1日目 |
1,116円 ( 1,228円 ) | 1日目 |
詳細情報
基本情報
【仕様】
・ブレーカ記号：なし
・形状：S（四角形）
・溝・穴：N（穴なし）
・逃げ角：ネガ0°（N）
・用途（ブレーカー）：中切削
【材種特長】
・T1000Aは鋼の連続加工、焼結合金、鋳鉄の仕上げ加工で最適高超硬サーメット材種
・T1500Aは仕上げ～中切削加工で安定した仕上げ品質を実現する汎用ノンコートサーメット材種
・BNC8115は耐摩耗性能に優れるPVDコーティングにより、難削鋳鉄や焼入鋼加工時の逃げ面摩耗を抑制粗加工および0.5～3.0mmの切込みに最適、ねずみ鋳鉄の粗・仕上げ加工にも使用可能金色コーティングにより使用済みコーナーの視認性が向上
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
