未確定：候補が4型番あります。
住友電工ハードメタル

住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ

住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ
通常単価(税別)
26,181円～26,754円
税込単価
28,799円～29,429円

【仕様】・ブレーカ記号：なし・形状：C（80°ひし形）・溝・穴：X（特殊）・逃...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
    数量：

    商品情報

    製品特長・仕様

    CBN 焼結体工具であるスミボロンは、鉄族元素との反応性が低いため主として鉄系金属の切削加工に使用されます。

    鋳鉄・難削鋳鉄、及び焼入鋼の粗加工から仕上げまで幅広い加工が可能
    CBN 焼結体100% のソリッド構造で0.5mm 以上の切込みにも対応

    BNC8115

    耐摩耗性能に優れるPVDコーティングにより、難削鋳鉄や焼入鋼加工時の逃げ面摩耗を抑制
    粗加工および0.5～3.0mmの切込みに最適、ねずみ鋳鉄の粗・仕上げ加工にも使用可能
    金色コーティングにより使用済みコーナーの視認性が向上

    BNS8125

    CBN粒子の粒度分布を最適化することにより、ねずみ鋳鉄加工時の高い耐摩耗性能を維持しつつ、耐欠損性能を向上、更なる長寿命化を実現

    推奨切削条件

    推奨切削条件表

    住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ 推奨切削条件表

    適用被削材

    住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ 適用被削材

    選定サポート情報

    住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ 選定サポート情報

    コーテッドスミボロン

    住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ コーテッドスミボロン

    材種マップ

    住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ 材種マップ

    *ダクタイル鋳鉄専用

    推奨材種

    材種結合材含有率
    （%）    		粒度
    （μm）    		硬度HV
    （GPa）    		抗折力
    （GPa）    		主要膜構成膜厚
    （μm）    		特長
    コーテッドBNC2105TiCN45～50330～321.1～1.2TiAlN
    超多層膜    		3高速仕上加工に最適な耐摩耗性に優れるコーティングとCBN母材を備えた材種。
    BNC2115TiN60～65331～331.3～1.4TiAlSiN
    超多層膜    		3耐境界摩耗性に優れるコーティングと強靭なCBN母材により、優れた面粗さを安定して実現する。
    BNC2125TiN65～70433～351.5～1.6TiAlBN
    超多層膜    		3耐摩耗性と靭性を両立させたコーティングと強靭なCBN母材で、更なる安定加工を実現する。
    BNC2010TiCN50～55230～321.1～1.2TiCN多層膜2コーティングと母材の耐摩耗性を向上させ、優れた面粗度を安定して実現する。
    BNC2020TiN70～75534～361.4～1.5TiAIN多層膜2強靭な母材に耐摩耗性と密着性に優れる膜をコーティングし、汎用・高能率切削で長寿命を実現する。
    BNC300TiN60～65133～351.5～1.6TiAIN1断続部と連続部が混在した被削材の仕上げ加工に適する。
    BNC100TiN40～45129～321.0～1.1TiAIN/
    TiCN    		3耐摩耗性に優れるコーティングにより高速仕上げ加工に適する。
    BNC160TiN60～65331～331.2～1.3TiAIN/
    TiCN    		3焼入鋼の仕上げ加工で高精度加工を安定して実現する。
    BNC200TiN65～70433～351.4～1.5TiAIN3強靭な母材と耐摩耗性に優れるコーティングにより長寿命を発揮する。
    BNC8115Al化合物85～90839～420.95～1.15TiAlN2CBN焼結体100%のソリッドタイプで、耐摩耗性に優れるPVDコートを施した、逃げ面摩耗に優れ粗加工が可能な材種。
    ノンコートBN1000TiCN40～45127～310.9～1.0--最高の耐摩耗性と耐欠損性を備え、高速切削に適する。
    BN2000TiN50～55231～341.1～1.2--焼入鋼加工汎用材種で耐欠損性と耐摩耗性を高次元で両立する。
    BNX20TiN55～60331～331.0～1.1--耐クレータ摩耗性に優れ、切削温度が高くなる高能率加工に適する。
    BN350TiN60～65133～351.5～1.6--最高の刃先強度を実現し、強断続加工に適する。
    BNX10TiCN40～45327～310.9～1.0--耐摩耗性に優れ、高速連続加工に適する。

    抗折力はインサートのCBN 層相当の試験片にて測定。

    インサート精度選択ガイド

    等級E級G級M級
    住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ インサート精度選択ガイド-1住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ インサート精度選択ガイド-2住友電工ハードメタル・CBN・CNGX・80°ひし形・ネガ・特殊・旋削チップ インサート精度選択ガイド-3
    厚み公差±0.025mm±0.13mm±0.13mm
    特長側面が研削肌
    厚さ許容差がG級より小さい    		側面が研削肌原則として、側面が焼結肌
    用途高精度～仕上げ加工仕上げ加工～軽切削粗加工～軽切削
    型番例CCET09T302R-FX
    DCET0702018L-FY    		CCGT09T304R-FX
    DCGT11T302MN-SI（※）    		CCMT09T304N-LU
    DCMT070208N-SU

    （※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

    BNC8115 / BNS8125の使い分け（鋳鉄/焼入鋼）

    被削材コーテッドスミボロン
    BNC8115
    ターニング  ミリング    		スミボロン
    BNS8125
    ターニング  ミリング    		スミボロン
    BN7000
    ターニング  ミリング    		コーテッドスミボロン
    BNC500
    ターニング    		コーテッドスミボロン
    BNC2125
    ターニング
    Kねずみ
    鋳鉄    		○最適○最適
    経済的    		○切込み
    1.0mm以下
    高速仕上げ加工    		----
    ダクタイル
    鋳鉄    		○切込み
    0.5mm以上    		○断続加工○切込み
    0.5mm以下
    低速加工    		○切込み
    0.5mm以下    		--
    H焼入鋼○切込み
    0.5mm以上    		------○切込み
    0.5mm以下
    高速加工

    ○：推奨

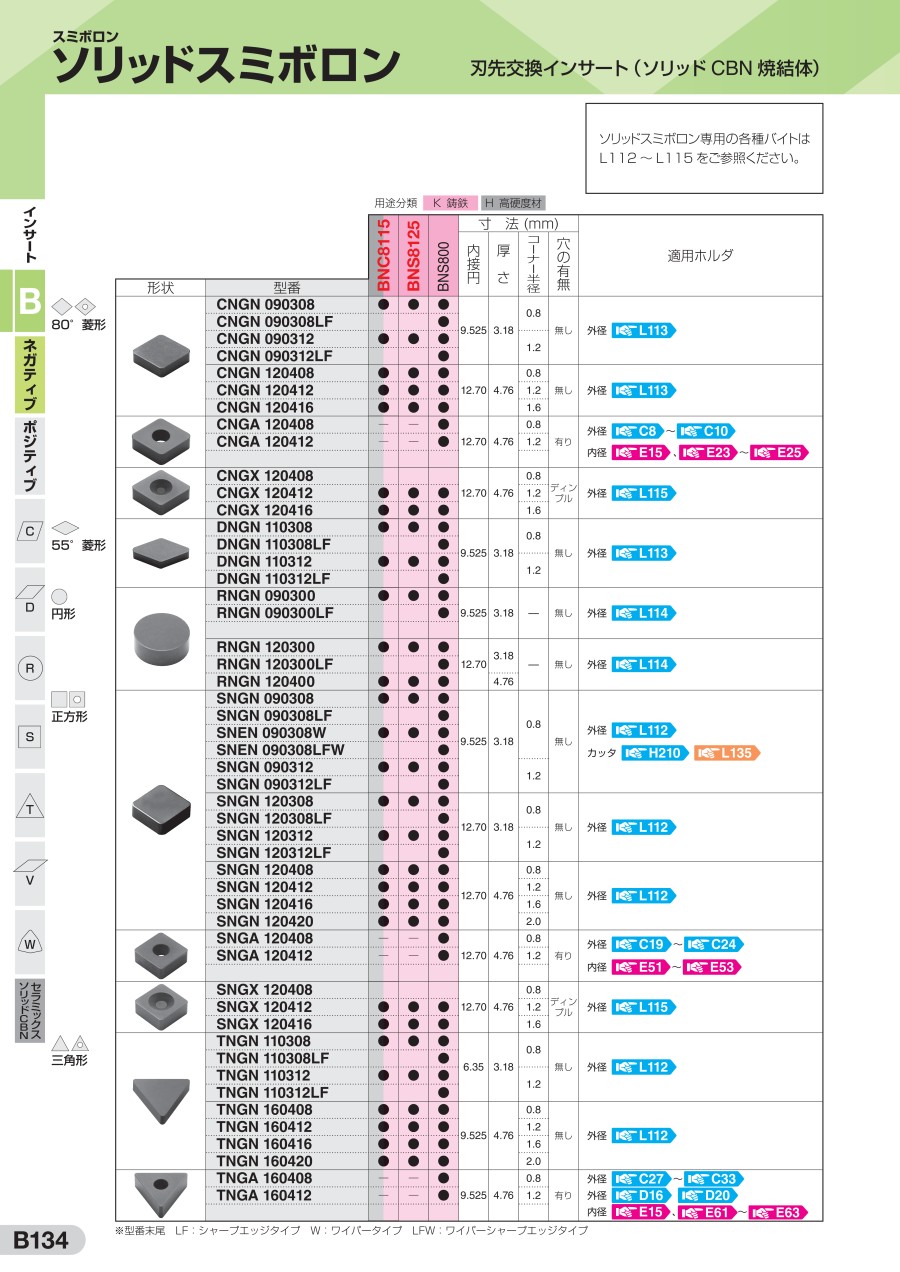

    型番リスト

    表示件数
  • 1
    • 型番
    CNGX120412-BNC8115
    CNGX120412-BNS8125
    CNGX120416-BNC8115
    CNGX120416-BNS8125

    被削材

    コーナーR（ノーズR）

    (mm)

    コーティング

    被削材状態

    材種記号

    		最小発注数量
    K（鋳鉄）[○] / H（高硬度材）[○]
    1.2
    PVDコーティング
    連続
    BNC8115
    1個
    K（鋳鉄）[○]
    1.2
    ノンコート
    軽断続
    BNS8125
    1個
    K（鋳鉄）[○] / H（高硬度材）[○]
    1.6
    PVDコーティング
    連続
    BNC8115
    1個
    K（鋳鉄）[○]
    1.6
    ノンコート
    軽断続
    BNS8125
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,754円
    ( 29,429円 )
    1日目
    26,181円
    ( 28,799円 )
    1日目
    26,754円
    ( 29,429円 )
    1日目
    26,181円
    ( 28,799円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・ブレーカ記号：なし
    ・形状：C（80°ひし形）
    ・溝・穴：X（特殊）
    ・逃げ角：ネガ0°（N）
    ・用途（ブレーカー）：仕上げ～中切削
    【材種特長】
    ・BNS800はCBN焼結体100％のソリッド構造で、高い熱伝導率を示し、耐熱衝撃に優れた材種
    ・BNC8115は耐摩耗性能に優れるPVDコーティングにより、難削鋳鉄や焼入鋼加工時の逃げ面摩耗を抑制粗加工および0.5～3.0mmの切込みに最適、ねずみ鋳鉄の粗・仕上げ加工にも使用可能金色コーティングにより使用済みコーナーの視認性が向上
    ・BNS8125はCBN焼結体100％のソリッドタイプで、耐摩耗性と耐欠損性に優れる材種
