オーエスジー

油穴付き超硬ドリル50Dタイプ ADO-50D

カタログ |

通常単価(税別): 29,453円～49,265円

税込単価: 32,398円～54,192円

【特長】・低抵抗と圧倒的な切りくず安定性を実現するRギャッシュ・超深穴加工用に...

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
単品/セット品
単品
先端角 (°)
140
シンニング
R形
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
EgiAsコーティング
被削材（詳細）
低炭素鋼、軟鋼、中炭素鋼、高炭素鋼、合金鋼、調質鋼、ステンレス鋼、鋳鉄、ダクタイル鋳鉄
刃数
2
ねじれ角 (°)
約25
オイルホール形式
内部給油形

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

深穴・超高能率加工は50Dの世界へ

●刃形仕様：Rギャッシュ形状

切りくずを細かく分断し、優れた切りくず排出性を実現します

被削材：SUS304

●安定加工：低抵抗

●安定加工：超深穴加工に最適な25°ねじれ

●コーティング：EgiAsコーティング

高い耐摩耗性・耐熱性に加え、じん性に優れる皮膜で、長寿命と寿命安定化を実現

被膜色	被膜構造	硬さ（GPa）	酸化開始温度（℃）	耐熱性	付着力	面粗さ	耐摩耗性	耐凝着性	じん性
干渉色	Cr, Si系ナノ周期積層	40	1,100	◎	◎	○	◎	◎	◎

（標準）○→◎（最適）

EgiAsはオーエスジー株式会社の登録商標です。

性能・試験情報

加工データ

■超深穴加工でも長寿命

■ねばい被削材でも切りくずを細かく分断

外形図

先端角の許容差は 140°（-4°～0°）となります

使用方法・使用事例

使用方法

推奨加工方法

（1）ADO-5D、ADO-TRS-5Dにてガイド穴加工
ADO-40D／ADO-50Dのガイド穴加工用工具は、ADO-5D、ADO-TRS-5D（先端角140°）を推奨します。

★湾曲部を加工の時は、ガイド穴加工前に座ぐり加工用エンドミル FX-ZDS、超硬フラットドリル ADFにて座ぐり加工を行って下さい。

★加工が困難な場合や穴の真直性を改善したい場合は、ガイド穴加工後、油穴付き超硬ドリルADO-20D/30Dにて加工した後、ADO-40D/50Dで加工下さい。3本の工具で加工する場合、ADO-40D/50Dは、推奨する切削条件表よりも高い切削条件で加工が可能な場合もあります。

（2）ロングドリルを回転速度（n）300～500min^-1程度の低速逆転で挿入

（3）所定の回転速度に上げ加工をスタート

（4）加工後、ドリルを穴から抜く時には穴底からドリルを離した後、回転速度（n）を300～500min^-1程度に下げて抜いて下さい

※必ず内部給油方式で加工して下さい

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

1. この切削条件基準表は、水溶性切削油剤およびMQLを使用する場合のものです。（MQL加工の場合、ステンレス鋼は除きます）
2. 水溶性切削油剤は、希釈倍率20倍～30倍程度の良質のものをご使用下さい。
3. 不水溶性切削油剤を使用する場合は、切削速度を下側の値とその70%程度の速度域でご使用下さい。
4. 「推奨加工方法」に沿ってガイド穴加工を行って下さい。
5. 油穴の詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。
6. 高硬度材の場合は、1D～2Dのステップ加工を行って下さい。

★加工が困難な場合や穴の真直性を改善したい場合、ガイド穴加工後、油穴付き超硬ドリルADO-20D/30Dにて加工した後、ADO-40D/50Dで加工下さい。
3本の工具で加工する場合、ADO-40D/50Dは、上記切削条件表よりも高い切削条件で加工が可能な場合もあります。

選定サポート情報

特殊サイズ製作対応範囲

単位：mm

最大全長、最大溝長は、各範囲の最大直径の場合を示しています。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

有効加工深さ

(mm)

ツールNo.

CADデータ有無

(2D/3D)

最小発注数量

3	159	209	3	-0.028～-0.014	150	8718300	2D/3D	1個
3.2	170	220	4	-0.038～-0.02	160	8718320	-	1個
3.5	186	247	4	-0.038～-0.02	175	8718350	-	1個
3.175	169	220	4	-0.038～-0.02	159	8718301	-	1個
4	212	262	4	-0.038～-0.02	200	8718400	2D/3D	1個
4.5	239	303	6	-0.038～-0.02	225	8718450	-	1個
5	265	315	5	-0.038～-0.02	250	8718500	2D/3D	1個
5.4	287	337	6	-0.038～-0.02	270	8718540	-	1個
5.5	292	353	6	-0.038～-0.02	275	8718550	-	1個
5.7	303	353	6	-0.038～-0.02	285	8718570	-	1個
6	318	368	6	-0.038～-0.02	300	8718600	2D/3D	1個
6.2	329	382	8	-0.047～-0.025	310	8718620	-	1個
6.3	334	393	8	-0.047～-0.025	315	8718630	-	1個
6.4	340	393	8	-0.047～-0.025	320	8718640	-	1個
6.5	345	409	8	-0.047～-0.025	325	8718650	-	1個
6.8	361	421	8	-0.047～-0.025	340	8718680	-	1個
6.35	337	393	8	-0.047～-0.025	318	8718635	-	1個
7	371	421	8	-0.047～-0.025	350	8718700	-	1個
7.5	398	459	8	-0.047～-0.025	375	8718750	-	1個
7.7	409	459	8	-0.047～-0.025	385	8718770	-	1個
8	424	474	8	-0.047～-0.025	400	8718800	2D/3D	1個
8.2	435	490	10	-0.047～-0.025	410	8718820	-	1個
8.3	440	500	10	-0.047～-0.025	415	8718830	-	1個
8.4	446	500	10	-0.047～-0.025	420	8718840	-	1個
8.5	450	500	10	-0.047～-0.025	425	8718850	-	1個

通常単価(税別) (税込単価)	通常出荷日

29,453円 ( 32,398円 )	1日目
33,115円 ( 36,427円 )	1日目
33,115円 ( 36,427円 )	1日目
33,115円 ( 36,427円 )	1日目
30,102円 ( 33,112円 )	1日目
35,016円 ( 38,518円 )	1日目
31,472円 ( 34,619円 )	1日目
37,865円 ( 41,652円 )	1日目
37,865円 ( 41,652円 )	1日目
39,765円 ( 43,742円 )	1日目
35,153円 ( 38,668円 )	1日目
40,987円 ( 45,086円 )	1日目
40,987円 ( 45,086円 )	1日目
40,987円 ( 45,086円 )	1日目
40,987円 ( 45,086円 )	1日目
43,973円 ( 48,370円 )	1日目
40,987円 ( 45,086円 )	1日目
43,973円 ( 48,370円 )	1日目
44,786円 ( 49,265円 )	1日目
46,686円 ( 51,355円 )	1日目
41,451円 ( 45,596円 )	1日目
49,265円 ( 54,192円 )	1日目
49,265円 ( 54,192円 )	1日目
49,265円 ( 54,192円 )	1日目
49,265円 ( 54,192円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・低抵抗と圧倒的な切りくず安定性を実現するRギャッシュ
・超深穴加工用にスムースな切りくず排出と工具剛性を両立した溝仕様
・剛性の高い25°ねじれ

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

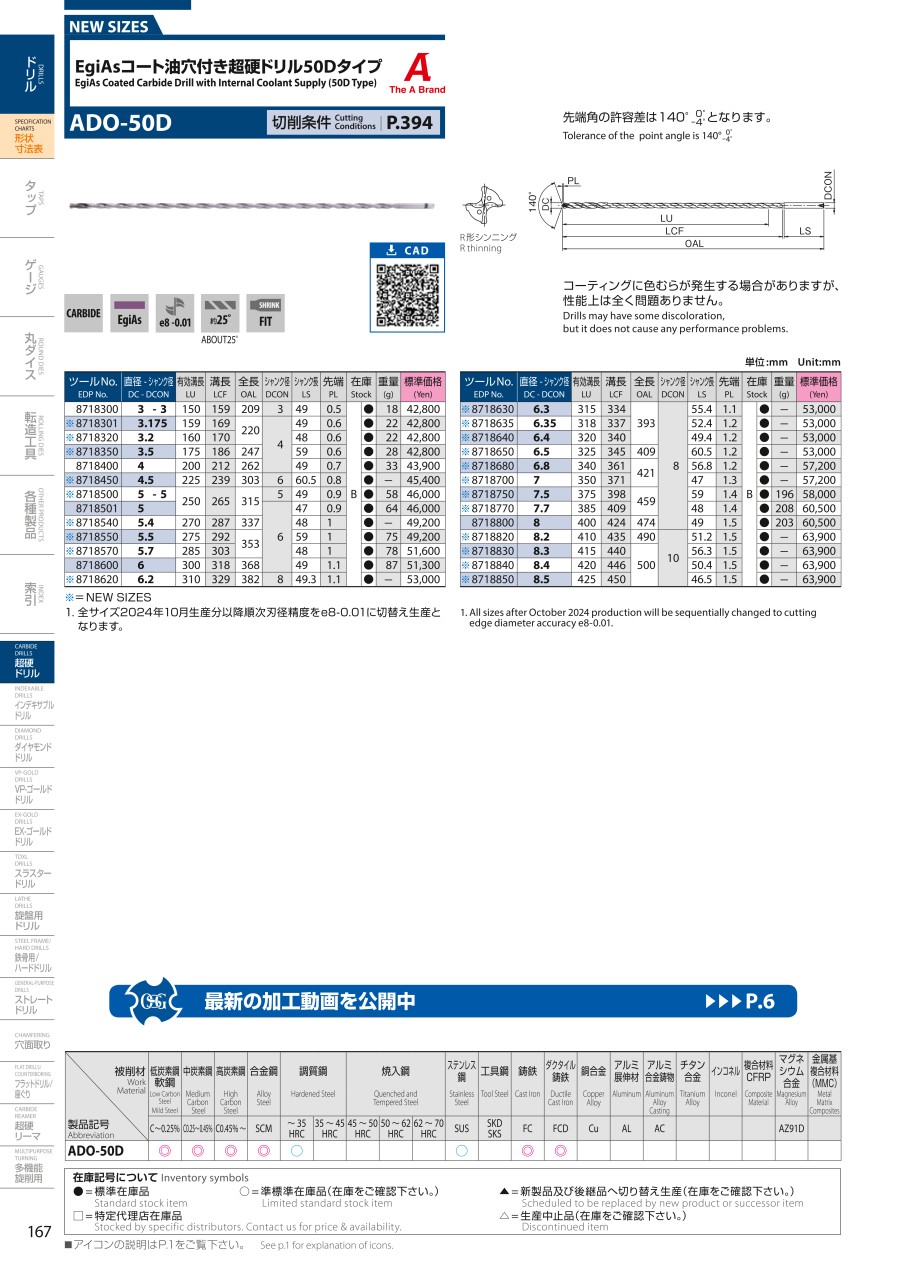

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
