小径油穴付き超硬ドリル12Dタイプ ADO-MICRO 12D
- 通常単価(税別)
- 15,021円
- 税込単価
- 16,523円
【特長】・抜群の切りくず排出性を実現する溝構造・クーラント吐出量を増大させるオ...
詳細情報を確認するご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
商品情報
製品特長・仕様
製品の基本仕様・特長
小径深穴加工で「安定」かつ「高能率」
抜群の切りくず排出性へのこだわり
ノンステップ加工で加工能率約9倍
深穴でもノンステップで加工でき、高能率加工を実現
| 使用工具 | ADO-MICRO 12D φ1.5 | 従来品 |
|---|---|---|
| 被削材 | SUS304 | |
| 加工方法 | ノンステップ加工 | ステップ加工（0.5mmステップ） |
| 切削速度 | 50m/min （10,610min-1） | 28m/min （5,940min-1） |
| 送り速度 | 318mm/min （0.03mm/rev） | 89mm/min （0.015mm/rev） |
| 穴深さ | 12mm（止り）ガイド穴有 | |
| 切削油剤 | 水溶性切削油剤（内部給油） | 水溶性切削油剤（外部給油） |
| 使用機械 | 立形マシニングセンタ（HSK-A40） | |
優れた表面平滑性を誇るIchAdaコーティング
被膜表面
IchAdaはオーエスジー株式会社の登録商標です。
性能・試験情報
特殊鋼加工時の刃先状態
| 使用工具 | ADO-MICRO 12D φ1.5 |
|---|---|
| 被削材 | SUJ2 |
| 切削速度 | 45m/min（9,550min-1） |
| 送り速度 | 430mm/min（0.045mm/rev） |
| 穴深さ | 9mm（止り）ガイド穴有 |
| 切削油剤 | 水溶性切削油剤（内部給油） |
| 給油圧 | 1.5MPa |
| 使用機械 | 立形マシニングセンタ（HSK-A40） |
900穴加工後の刃先摩耗状態

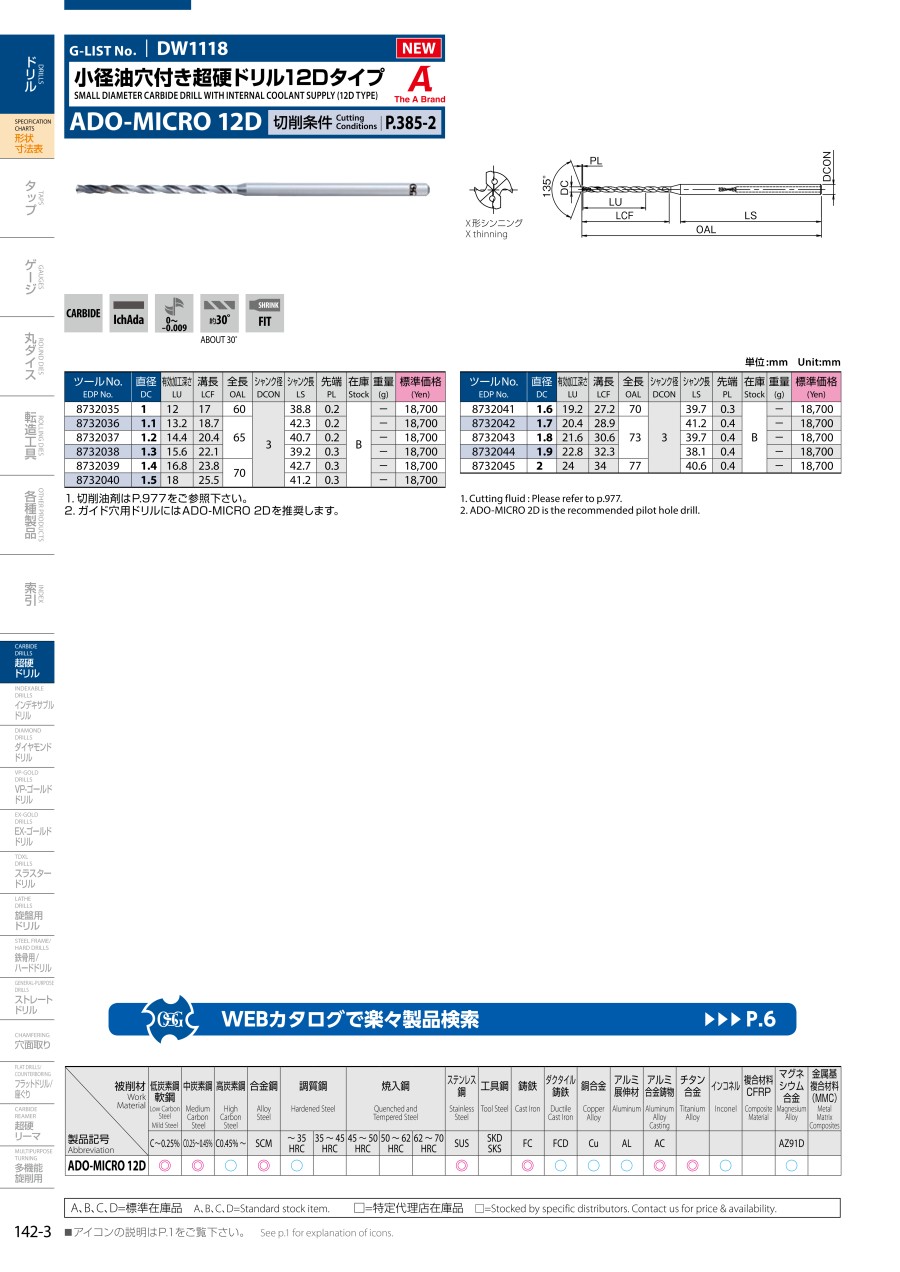

外形図
使用方法・使用事例
使用方法
推奨切削条件
推奨切削条件表
・本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
・加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
2. 水溶性切削油剤は、希釈倍率20倍程度の良質のものをご使用下さい。
3. オイルホールの詰まりを防止するため、精密フィルタをご使用下さい。（目安 3μm～5μm）
4. クーラント圧力は3MPa以上を推奨しますが、ご使用の切削油剤・濃度等により吐出が十分でない場合は調整して下さい。
5. 取付け時の振れ精度は右図の様にボディ円筒部がシャンク端で0.002μm以下を目安にして下さい。
6. 切りくずが排出されにくい被削材の場合は、適宣ステップ加工を行って下さい。
7. 12Dタイプ以上のドリル加工の前には、2Dタイプのドリルにて下穴加工を行って下さい。
8. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。また、切りくずの処理にご注意下さい。発火の恐れがあります。
選定サポート情報
φ2超えの穴加工には
- 超硬ドリルシリーズ：AD・ADO
- ステンレス・チタン合金用超硬ドリル：ADO-SUS
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
15,021円 ( 16,523円 ) | 1日目 |
詳細情報
基本情報
【特長】
・抜群の切りくず排出性を実現する溝構造
・クーラント吐出量を増大させるオイルホールと中空穴付きシャンク
・直進安定性をサポートするダブルマージン
・優れた表面平滑性を誇るIchAdaコーティング
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
