15	15	λ/4	40−20	±1′(90°)、±1′( 45°)	61-6929-32	1個
20	20	λ/4	40−20	±1′(90°)、±1′( 45°)	61-6929-33	1個
25	25	λ/4	40−20	±1′(90°)、±1′( 45°)	61-6929-34	1個
30	30	λ/4	40−20	±1′(90°)、±1′( 45°)	61-6929-35	1個
10	10	λ/10	10−5	±5″(90°)、±30″( 45°)	61-6929-26	1個
15	15	λ/4	10−5	±1′(90°)、±1′( 45°)	61-6929-22	1個
15	15	λ/10	10−5	±5″(90°)、±30″( 45°)	61-6929-27	1個
20	20	λ/4	10−5	±1′(90°)、±1′( 45°)	61-6929-23	1個
20	20	λ/10	10−5	±5″(90°)、±30″( 45°)	61-6929-28	1個
25	25	λ/4	10−5	±1′(90°)、±1′( 45°)	61-6929-24	1個
25	25	λ/10	10−5	±5″(90°)、±30″( 45°)	61-6929-29	1個
30	30	λ/4	10−5	±1′(90°)、±1′( 45°)	61-6929-25	1個
30	30	λ/10	10−5	±5″(90°)、±30″( 45°)	61-6929-30	1個

通常単価(税別) (税込単価)	通常出荷日

15,100円 ( 16,610円 )	15日目
22,400円 ( 24,640円 )	15日目
29,200円 ( 32,120円 )	15日目
40,700円 ( 44,770円 )	15日目
12,500円 ( 13,750円 )	15日目
12,500円 ( 13,750円 )	15日目
18,800円 ( 20,680円 )	15日目
19,800円 ( 21,780円 )	15日目
31,300円 ( 34,430円 )	15日目
26,100円 ( 28,710円 )	15日目
40,700円 ( 44,770円 )	15日目
37,600円 ( 41,360円 )	15日目
47,000円 ( 51,700円 )	15日目

詳細情報

基本情報

基本情報

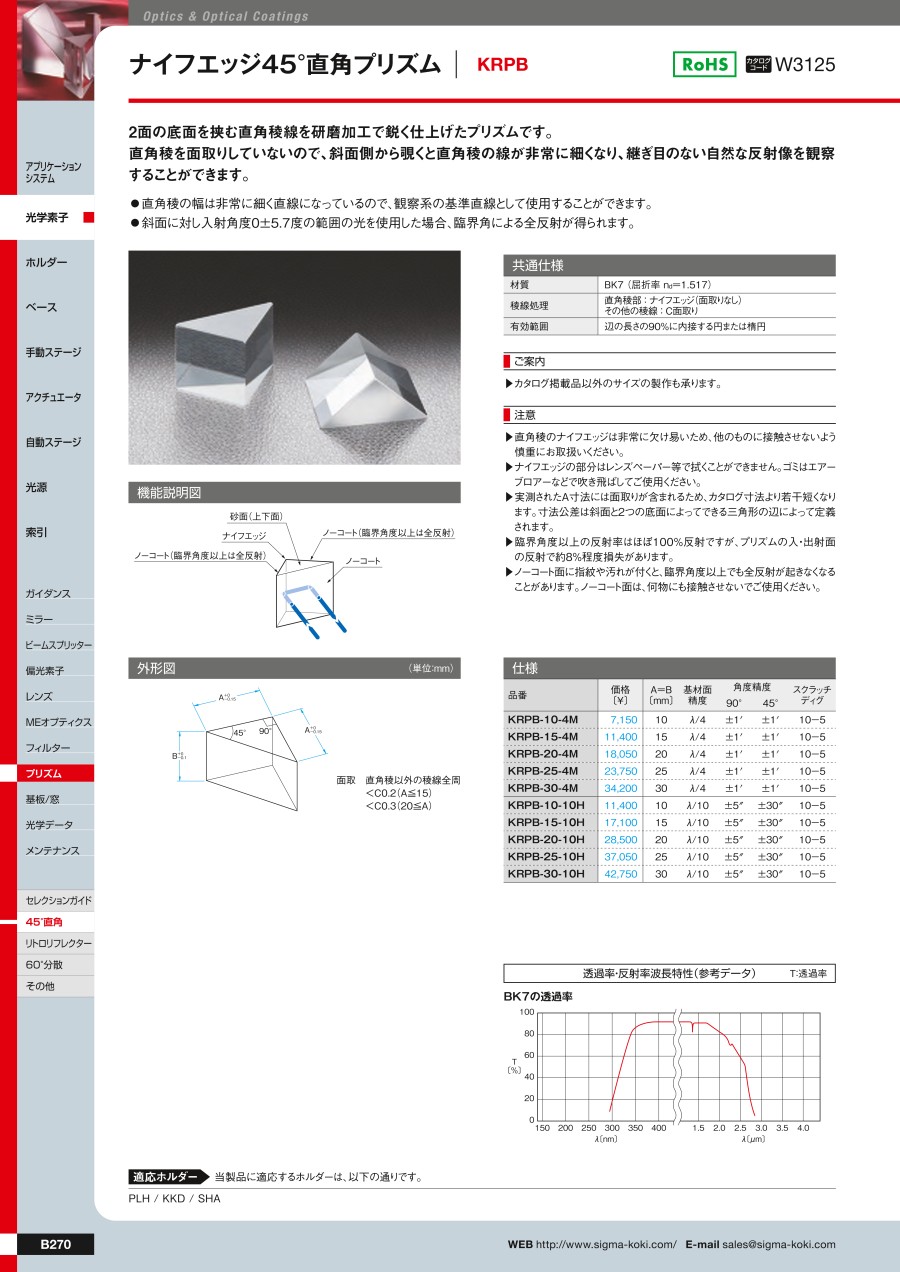

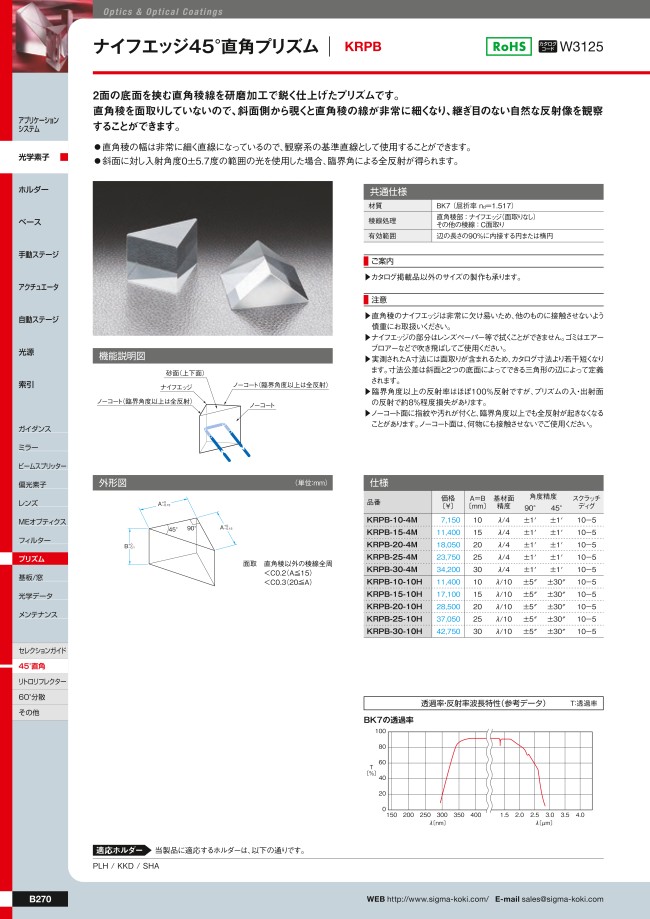

【特長】
・2面の底面を挟む直角稜線を研磨加工で鋭く仕上げたプリズムです。
・直角稜を面取りしていないので、斜面側から覗くと直角稜の線が非常に細くなり、継ぎ目のない自然な反射像を観察することができます。
・直角稜の幅は非常に細く直線になっているので、観察系の基準直線として使用することができます。
・斜面に対し入射角度0±5.7度の範囲の光を使用した場合、臨界角による全反射が得られます。
・※直角稜のナイフエッジは非常に欠け易いため、他のものに接触させないよう慎重にお取扱いください。
・※ナイフエッジの部分はレンズペーパー等で拭くことができません。
・※ゴミはエアーブロアーなどで吹き飛ばしてご使用ください。
・※実測されたA寸法には面取りが含まれるため、若干短くなります。
・※寸法公差は斜面と2つの底面によってできる三角形の辺によって定義されます。
・※臨界角度以上の反射率はほぼ100%反射ですが、プリズムの入・出射面の反射で約8%程度損失があります。
・※ノーコート面に指紋や汚れが付くと、臨界角度以上でも全反射が起きなくなることがあります。
・※ノーコート面は、何物にも接触させないでご使用ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
