コンパクトカムレバー（メネジ/オネジ）（QLCCS）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,880円～4,091円
- 税込単価
- 3,168円～4,500円
【特長】・クランプ、アンクランプが簡単にできます・オネジタイプはネジ部が回転し...
詳細情報を確認する未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
■材質
| レバー | 丸ナット、オネジ | ワッシャー |
|---|---|---|
| SCS13 （SUS304相当） | SUS303 | SUS304 |
■仕様
| 型番 | 仕様 | L | 質量 （g） |
|---|---|---|---|
| QLCCS-03 | メネジ | - | 7 |
| QLCCS-03×10 | オネジ | 10 | 8 |
| QLCCS-03×15 | オネジ | 15 | 8 |
| QLCCS-04×15 | オネジ | 15 | 16 |
| QLCCS-04×40 | オネジ | 40 | 18 |
| QLCCS-05 | メネジ | - | 23 |
| QLCCS-05×20 | オネジ | 20 | 28 |
| QLCCS-05×40 | オネジ | 40 | 31 |
規格表
| サイズ | D1 | R | A | D | M | T | t | B | D2 | クランプ ストローク | レバー荷重 （N） | クランプ力 （N） | クランプ機構 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLCCS-03 | 8 | 20 | 10 | 10 | M3×0.5 | 8 | 3.5 | 9 | 5 | 1.2 | 30 | 400 | スパイラルカム カム角度4° |
| QLCCS-04 | 10 | 25 | 13 | 12 | M4×0.7 | 10 | 4.5 | 11 | 6 | 1.5 | 40 | 500 | |
| QLCCS-05 | 12 | 32 | 16 | 14 | M5×0.8 | 12 | 5.5 | 13 | 8 | 1.8 | 50 | 700 |

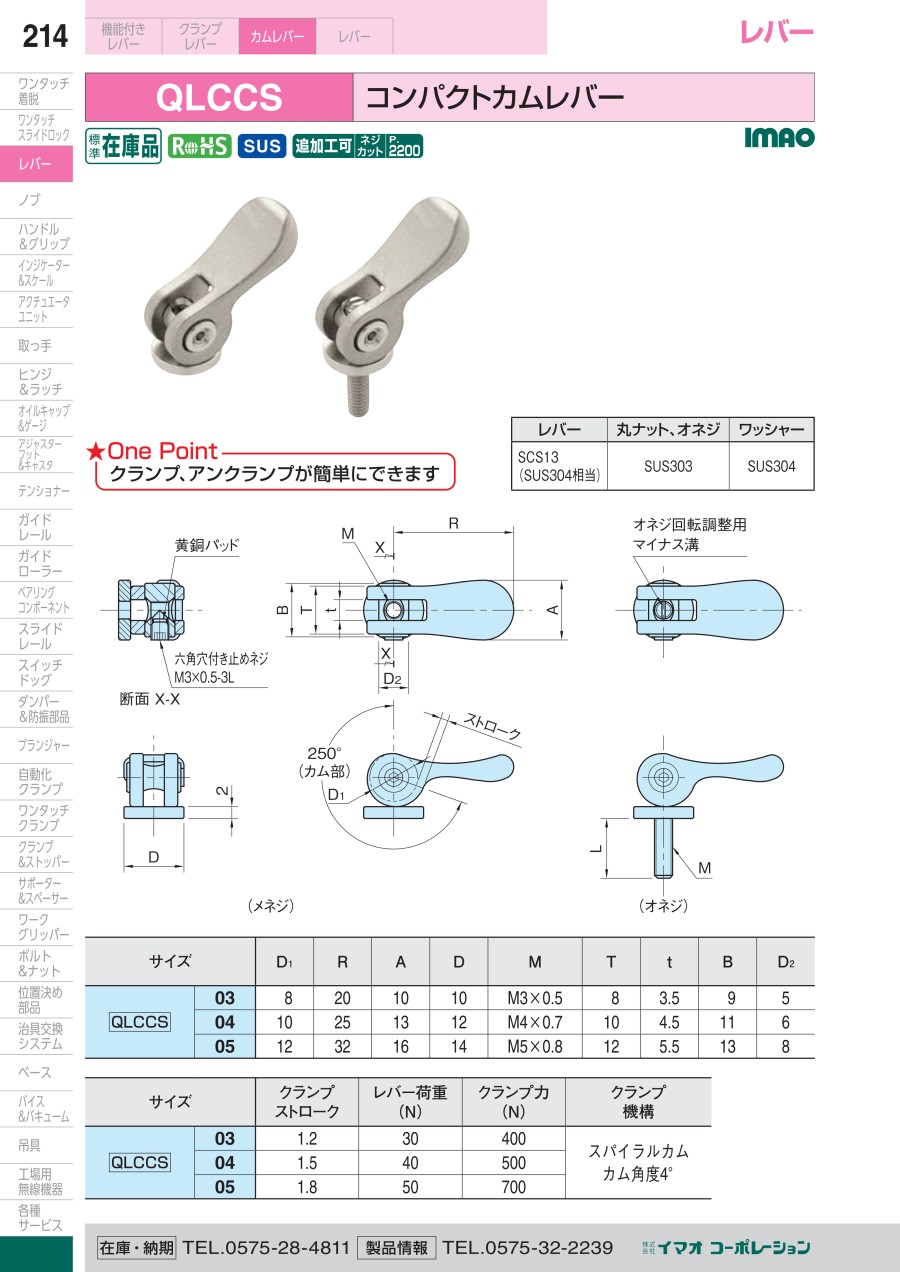

外形図
使用方法・使用事例
使用方法
■アプリケーションの構築
■カムレバーの固定方法
カムレバーは付属の黄銅パッドと六角穴付き止めネジで固定できます。
■取付方法（オネジタイプ）
1. オネジとカムレバーがロックされた状態でねじ込みます。
2. レバーを任意の向きに合わせロックネジを緩めます。
3. マイナスドライバーでレバーの倒し具合とレバー荷重の調整をします。調整後ロックネジを締付けます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,880円 ( 3,168円 ) | 5日目 |
3,345円 ( 3,680円 ) | 3日目 |
3,346円 ( 3,681円 ) | 在庫品1日目当日出荷可能 |
3,651円 ( 4,016円 ) | 4日目 |
3,623円 ( 3,985円 ) | 6日目 |
3,697円 ( 4,067円 ) | 4日目 |
3,728円 ( 4,101円 ) | 4日目 |
4,091円 ( 4,500円 ) | 6日目 |
詳細情報
基本情報
【特長】
・クランプ、アンクランプが簡単にできます
・オネジタイプはネジ部が回転しますのでレバーの向きを任意調整できます
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
