イマオコーポレーション

バキュームプレート（MB-VM300VPN）

カタログ |

通常単価(税別): 54,643円

税込単価: 60,107円

【特長】グリッド仕様の大小様々なワークに対応可能なバキュームプレート。

サイズ (mm)
361×315×16
本体材質
A5083

MB-VM300VPN

MB-VM300VPNの仕様・寸法情報

サイズ(mm)

361×315×16

本体材質

A5083

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■仕様

本体	ブッシュ
A5083	スチール焼入焼戻研磨仕上

・質量：4.5kg

■付属品

MBFC06フィックスチャークランプ	10個
スライドストッパー M6ボルト&ワッシャー付き	4個
六角レンチ	1個

外形図

使用方法・使用事例

使用方法

■ラバーコードの使い方

ワーク形状に合わせバキュームプレートのグリッド溝にラバーコードを押し込み吸着面を作ります。
吸着面はできるだけ大きくとり、中央の吸入口が含まれるようにしてください。

使用事例

■スライドストッパーと補助クランプの取付け例

注意・禁止事項

■注意事項

付属品のMBFC06フィックスチャークランプは、M6タップを利用したマニュアルクランプ治具としてご使用ください。
MBFC06フィックスチャークランプは、ワークやストッパー形状、締付けトルクが原因でワークの浮き上がりが発生する場合があります。バキューム吸着時に併用すると吸着力を低下させる恐れがありますのでお避けください。

型番リスト

表示件数

型番

MB-VM300VPN

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

54,643円

( 60,107円 )

15日目

詳細情報

基本情報

基本情報

【特長】
グリッド仕様の大小様々なワークに対応可能なバキュームプレート。

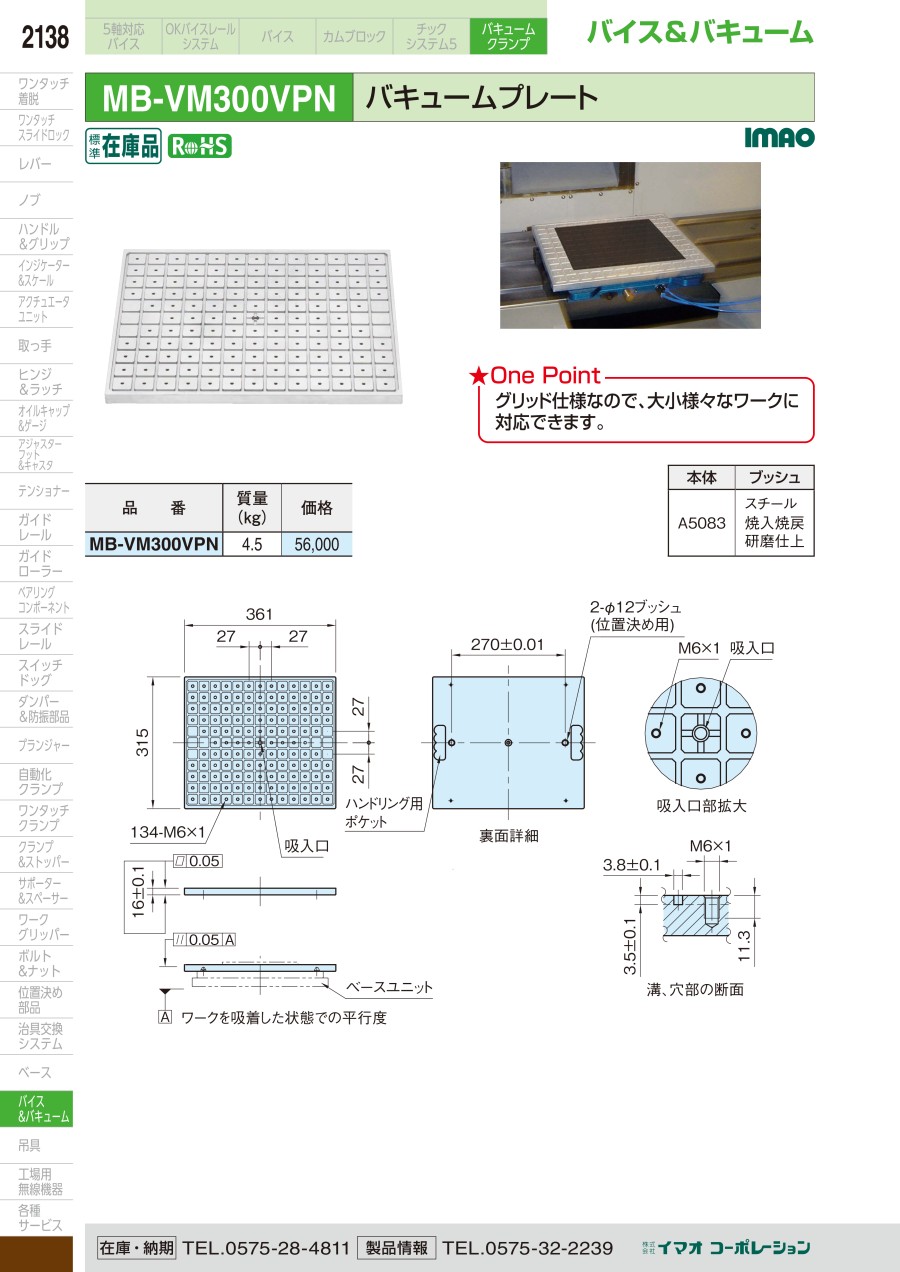

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ニューストロング
吸チャックボーイ（一体型）
イマオコーポレーション
ベースユニット(MB-VM300)
イマオコーポレーション
サブプレート（バキュームプレート用）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バキュームプレート（MB-VM300VPN）の型番MB-VM300VPNのページです。型番MB-VM300VPNに関する仕様情報を記載しております。
