イマオコーポレーション

MC2面ブロック（セルフカットタイプ）(BJ060～061)

カタログ |

通常単価(税別): 640,824円

税込単価: 704,906円

通常出荷日：15日目

【特長】・使用面は、片肉0.5mmのセルフカット代を残した状態で直角度、平行度、面粗度が仕上げられてい...

BJ060-6325-00

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

BJ060-6325-00の仕様・寸法情報

適用パレット

□630

サイズ(mm)

630×623×700(W×W1×H)

取付穴数

本体材質

FC300

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

FC300、焼鈍、機械仕上
付属品：アイボルト2個
製品上面には、上蓋（BJ960）が取付けられています。

規格表

型番	適応パレット	H	W	W₁	W₂	T	L （±0.2）	L₁ （±0.2）	L₂	P	P₁	取付穴数	質量（kg）
BJ060-4015-00	□400	450	400	393	386	50	151	124.5	200	320	55	4	158
BJ060-5020-00	□500	550	500	493	486	50	201	149.5	250	400	75	6	257
BJ060-6325-00	□630	700	630	623	616	55	251	189.5	315	500	100		487
BJ060-8030-00	□800	800	800	793	786	60	301	249.5	400	640	135		707
BJ061-4015-00	□400	550	400	393	386	50	151	124.5	200	320	55	4	188
BJ061-5020-00	□500	650	500	493	486	50	201	149.5	250	400	75	6	303
BJ061-6325-00	□630	800	630	623	616	55	251	189.5	315	500	100	6	537

外形図

型番リスト

表示件数

型番

BJ060-6325-00

適用パレット

サイズ

(mm)

取付穴数

RoHS?

最小発注数量

□630

630×623×700(W×W1×H)

1個

通常単価(税別) (税込単価)	通常出荷日

640,824円

( 704,906円 )

15日目

詳細情報

基本情報

基本情報

【特長】
・使用面は、片肉0.5mmのセルフカット代を残した状態で直角度、平行度、面粗度が仕上げられています。
・ワークの加工精度に合わせこのままご使用していただくことも使用機械でセルフカットしてご使用していただくこともできます。
・マシニングセンタのパレット仕様はメーカーにより異なる場合があります。特にエッジロケーターの位置と向きをご確認ください。

カタログ

商品TOP

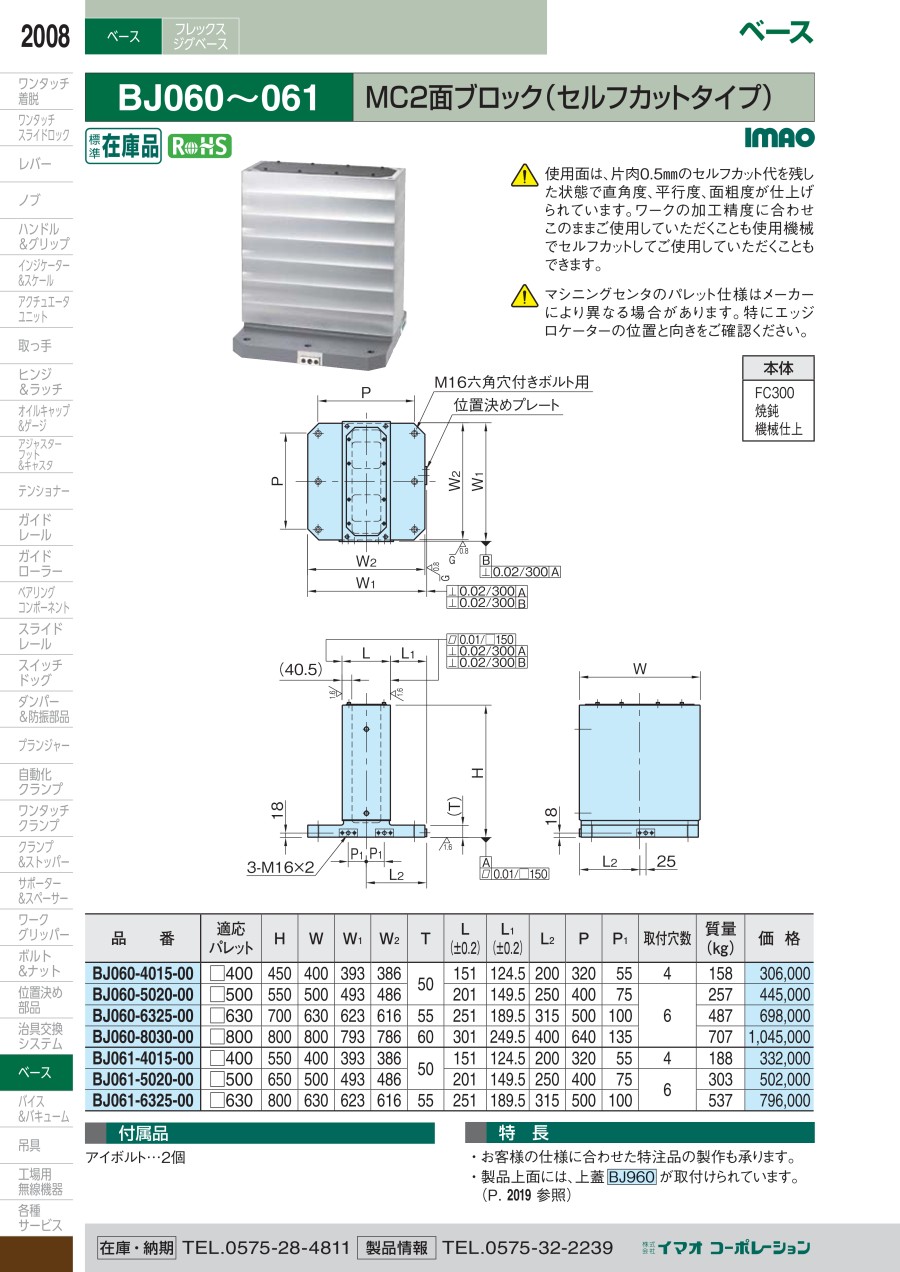

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MC2面ブロック（セルフカットタイプ）(BJ060～061)の型番BJ060-6325-00のページです。型番BJ060-6325-00に関する仕様情報を記載しております。
