防振機構内蔵スマートダンパー エクステンションタイプ CKボーリングシステム
- 通常単価(税別)
- 161,409円～289,189円
- 税込単価
- 177,550円～318,108円
深穴ボーリングでのビビリを抑制する防振機構を内蔵しております。標準のCKホルダで使用可能です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
・特殊ダイナミックダンパーによりビビりをシャットアウト。
・突き出しが長い加工での高速・高能率加工を実現。
ビビり抑制のメカニズム
特にフリクションダンパーの効果を高めるために、内部のウエイト形状に工夫を行い
特許を出願。これによりビビりを確実に減衰し、安定した加工を実現しました。
ダクタイル鋳鉄（FCD500）の仕上げボーリングでの加工
結果：加工能力が6倍向上。切削速度UPで仕上げ面も良好であった。
| 使用機械 | 横型MC ビッグプラスBBT50 |
|---|---|
| ボーリング径 | φ68mm |
| 穴深さ | 408mm（L/D＝6） |
| チップノーズR | R0.4 |
| 送り | 0.2mm/rev |
| 切込量 | 0.3mm/φ |
性能・試験情報
防振機構の有無による減衰波形を比較
防振機構内蔵のスマートダンパーは瞬時にビビりを減衰。これまで突き出しの長い加工でのビビりによって起こっていた「面粗さの低下」「加工寸法の不良」「刃具寿命の低下」を
スマートダンパーが一挙に解決します。

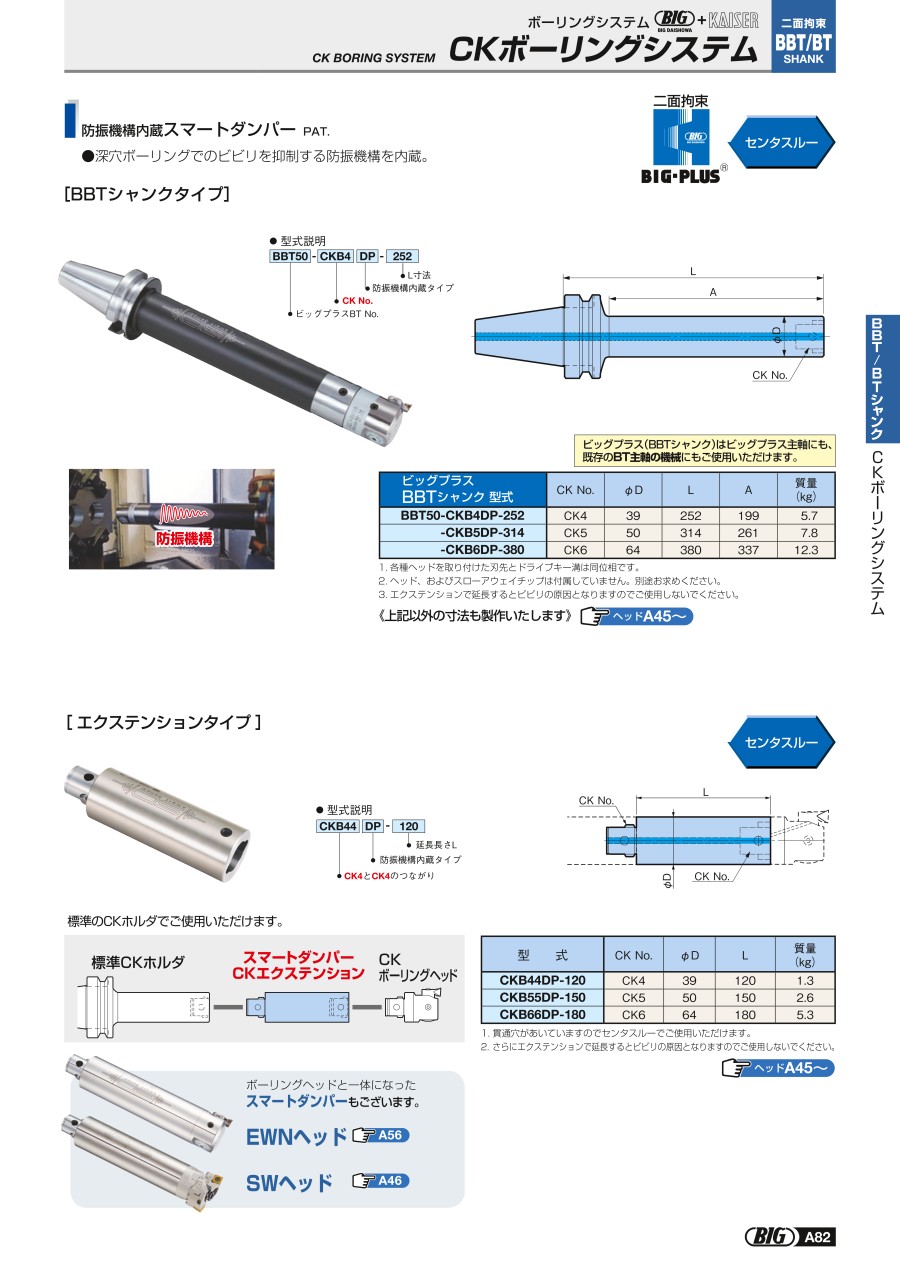

外形図
| 型番 | CK No. | φD | L | 質量 （g） |
|---|---|---|---|---|
| CKB44DP-120 | CK4 | 39 | 120 | 1.3 |
| CKB66DP-180 | CK6 | 64 | 180 | 5.3 |
2.さらにエクステンションで延長するとビビりの原因となりますのでご使用しないでください。
選定サポート情報
加工に合わせて選べる豊富なシリーズ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
161,409円 ( 177,550円 ) | 5日目 |
289,189円 ( 318,108円 ) | 5日目 |
