チバ・テクノ

CT-Wire 硬質黄銅線ワイヤー電極 THシリーズ銅:亜鉛＝60:40【1～6個入り】

カタログ |

通常単価(税別): 39,750円～84,878円

税込単価: 43,725円～93,366円

通常出荷日：在庫品1日目～14日目一部当日出荷可能

加工する金属及び厚さ等に対応するべく、JIS C2800系黄銅を使用したメーカー標準硬質線仕様のワイヤ...

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

線径

(mm)

巻質量

(kg)

ボビンの色

パラフィン

総質量

(kg)

引張強さ

(MPa)

最小発注数量

0.1	3	透明	なし	18	980以上	1パック 6個入り
0.1	3	透明	あり	18	980以上	1パック 6個入り
0.1	3	透明	なし	18	980以上	1パック 4個入り
0.1	3	透明	あり	18	980以上	1パック 4個入り
0.15	3	透明	なし	18	980以上	1パック 6個入り
0.15	3	透明	あり	18	980以上	1パック 6個入り
0.15	3	透明	なし	18	980以上	1パック 4個入り
0.15	3	透明	あり	18	980以上	1パック 4個入り
0.2	8	白	なし	16	980以上	1パック 2個入り
0.2	15	白	なし	15	980以上	1個
0.2	30	灰	なし	30	980以上	1個
0.2	5	透明	なし	20	980以上	1パック 4個入り
0.2	5	透明	あり	20	980以上	1パック 4個入り
0.2	10	透明	なし	20	980以上	1パック 2個入り
0.2	10	透明	あり	20	980以上	1パック 2個入り
0.2	20	灰	なし	20	980以上	1個
0.2	20	灰	あり	20	980以上	1個
0.25	8	白	なし	16	930以上	1パック 2個入り
0.25	15	白	なし	15	930以上	1個
0.25	30	灰	なし	30	930以上	1個
0.25	5	透明	なし	20	930以上	1パック 4個入り
0.25	5	透明	あり	20	930以上	1パック 4個入り
0.25	10	透明	なし	20	930以上	1パック 2個入り
0.25	10	透明	あり	20	930以上	1パック 2個入り
0.25	20	灰	なし	20	930以上	1個
0.25	20	灰	あり	20	930以上	1個
0.3	8	白	なし	16	930以上	1パック 2個入り
0.3	15	白	なし	15	930以上	1個
0.3	30	灰	なし	30	930以上	1個
0.3	5	透明	なし	20	930以上	1パック 4個入り
0.3	5	透明	あり	20	930以上	1パック 4個入り
0.3	10	透明	なし	20	930以上	1パック 2個入り
0.3	10	透明	あり	20	930以上	1パック 2個入り
0.3	20	灰	なし	20	930以上	1個
0.3	20	灰	あり	20	930以上	1個

通常単価(税別) (税込単価)	通常出荷日

69,146円 ( 76,061円 )	11日目
69,146円 ( 76,061円 )	11日目
47,250円 ( 51,975円 )	11日目
47,250円 ( 51,975円 )	11日目
58,889円 ( 64,778円 )	11日目
58,889円 ( 64,778円 )	11日目
39,750円 ( 43,725円 )	11日目
39,750円 ( 43,725円 )	11日目
46,400円 ( 51,040円 )	11日目
43,500円 ( 47,850円 )	11日目
84,878円 ( 93,366円 )	11日目
56,585円 ( 62,244円 )	14日目
57,284円 ( 63,012円 )	11日目
56,585円 ( 62,244円 )	14日目
57,284円 ( 63,012円 )	11日目
51,951円 ( 57,146円 )	在庫品1日目当日出荷可能
57,284円 ( 63,012円 )	11日目
46,400円 ( 51,040円 )	11日目
43,500円 ( 47,850円 )	11日目
84,878円 ( 93,366円 )	11日目
56,585円 ( 62,244円 )	14日目
57,284円 ( 63,012円 )	11日目
56,585円 ( 62,244円 )	11日目
57,284円 ( 63,012円 )	11日目
51,951円 ( 57,146円 )	在庫品1日目当日出荷可能
57,284円 ( 63,012円 )	11日目
46,400円 ( 51,040円 )	11日目
43,500円 ( 47,850円 )	11日目
84,878円 ( 93,366円 )	11日目
57,284円 ( 63,012円 )	11日目
57,284円 ( 63,012円 )	11日目
57,284円 ( 63,012円 )	11日目
57,284円 ( 63,012円 )	11日目
57,284円 ( 63,012円 )	11日目
57,284円 ( 63,012円 )	11日目

基本情報

加工する金属及び厚さ等に対応するべく、JIS C2800系黄銅を使用したメーカー標準硬質線仕様のワイヤー電極です。
【特長】
・高寸法精度：外形寸法精度は、±0.001mm、真円度は0.001mm以内で製造しております
・安定した機械的特性：伸び・最大引張り強さは最新の装置で、バラツキの少ない安定した品質に管理して製造されております
・極めて滑らかな表面品質：電極線としての高特性を安定化するため伸線用ダイヤモンドダイス、潤滑液等メーカー独自の管理方式を導入し、常に、ベストな状態で伸線をおこなっており、凸凹・ヨゴレ・キズの無い表面に仕上げております

■ワイヤー電極線技術情報ページ
＞ワイヤーカット放電加工の基礎はこちら
ワイヤー電極線選定時や加工時のポイントや銅と亜鉛の比率などの基本情報をご紹介
＞ワイヤー電極線使用時のトラブル（線くぐり）と対応はこちら
ワイヤー電極線の使用時に発生するトラブルを防ぐ方法や対策をご紹介

商品仕様

CT-Wire 硬質黄銅線ワイヤー電極 THシリーズ銅：亜鉛=60：40の仕様

※ボビン形状「P20」の「d2軸穴径」について2021年4月製造分より変更となります。

外形図

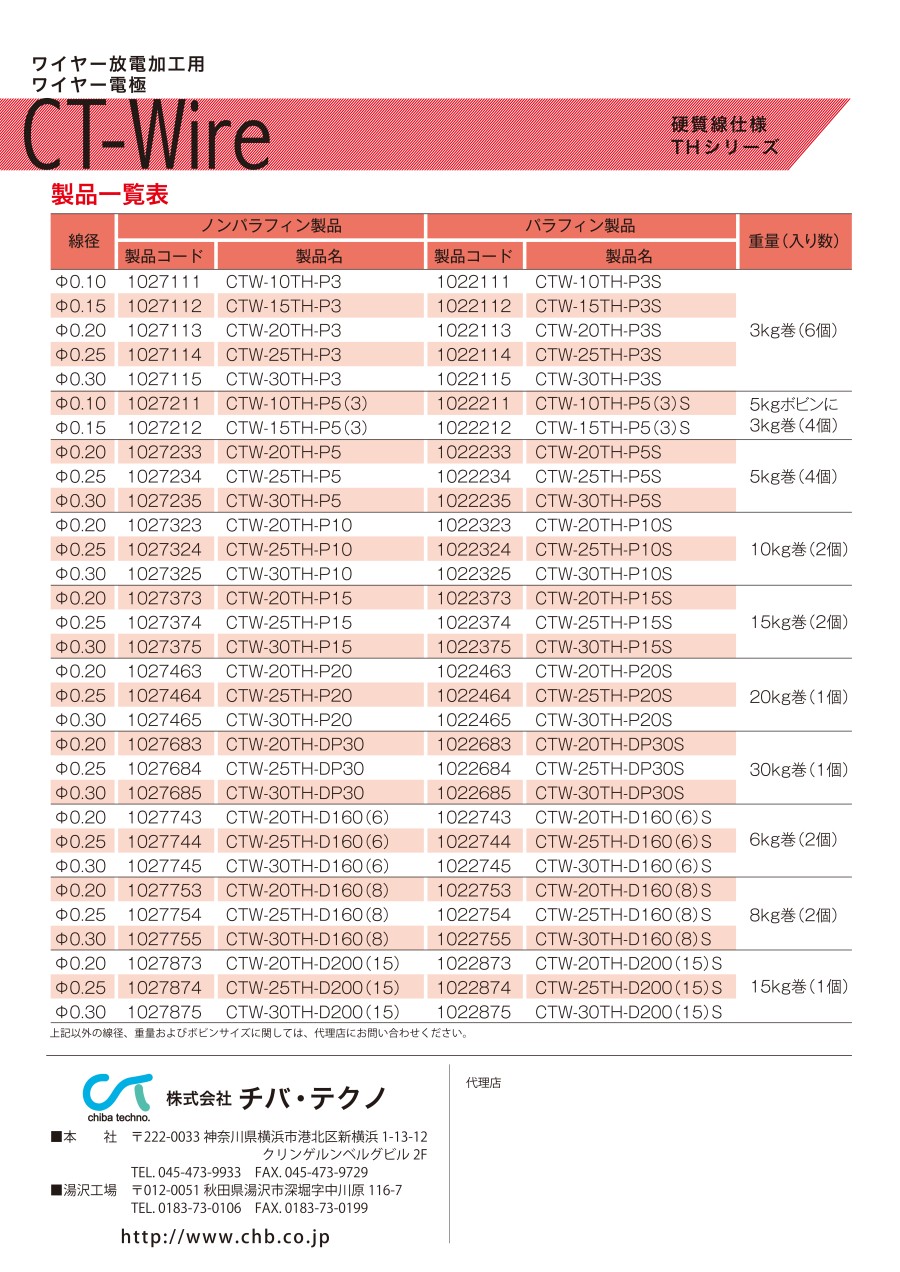

カタログ

カタログ (見開き版)

商品担当おすすめ

前田シェルサービス
マグキャッチフィルター MGCF-200
フィルター延命に効果を発揮<br/>※効果測定結果は商品ページ内で公開<br/>・液中の微鉄粉を捕らえて捨てる<br/>・メンテナンスが簡単35ステップ<br/>・消耗品がゼロ
ミスミ
ワイヤー電極線　高速加工用タイプ
ミスミ
イオン交換樹脂　タンク交換タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CT-Wire 硬質黄銅線ワイヤー電極 THシリーズ銅:亜鉛＝60:40のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q銅亜鉛比60:40と65:35の差は何ですか？

ほとんど差はありません。60:40の方が亜鉛が高い、放電性が良いため速度が若干速いと言われています。一方で展延性が低くなるため断線しやすい。加工機によって適正ワイヤーがありますが、基本的には60:40が主流です。

Qパラフィンありなしで何か特性が変わりますか？

パラフィンありの方が加工速度少しあがりますが、粉詰まりの原因にもなります。現在のトレンドではパラフィン無しが主流です。
