オーエスジー

インデキサブルツール PDZ/PMD/PZAG 用インサート

カタログ |

通常単価(税別): 1,674円～2,661円

税込単価: 1,841円～2,927円

ひし形タイプのインサートです。マッスルブレーカで抜群の切りくず分断性を実現しま...

形状（型番頭文字）
その他
逃げ角
P(11°）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

特長

座ぐり加工は連続切削となるため、切りくず分断性が最重要

切れ刃に対して大きく盛り上がったマッスルブレーカで抜群の切りくず分断性を実現

豊富なラインナップ

キャップボルトの座ぐり穴寸法規格に合わせたサイズラインナップ（ボルトねじサイズM8 ～ M52に対応）

性能・試験情報

■加工データ

S50Cの座ぐり加工

M16キャップボルト用の座ぐり加工において、分断された切りくずが排出され安定した連続加工が行えた。

SS400大型部品の座ぐり加工

外形図

Type1

Type2

推奨切削条件

推奨切削条件表

座ぐり加工・プランジ加工共通

切削条件時の注意

1. この切削条件基準表は、実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。
2. インサートの装着に際しては、傷や汚れを取り除いた状態でしっかりと取り付けて下さい。
3. 被削材の保持はしっかりと行い、変形、たわみ、振動が起こらない状態にして下さい。

適用被削材

選定サポート情報

被削材別推奨材質

◎：第一推奨材質、○：第二推奨材質

座ぐりカッタストレートシャンクタイプ PZAG SS

Type1

Type2

ツールNo.	呼び	外径 Dc	刃数 Z	全長 L	首下長 Lf	有効加工深さ le	シャンク径 Ds	シャンク長 ls	最小下穴径注1）	ae 注2）	適用インサート	形状 Type
7832100	PZAG04R014SS20-2	14	2	100	30	21	20	70	6	4	（1）	1
7832101	PZAG06R0175SS20-2	17.5		105	35	26			5.5	6	（2）
7832102	PZAG06R020SS20-2	20		110	40	30			8
7832103	PZAG06R023SS25-2	23		125	50	34.5	25	75	11
7832104	PZAG09R026SS25-2	26		130	55	39	25	75	8	9	（3）
7832105	PZAG09R029SS32-2	29		140	60	43.5	32	80	11
7832106	PZAG09R032SS32-2	32		145	65	48			14
7832107	PZAG09R035SS32-2	35		150	70	52.5			17			2
7832108	PZAG09R039SS32-2	39		160	80	58.5			21
7832109	PZAG09R043SS32-2	43		170	90	64.5			25
7832110	PZAG09R048SS32-2	48		180	100	72			30

(1)～（3）は部品表の適用インサートの番号に相当します。

注1）座ぐり加工を行う場合の下穴の最小値を示します。

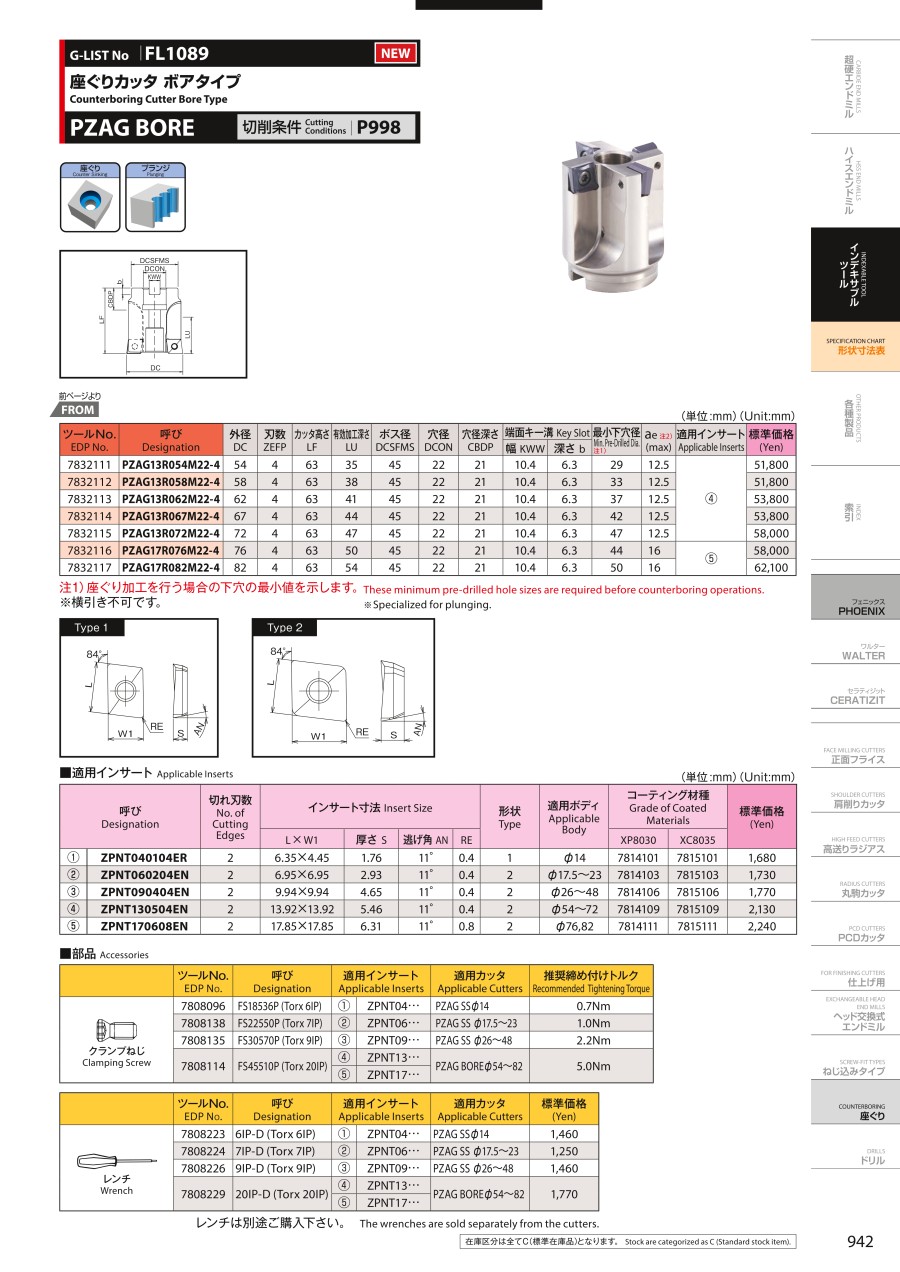

座ぐりカッタボアタイプ PZAG BORE

ツールNo.	呼び	外径 Dc	刃数 Z	カッタ高さ Lf	有効加工深さ le	ボス径 Db	穴径 d	穴径深さ l	端面キー溝		最小下穴径注1）	ae 注2）（max）	適用インサート
ツールNo.	呼び	外径 Dc	刃数 Z	カッタ高さ Lf	有効加工深さ le	ボス径 Db	穴径 d	穴径深さ l	幅a	深さb	最小下穴径注1）	ae 注2）（max）	適用インサート
7832111	PZAG13R054M22-4	54	4	63	35	45	22	21	10.4	6.3	29	12.5	（4）
7832112	PZAG13R058M22-4	58			38						33
7832113	PZAG13R062M22-4	62			41						37
7832114	PZAG13R067M22-4	67			44						42
7832115	PZAG13R072M22-4	72			47						47
7832116	PZAG17R076M22-4	76			50						44	16	（5）
7832117	PZAG17R082M22-4	82			54						50	16	（5）

(4)及び（5）は部品表の適用インサートの番号に相当します。

注1）座ぐり加工を行う場合の下穴の最小値を示します。
注2）プランジ加工時の最大切込み（ae）

注）2

部品

レンチは別途ご購入下さい。

型番リスト

表示件数

型番

ZPNT040104ER-XC8035

ZPNT040104ER-XP8030

ZPNT050204EN-SH-XP8030

ZPNT060204EN-SH-XP8030

ZPNT060204EN-XC8035

ZPNT060204EN-XP8030

ZPNT070304EN-SH-XP8030

注文停止中

ZPNT080304EN-SH-XP8030

ZPNT090404EN-SH-XP8030

ZPNT090404EN-XC8035

ZPNT090404EN-XP8030

ZPNT100408EN-SH-XP8030

ZPNT130504EN-XC8035

ZPNT130504EN-XP8030

ZPNT130508EN-SH-XP8030

ZPNT170608EN-XC8035

ZPNT170608EN-XP8030

被削材

利用可能コーナー数

材種

呼び

ｓ

(mm)

コーナーR

(mm)

寸法W1

(mm)

ツールNo

(mm)

最小発注数量

鋼 / ステンレス鋼 / 鋳鉄	2	XC8035	ZPNT040104ER	1.76	0.4	4.45	7815101	6.35	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT040104ER	1.76	0.4	4.45	7814101	6.35	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT050204EN-SH	2.25	0.4	5.9	7814001	5.9	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT060204EN-SH	2.93	0.4	6.95	7814002	6.95	10個
鋼 / ステンレス鋼 / 鋳鉄	2	XC8035	ZPNT060204EN	2.93	0.4	6.95	7815103	6.95	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT060204EN	2.93	0.4	6.95	7814103	6.95	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT070304EN-SH	3.87	0.4	7.84	7814003	7.84	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT080304EN-SH	3.92	0.4	8.85	7814004	8.85	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT090404EN-SH	4.65	0.4	9.94	7814005	9.94	10個
鋼 / ステンレス鋼 / 鋳鉄	2	XC8035	ZPNT090404EN	4.65	0.4	9.94	7815106	9.94	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT090404EN	4.65	0.4	9.94	7814106	9.94	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT100408EN-SH	4.65	0.8	10.95	7814006	10.95	10個
鋼 / ステンレス鋼 / 鋳鉄	2	XC8035	ZPNT130504EN	5.46	0.4	13.92	7815109	13.92	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT130504EN	5.46	0.4	13.92	7814109	13.92	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT130508EN-SH	5.46	0.8	13.92	7814007	13.92	10個
鋼 / ステンレス鋼 / 鋳鉄	2	XC8035	ZPNT170608EN	6.31	0.8	17.85	7815111	17.85	10個
鋼 / ステンレス鋼 / 鋳鉄 / 非鉄金属 / 耐熱合金、チタン合金 / 高硬度材	4	XP8030	ZPNT170608EN	6.31	0.8	17.85	7814111	17.85	10個

通常単価(税別) (税込単価)	通常出荷日

1,674円 ( 1,841円 )	1日目
1,674円 ( 1,841円 )	1日目
2,091円 ( 2,300円 )	1日目
2,131円 ( 2,344円 )	1日目
1,740円 ( 1,914円 )	1日目
1,740円 ( 1,914円 )	1日目
2,131円 ( 2,344円 )	1日目
2,158円 ( 2,374円 )	1日目
2,200円 ( 2,420円 )	1日目
1,764円 ( 1,940円 )	1日目
1,764円 ( 1,940円 )	1日目
2,294円 ( 2,523円 )	1日目
2,129円 ( 2,342円 )	1日目
2,129円 ( 2,342円 )	1日目
2,661円 ( 2,927円 )	1日目
2,256円 ( 2,482円 )	1日目
2,256円 ( 2,482円 )	1日目

詳細情報

基本情報

基本情報

ひし形タイプのインサートです。マッスルブレーカで抜群の切りくず分断性を実現します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
