折損タップ除去工具 ITRD

製品特長・仕様

製品の基本仕様・特長

性能・試験情報

加工事例-1

≪スパイラルタップの場合≫

加工条件

スパイラルタップのような溝がねじれたタップは、めねじにタップのランドが巻き付いているため、除去中でも動きにくく、途中でタップの破片が出にくい。そのためITRDはスパイラルタップ（ねじれ角35°以上）の除去に最適です。

≪ハンドタップやポイントタップの場合≫

加工条件 ITRD Dc-8.5

注）ハンドタップやポイントタップのような直溝のタップは、加工が深くなるほどタップのランドがたわみやすくなり、タップの破片が発生しやすい。
そのため、除去途中で異音がして、タップの破片が発生した際は加工を止めて、破片をけがき針などで取り除きながら慎重に加工してください。

製品特長紹介動画

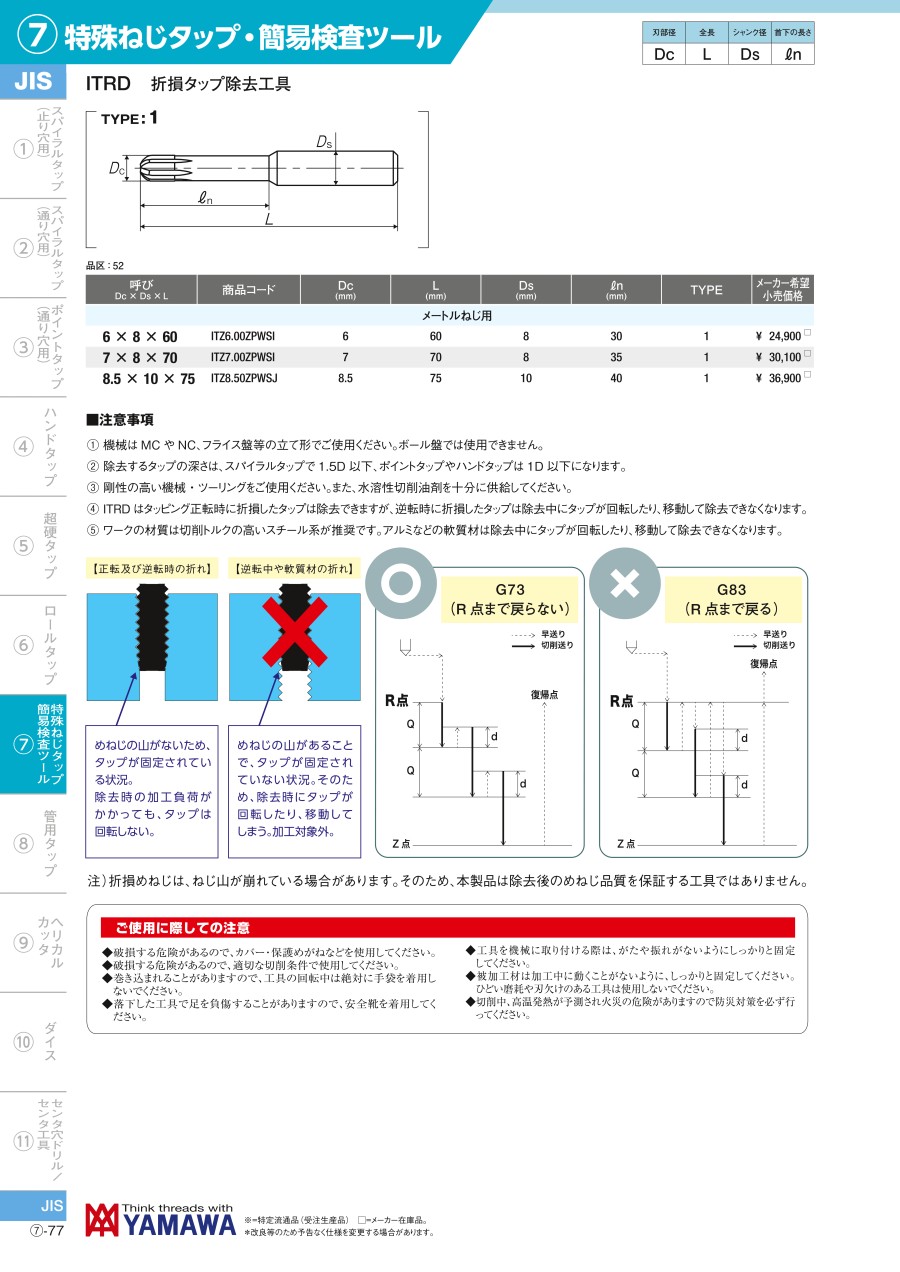

外形図

使用方法・使用事例

使用方法

除去手順

推奨切削条件

推奨切削条件表

注意・禁止事項

（1）機械はMCやNC、フライス盤等の立て形でご使用ください。ボール盤では使用できません。

（2）除去するタップの深さは、スパイラルタップで1.5D以下、ポイントタップやハンドタップは1D以下になります。

（3）剛性の高い機械・ツーリングをご使用ください。また、水溶性切削油剤を十分に供給してください。

（4）ITRDはタッピング正転時に折損したタップは除去できますが、逆転時に折損したタップは除去中にタップが回転したり、移動して除去できなくなります。

（5）ワークの材質は切削トルクの高いスチール系が推奨です。アルミなどの軟質材は除去中にタップが回転したり、移動して除去できなくなります。

注）折損めねじは、ねじ山が崩れている場合があります。そのため、本製品は除去後のめねじ品質を保証する工具ではありません。
