京セラ

ポリゴンテーパシャンク DVLN（外径・倣い加工）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 25,610円～37,490円

税込単価: 28,171円～41,239円

【特長】・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。・切削...

詳細情報を確認する

加工用途
外径 / 倣い
適合チップ形状
V（35°ひし形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
16
切込み角
L：95°（オフセットあり）
クランプ方式
ダブルクランプ(D)
シャンク材質
鋼
適合チップ
VN□A1604..、VN□G1604..、VN□M1604..
クランプ駒
CP-5D-S
クランプねじ
CS-3D-TR
シート
DV-33
シート止めねじ
SB-4085TR
レンチ
FT-15
基準コーナーR（ノーズR）
0.8
推奨締付けトルク (N・ｍ)
3.9

ご注意

ホルダ本体には、チップは付属しておりません。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

PSC規格互換工具

JIS B 6066-1 2面拘束形ポリゴンテーパシャンク及び主軸端

■高剛性
ポリゴンテーパ形状とフランジ端面の2 面拘束により高剛性を発揮

■高精度
良好な繰返し取付精度（±2μm以内）

3面均等配分により、剛性とセンタリング性向上

外形図

型番リスト

表示件数

型番

勝手

油穴（オイルホール）

シャンク幅

(mm)

全長

(mm)

最小発注数量

左	○	32	58	1個
左	-	32	58	1個
右	○	32	58	1個
右	-	32	58	1個
左	○	40	62	1個
左	-	40	62	1個
右	○	40	62	1個
右	-	40	62	1個
左	○	50	65	1個
左	-	50	65	1個
右	○	50	65	1個
右	-	50	65	1個

通常単価(税別) (税込単価)	通常出荷日

30,760円 ( 33,836円 )	4日目
25,610円 ( 28,171円 )	4日目
30,760円 ( 33,836円 )	4日目
25,610円 ( 28,171円 )	4日目
32,680円 ( 35,948円 )	4日目
27,190円 ( 29,909円 )	4日目
32,680円 ( 35,948円 )	4日目
27,190円 ( 29,909円 )	4日目
37,490円 ( 41,239円 )	4日目
31,240円 ( 34,364円 )	4日目
37,490円 ( 41,239円 )	4日目
31,240円 ( 34,364円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。
・切削トルクの3面均等配分により、剛性とセンタリング性向上。

ご注意

ホルダ本体には、チップは付属しておりません。

カタログ

商品TOP

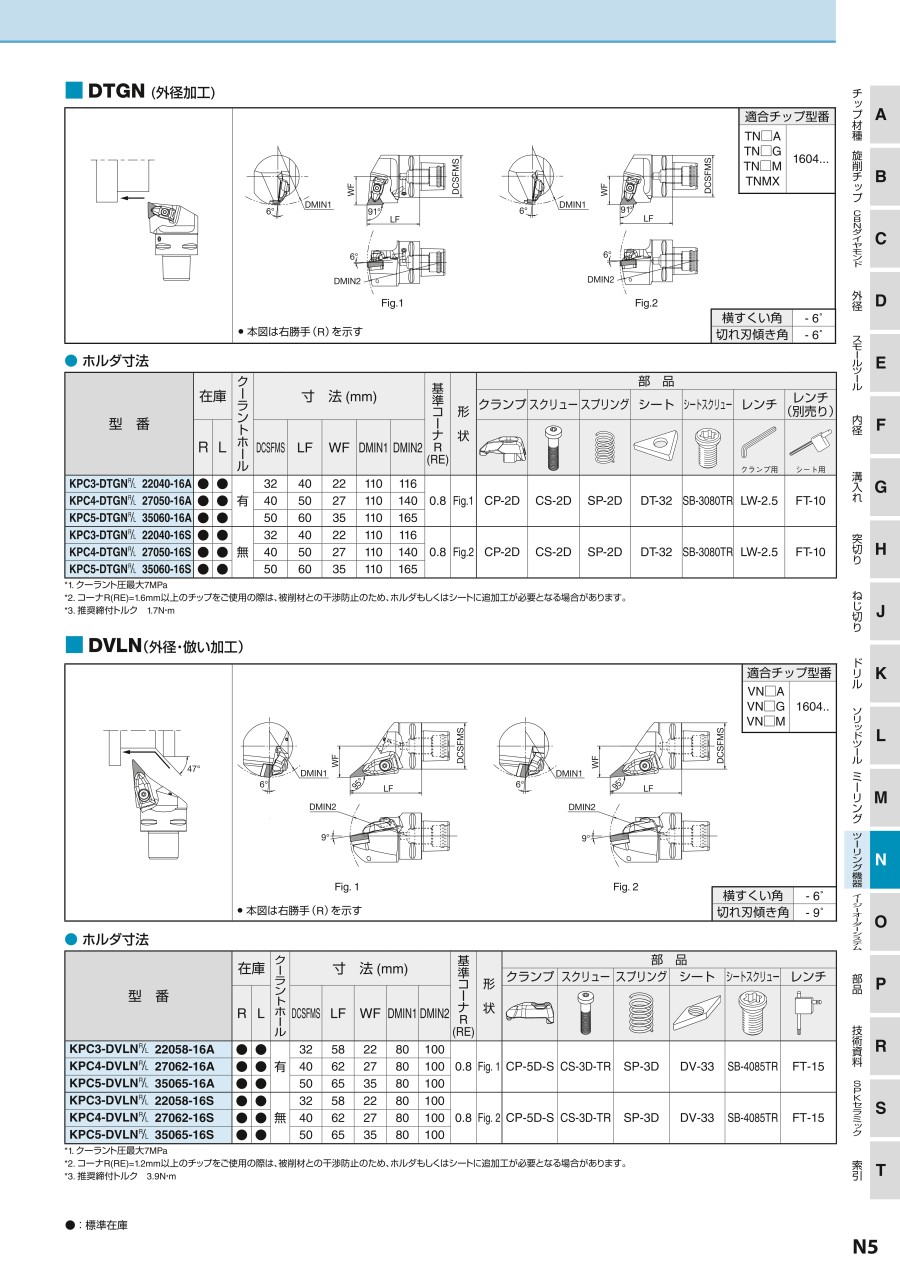

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポリゴンテーパシャンク DVLN（外径・倣い加工）のレビュー

この商品のレビューはありません
