不二越

アクアドリルEXフラットショート

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 6,680円～45,741円

税込単価: 7,348円～50,315円

180度フラットな多機能超硬ドリル。【特長】・座ぐり、薄板、1D未満の穴加工に...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
180
工具材質（詳細）
超硬
コーティング・表面処理（詳細）
AQEXコート
被削材（詳細）
高硬度鋼
ねじれ角 (°)
20
シャンク径公差 (mm)
h6
コーティング種類
その他

未確定：候補が149型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高精度・高能率加工
従来品よりも溝長を短く設計し、剛性を高めることで、傾斜面・曲面での高送り加工時でも、穴の位置ずれが少ない高精度・高能率加工を実現

長寿命化の実現
耐熱性・耐摩耗性に優れた当社独自の「アクアEXコーティング」により、傾斜面・曲面での加工では、他社のコーティングフラットドリルと比較して、約2倍の工具寿命を実現

性能・試験情報

傾斜面の高精度穴加工
送り速度が上がっても、位置ずれ量が少ない。１D未満の穴加工には、AQDEXZSが最適。

送り速度ごとの穴位置精度比較

切削条件：
工具径：φ6ｍｍ
穴深さ：9mm 止り穴
水溶性切削油剤
切削速度：75ｍ/min
被削材：S50C
30°傾斜面

傾斜面加工時の寿命比較
圧倒的な加工数で、刃先摩耗も抑制

切削条件：
工具径：φ6ｍｍ
切削速度：80ｍ/min
送り速度：260mm/min　0.062mm/rev
穴深さ：9mm 止り穴
被削材：S50C
水溶性切削油剤

外形図

使用方法・使用事例

使用方法

傾斜面の座ぐり、タップ止り穴など1本でおまかせ

*外周方向の切りこみはできない。

推奨切削条件

推奨切削条件表

被削材	一般構造用鋼炭素鋼・ねずみ鋳鉄		合金鋼・調質鋼		ダイス鋼プレハードン鋼		高硬度鋼
	SS400 S50C FC250		SCM440 NAK		SKD61 NAK HPM		40～50HRC
	～200HB		20～30HRC		30～40HRC		40～50HRC
直径 (mm)	回転数 (min^-1)	送り速度 (mm/min)	回転数 (min^-1)	送り速度 (mm/min)	回転数 (min^-1)	送り速度 (mm/min)	回転数 (min^-1)	送り速度 (mm/min)
2	11100	380	9550	320	5550	170	3980	70
3	7950	480	6900	410	3700	190	2650	90
4	5950	480	5150	410	2800	190	2000	90
5	4800	480	4150	410	2200	190	1600	90
6	4000	480	3450	410	1800	190	1300	90
8	3000	480	2600	410	1400	190	1000	90
10	2400	480	2050	410	1100	190	800	90
12	2000	480	1700	410	950	190	650	90
16	1500	480	1300	410	700	190	500	90
20	1200	480	1050	410	550	190	400	90

被削材	ダクタイル鋳鉄		アルミニウム合金		アルミニウム合金鋳物
	FCD400		A7075		AC ADC
	FCD400		A7075		AC ADC
直径 (mm)	回転数 (min^-1)	送り速度 (mm/min)	回転数 (min^-1)	送り速度 (mm/min)	回転数 (min^-1)	送り速度 (mm/min)
2	9550	270	23100	880	16700	570
3	6900	350	17000	1150	12500	760
4	5150	350	12500	1150	9550	760
5	4150	350	10000	1150	7650	760
6	3450	350	8500	1150	6400	760
8	2600	350	6350	1150	4750	760
10	2050	350	5100	1150	3800	760
12	1700	350	4250	1150	3200	760
16	1300	350	3200	1150	2400	760
20	1050	350	2550	1150	1900	760

切削条件時の注意

機械剛性やワーククランプ、加工部形状などの状況により切削条件を調整してください。
黒皮が除去されている加工に使用する場合のものです。
水溶性切削油剤を使用する場合のものです。不水溶性切削油剤の場合には回転数と送り速度を20%下げてください。
穴深さは平坦面で1Dc以下、傾斜面では1.5Dc以下の場合のものです。
平坦面で1Dcを超える穴あけ及び傾斜面で1.5Dcを超える穴あけはおすすめしません。
切りくず排出能力が下がることがあります。
傾斜面の加工には、加工傾斜角（θ）によって調整してください。
加工傾斜角（θ）が30°以下は、送り速度を50％に下げてください。
加工傾斜角（θ）が30°を超える場合には、回転数を70％以下、送り速度を30％以下に下げてください。
外周方向の切込みはできません。

切込み深さ

適用被削材

一般構造用鋼	炭素鋼	合金鋼調質鋼	ダイス鋼プレハードン鋼	高硬度鋼		ステンレス鋼		Ti合金耐熱合金	鋳鉄	アルミニウム合金	銅合金
SS400	S45C/S50C	SCM/NAK	30～40HRC	40～50HRC	50～65HRC	SUS304/SUS316	SUS420	Ti合金耐熱合金	FC/FCD	AC/ADC	CU
◎	◎	◎	◎	○	-	-	○	-	◎	○	○

選定サポート情報

AQDEXZLS/AQDEXZOH5D/AQDEXZR/AQDEXZOH3D/AQDEXZ-R/AQDEXZ/AQDEXVF+TVFZ/AQDEXZS/SGEZ

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

首下 L1

(mm)

最小発注数量

2	7	50	4	-0.01～0	7.8	1個
2.1	8	50	4	-0.01～0	8.4	1個
2.2	8	50	4	-0.01～0	8.4	1個
2.3	8	50	4	-0.01～0	8.5	1個
2.4	9	50	4	-0.01～0	9.6	1個
2.5	9	50	4	-0.01～0	9.7	1個
2.6	9	50	4	-0.01～0	9.8	1個
2.7	10	50	4	-0.01～0	10.9	1個
2.8	10	50	4	-0.01～0	11	1個
2.9	11	50	4	-0.01～0	13	1個
3	11	50	6	-0.01～0	11.4	1個
3.1	12	50	6	-0.012～0	12.5	1個
3.2	12	50	6	-0.012～0	12.6	1個
3.3	12	50	6	-0.012～0	12.7	1個
3.4	13	50	6	-0.012～0	13.2	1個
3.5	13	50	6	-0.012～0	13.3	1個
3.6	13	50	6	-0.012～0	13.4	1個
3.7	14	50	6	-0.012～0	14	1個
3.8	14	50	6	-0.012～0	14.1	1個
3.9	14	50	6	-0.012～0	14.2	1個
4	14	50	6	-0.012～0	14.3	1個
4.1	15	60	6	-0.012～0	16.4	1個
4.2	15	60	6	-0.012～0	16.4	1個
4.3	15	60	6	-0.012～0	16.5	1個
4.4	16	60	6	-0.012～0	17.6	1個
4.5	16	60	6	-0.012～0	17.7	1個
4.6	16	60	6	-0.012～0	17.8	1個
4.7	18	60	6	-0.012～0	18.9	1個
4.8	18	60	6	-0.012～0	19	1個
4.9	18	60	6	-0.012～0	19	1個
5	18	60	6	-0.012～0	19.1	1個
5.1	19	60	6	-0.012～0	21.2	1個
5.2	19	60	6	-0.012～0	21.3	1個
5.3	19	60	6	-0.012～0	21.4	1個
5.4	20	60	6	-0.012～0	22.5	1個
5.5	20	60	6	-0.012～0	22.6	1個
5.6	20	60	6	-0.012～0	22.7	1個
5.7	21	60	6	-0.012～0	23.7	1個
5.8	21	60	6	-0.012～0	23.8	1個
5.9	21	60	6	-0.012～0	23.9	1個
6	21	60	6	-0.012～0	24	1個
6.1	22	70	6	-0.015～0	25	1個
6.2	22	70	6	-0.015～0	25	1個
6.3	22	70	6	-0.015～0	25	1個
6.4	23	70	6	-0.015～0	26	1個
6.5	23	70	6	-0.015～0	26	1個
6.6	23	70	6	-0.015～0	26	1個
6.7	24	70	6	-0.015～0	26	1個
6.8	24	70	6	-0.015～0	26	1個
6.9	24	70	6	-0.015～0	26	1個
7	24	70	6	-0.015～0	26	1個
7.1	26	70	6	-0.015～0	29	1個
7.2	26	70	6	-0.015～0	29	1個
7.3	26	70	6	-0.015～0	29	1個
7.4	27	70	6	-0.015～0	29	1個
7.5	27	70	6	-0.015～0	29	1個
7.6	27	70	6	-0.015～0	29	1個
7.7	28	70	6	-0.015～0	31	1個
7.8	28	70	6	-0.015～0	31	1個
7.9	28	70	6	-0.015～0	31	1個

通常単価(税別) (税込単価)	通常出荷日

6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,680円 ( 7,348円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
6,980円 ( 7,678円 )	1日目
7,860円 ( 8,646円 )	1日目
7,860円 ( 8,646円 )	1日目
7,860円 ( 8,646円 )	1日目
7,860円 ( 8,646円 )	1日目
7,860円 ( 8,646円 )	1日目
8,020円 ( 8,822円 )	1日目
8,020円 ( 8,822円 )	1日目
8,020円 ( 8,822円 )	1日目
8,020円 ( 8,822円 )	1日目
8,020円 ( 8,822円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
8,807円 ( 9,688円 )	1日目
8,807円 ( 9,688円 )	1日目
8,807円 ( 9,688円 )	1日目
8,807円 ( 9,688円 )	1日目
8,807円 ( 9,688円 )	1日目
8,885円 ( 9,774円 )	1日目
8,885円 ( 9,774円 )	1日目
8,885円 ( 9,774円 )	1日目
8,885円 ( 9,774円 )	1日目
8,885円 ( 9,774円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目
9,820円 ( 10,802円 )	1日目

基本情報

基本情報

180度フラットな多機能超硬ドリル。
【特長】
・座ぐり、薄板、1D未満の穴加工に最適
・ダブルマージンと2段切れ刃の先端形状により穴拡大を低減
・精度の高い座ぐり面が一発で可能
・アクアEXコートにより耐熱性、耐摩耗性を向上し、長寿命
【用途】
・傾斜面座ぐり加工、偏心穴の矯正、薄板のバリレス加工など広範な用途に対応可能

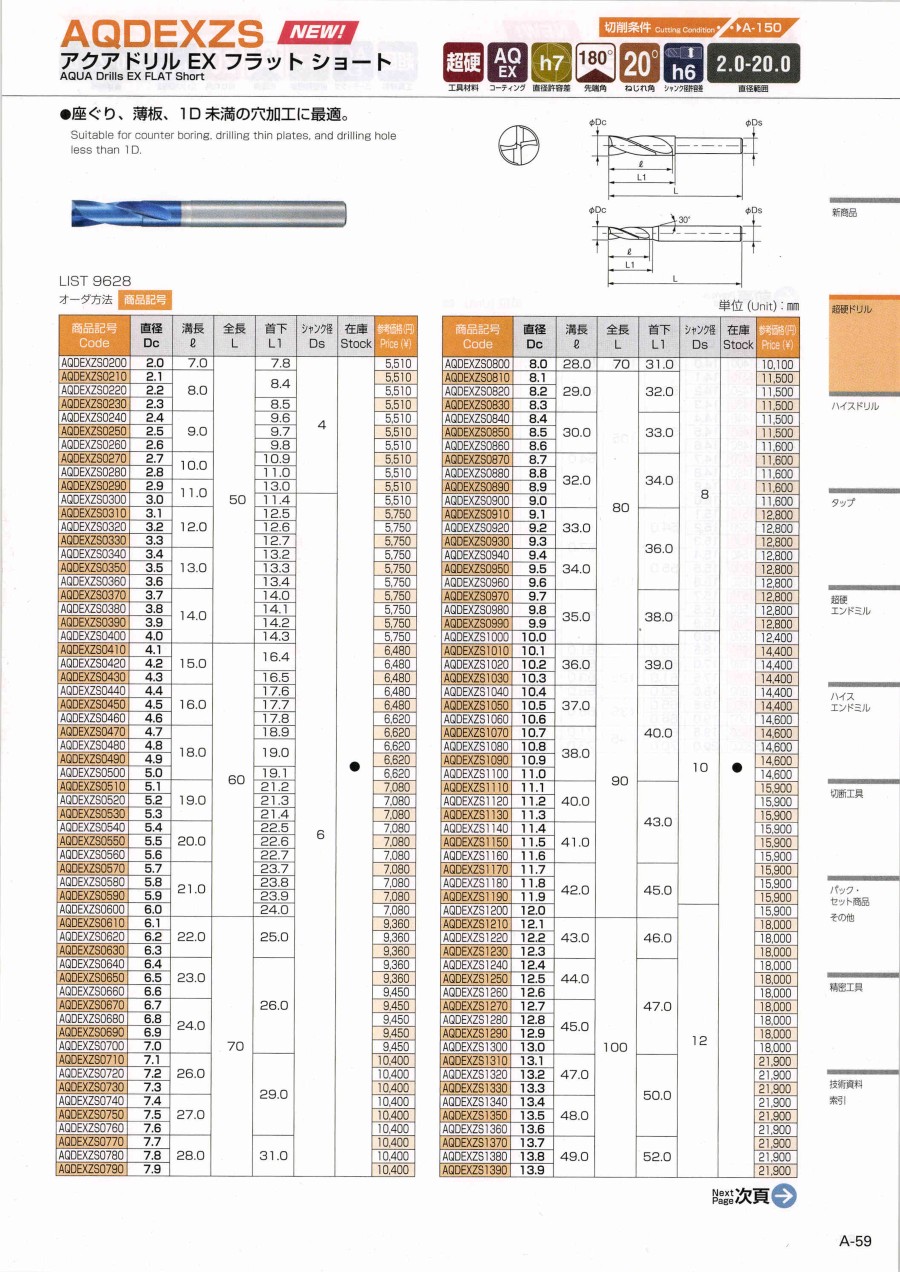

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
