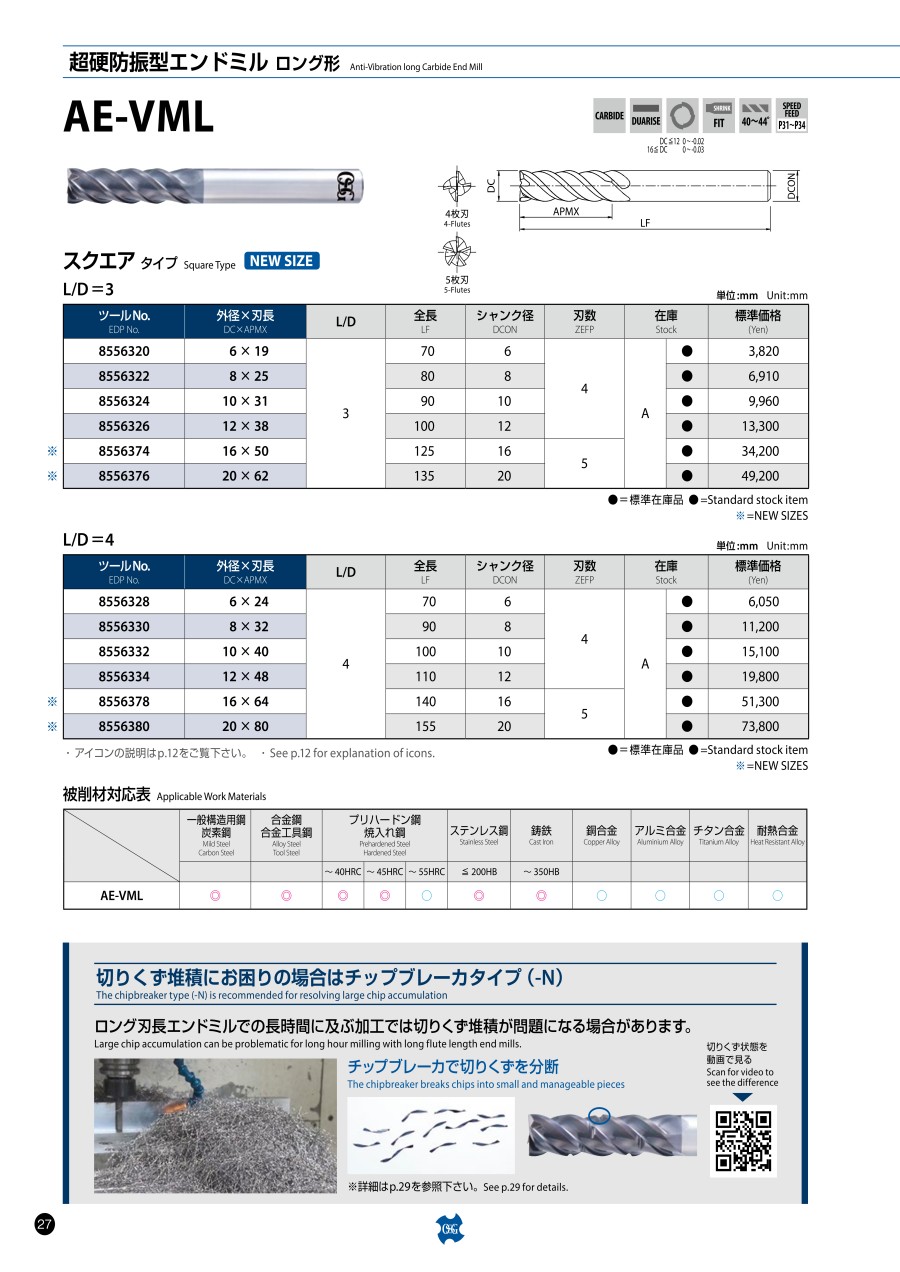

AE-VML AE-VMシリーズ 超硬防振型エンドミル ロング形（スクエアタイプ）

コーティング表面の平滑化処理により、加工面精度が向上します。

性能・試験情報

■安定加工 切込深さ4Dでも安定加工

使用工具	AE-VML Φ10×40
被削材	S50C
切削方法	側面切削
切削速度	130m/min(4,200min-1)
送り速度	1,200mm/min (0.07mm/t)
切込深さ	ap=40mm ae=0.5mm
切削油剤	エアブロー
使用機械	横形マシニングセンタ(HSK63)

■長寿命 DUARISE（デュアライズ）コーティング採用で、水溶性切削油剤でも安定した摩耗推移

使用工具	AE-VML Φ10×31
被削材	SCM440(30HRC)
切削方法	側面切削
切削速度	180m/min(5,700min-1)
送り速度	1,400mm/min (0.06mm/t)
切込深さ	ap=25mm ae=1mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ(BT40)

■高精度加工 切込深さ4Dでも倒れの少ない高精度加工

使用工具	AE-VML Φ10×40
被削材	SUS304
切削方法	側面切削
切削速度	126m/min(4,000min-1)
送り速度	960mm/min (0.06mm/t)
切込深さ	ap=40mm ae=1mm
切削油剤	水溶性切削油剤
使用機械	横形マシニングセンタ(HSK63)

製品特長紹介動画

推奨切削条件

※Ni基合金加工の際は標準側面加工条件をご利用ください。

※Ni基合金加工の際は標準側面加工条件をご利用ください。

切削条件時の注意

1.機械、ホルダは剛性のある精度の高いものをご使用下さい。
2.回転速度は基準切削速度の中央値より算出したものです。ワーク保持力、機械剛性等、使用状況により回転速度、送り速度を調整下さい。
3.切削油剤は被削材に適したもので、発煙性の少ないものをご使用下さい。
4.乾式の場合には、切りくず詰まりが無いようエアブローにて切りくずを除去下さい。
5.ステンレス鋼の加工には、水溶性切削油剤の使用を推奨します。
6.加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。

適用被削材
