日進工具

DHR237 銅電極加工用ロングネックスクエアエンドミル

カタログ |

通常単価(税別): 5,667円～10,615円

税込単価: 6,234円～11,677円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・銅電極の加工に特化したロングネックスクエアエンドミル・切削性の高さと仕上げ面品位を両立させる...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が74型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

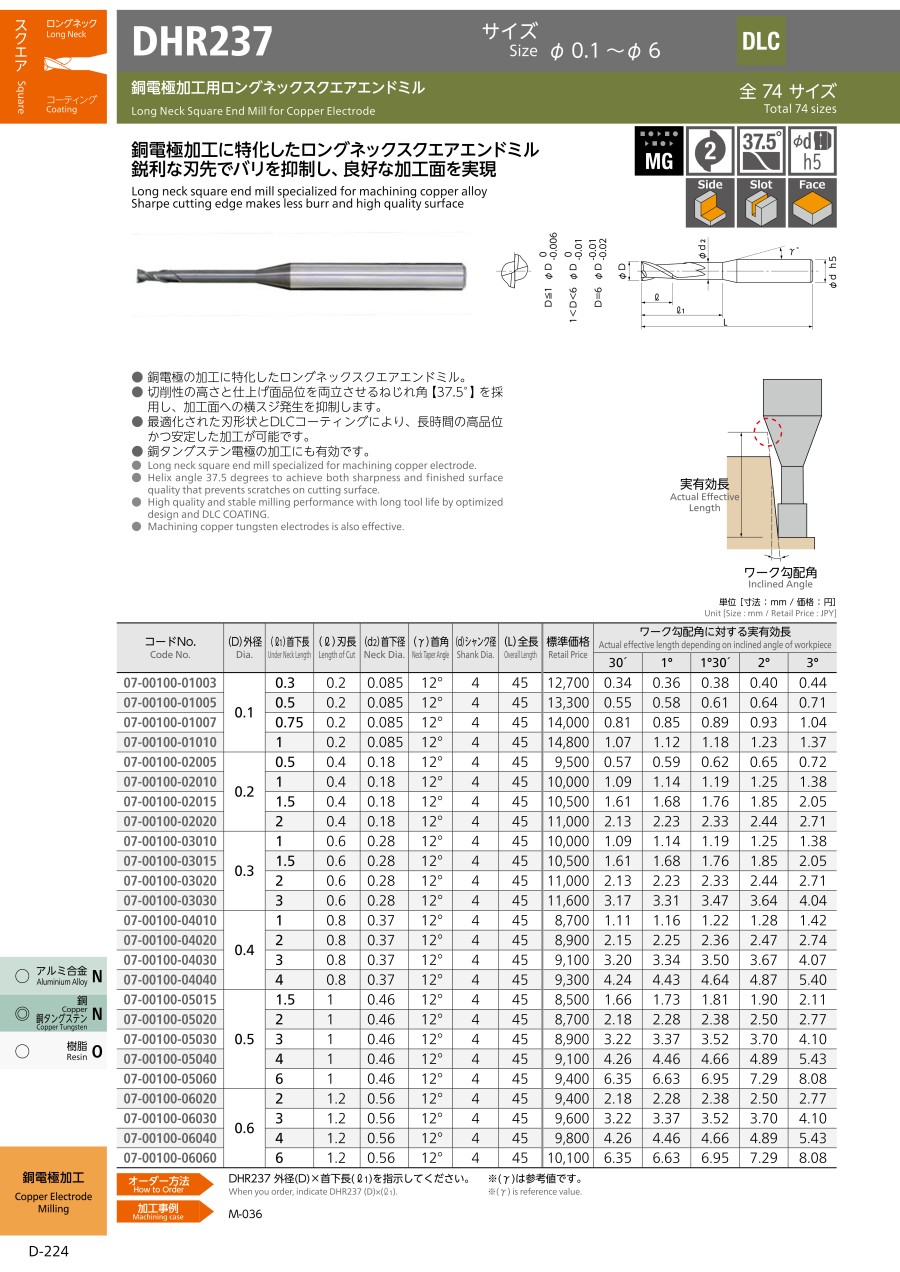

カタログ

商品情報

製品特長・仕様

銅電極加工用ロングネックエンドミルシリーズ
バリを最小限に抑え高精度な銅電極加工を可能にするロングネックエンドミルシリーズ。
切れ味と強度を兼ねそなえたシャープな刃先と、安定した寿命に貢献するDLC コーティングで、今までにない切れ味と耐久性で銅電極加工を革新します。
困難だった【銅タングステン】にも長寿命な加工を実現します。

工具素材	超微粒子超硬合金
ねじれ角	37.5°
表面処理	DLCコーティング
刃数	2刃数
加工用途	溝加工、側面加工、平面加工

切れ味と仕上げ面品位を両立させるねじれ角【37.5°】を採用し、加工面への横スジ発生を抑制します。

（1）側面加工時の面品位を向上させるねじれ角『37.5°』

スクエアエンドミル、刃長は刃径の2倍ぐらいが【剛性】と【使い易さ】で調度良い設計です。
ねじれ角を強くすることで切れ味アップ。
でもねじれ角が強すぎると…刃部の接触点が増えて切削抵抗が増加、加工面に悪影響が出ることも…
切れ味と良好な加工面品位を保つ。これが出来るねじれ角が【37.5°】です。

（2）『強度』と『切れ味』を両立する刃形状

外形図

使用方法・事例

使用方法

使用事例

加工事例

加工面品位の比較テスト（スクエアタイプ DHR237）

銅タングステン合金電極モデル（スクエアタイプ DHR237）

推奨切削条件

推奨切削条件表

被削材			銅							銅タングステン（W70%-Cu30%）
外径	首下長	外径と首下長の比 L/D	側面				溝			側面				溝
			回転数	送り速度	切込み量		回転数	送り速度	切込み量	回転数	送り速度	切込み量		回転数	送り速度	切込み量
			min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm
0.1	0.3	3	40,000	180	0.1	0.006	40,000	170	0.01	30,000	120	0.05	0.004	30,000	110	0.006
	0.5	5	40,000	140	0.1	0.004	40,000	130	0.007	30,000	80	0.05	0.003	30,000	70	0.004
	0.75	7.5	40,000	100	0.1	0.003	40,000	90	0.005	30,000	50	0.05	0.003	30,000	45	0.003
	1	10	40,000	80	0.1	0.003	40,000	70	0.003	30,000	40	0.05	0.003	30,000	35	0.002
0.2	0.5	2.5	40,000	400	0.2	0.008	40,000	380	0.02	30,000	260	0.1	0.006	30,000	250	0.01
	1	5	40,000	350	0.2	0.006	40,000	320	0.015	30,000	220	0.1	0.004	30,000	200	0.008
	1.5	7.5	40,000	300	0.2	0.004	40,000	250	0.01	30,000	200	0.1	0.003	30,000	130	0.005
	2	10	40,000	250	0.2	0.003	40,000	180	0.005	30,000	150	0.1	0.003	30,000	90	0.003
0.3	1	3.3	40,000	500	0.3	0.01	40,000	450	0.035	30,000	350	0.15	0.008	30,000	280	0.014
	1.5	5	40,000	450	0.3	0.008	40,000	400	0.025	30,000	300	0.15	0.006	30,000	250	0.012
	2	6.7	40,000	380	0.3	0.006	40,000	350	0.017	30,000	250	0.15	0.004	30,000	220	0.008
	3	10	35,000	300	0.3	0.004	35,000	250	0.01	30,000	200	0.15	0.003	30,000	150	0.005
0.4	1	2.5	40,000	700	0.4	0.02	40,000	650	0.045	30,000	500	0.2	0.014	30,000	450	0.025
	2	5	40,000	600	0.4	0.015	40,000	550	0.03	30,000	450	0.2	0.01	30,000	400	0.02
	3	7.5	35,000	500	0.4	0.01	35,000	450	0.02	26,000	350	0.2	0.007	26,000	300	0.015
	4	10	28,000	350	0.4	0.006	28,000	300	0.015	24,000	220	0.2	0.004	22,000	200	0.01
0.5	1.5	3	40,000	900	0.5	0.025	40,000	800	0.07	30,000	650	0.3	0.02	30,000	550	0.05
	2	4	38,000	800	0.5	0.02	35,000	700	0.055	28,000	550	0.3	0.016	26,000	450	0.04
	3	6	35,000	700	0.5	0.015	32,000	600	0.04	26,000	500	0.3	0.012	25,000	400	0.03
	4	8	28,000	550	0.5	0.008	26,000	500	0.03	24,000	400	0.3	0.005	22,000	300	0.02
	6	12	18,000	350	0.5	0.005	18,000	300	0.015	15,000	220	0.3	0.003	15,000	180	0.01
0.6	2	3.3	38,000	1,000	0.6	0.025	35,000	850	0.1	28,000	700	0.4	0.018	26,000	650	0.08
	3	5	32,000	800	0.6	0.02	30,000	700	0.08	24,000	550	0.4	0.014	22,000	500	0.06
	4	6.7	28,000	700	0.6	0.015	26,000	600	0.06	22,000	500	0.4	0.012	20,000	400	0.04
	6	10	20,000	450	0.6	0.01	20,000	400	0.03	18,000	350	0.4	0.008	16,000	300	0.02
0.8	3	3.8	30,000	1,300	0.8	0.04	28,000	1,200	0.15	24,000	1,000	0.6	0.03	22,000	900	0.1
	4	5	26,000	1,100	0.8	0.03	24,000	1,000	0.12	22,000	850	0.6	0.02	18,000	650	0.08
	6	7.5	22,000	900	0.8	0.02	18,000	650	0.08	16,000	600	0.6	0.014	14,000	500	0.06
	8	10	16,000	600	0.8	0.01	16,000	500	0.05	14,000	450	0.6	0.01	13,000	350	0.03
1	3	3	24,000	2,200	1	0.06	24,000	2,000	0.22	20,000	1,600	0.8	0.04	20,000	1,400	0.16
	4	4	24,000	2,000	1	0.05	22,000	1,800	0.2	20,000	1,400	0.8	0.035	18,000	1,100	0.14
	5	5	22,000	1,700	1	0.04	20,000	1,500	0.16	18,000	1,200	0.8	0.028	16,000	950	0.12
	6	6	20,000	1,500	1	0.03	18,000	1,200	0.14	16,000	1,000	0.8	0.02	14,000	800	0.1
	8	8	16,000	1,200	1	0.025	15,000	1,000	0.1	14,000	800	0.8	0.018	12,000	650	0.08
	10	10	14,000	1,000	1	0.02	12,000	800	0.07	12,000	650	0.8	0.014	11,000	550	0.05
	12	12	10,000	700	1	0.01	10,000	650	0.05	9,000	450	0.8	0.007	8,000	400	0.035
1.5	4	2.7	20,000	2,500	1.5	0.08	18,000	2,000	0.35	17,000	1,850	1	0.06	15,000	1,300	0.22
	6	4	18,000	2,200	1.5	0.08	16,000	1,800	0.3	15,000	1,600	1	0.05	14,000	1,200	0.2
	8	5.3	16,000	1,700	1.5	0.06	14,000	1,400	0.25	13,000	1,200	1	0.04	12,000	950	0.18
	10	6.7	14,000	1,450	1.5	0.05	12,000	1,150	0.2	11,000	950	1	0.035	10,000	750	0.15
	12	8	12,000	1,200	1.5	0.04	11,000	1,000	0.15	10,000	800	1	0.03	9,000	650	0.1
	16	10.7	10,000	900	1.5	0.02	10,000	800	0.08	8,000	600	1	0.015	7,000	500	0.06

被削材			銅							銅タングステン（W70%-Cu30%）
外径	首下長	外径と首下長の比 L/D	側面				溝			側面				溝
			回転数	送り速度	切込み量		回転数	送り速度	切込み量	回転数	送り速度	切込み量		回転数	送り速度	切込み量
			min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm
2	6	3	18,000	2,500	2	0.1	16,000	2,200	0.45	14,000	1,800	1.5	0.08	12,000	1,500	0.3
	8	4	16,000	2,200	2	0.09	14,000	1,900	0.4	12,000	1,500	1.5	0.07	12,000	1,400	0.28
	10	5	14,000	1,900	2	0.08	12,000	1,600	0.35	10,000	1,200	1.5	0.06	10,000	1,000	0.24
	12	6	12,000	1,600	2	0.07	11,000	1,400	0.28	10,000	1,100	1.5	0.05	9,000	900	0.2
	14	7	11,000	1,400	2	0.06	10,000	1,200	0.24	9,000	950	1.5	0.04	8,000	800	0.16
	16	8	10,000	1,200	2	0.045	9,000	1,000	0.18	8,000	800	1.5	0.03	7,000	650	0.12
	20	10	9,000	1,000	2	0.03	8,000	850	0.12	7,000	700	1.5	0.02	6,000	550	0.08
2.5	6	2.4	17,000	2,450	2.5	0.13	15,000	2,100	0.55	13,000	1,800	2	0.1	12,000	1,600	0.4
	8	3.2	16,000	2,300	2.5	0.12	14,000	1,950	0.5	12,000	1,650	2	0.09	11,000	1,450	0.35
	10	4	15,000	2,100	2.5	0.1	13,000	1,700	0.4	11,000	1,500	2	0.07	10,000	1,300	0.3
	12	4.8	14,000	1,900	2.5	0.08	12,000	1,550	0.35	10,000	1,300	2	0.065	9,000	1,100	0.25
	14	5.6	13,000	1,700	2.5	0.07	11,000	1,350	0.3	10,000	1250	2	0.06	9,000	1050	0.2
	16	6.4	11,000	1,400	2.5	0.06	10,000	1,200	0.25	9,000	1100	2	0.05	8,000	850	0.15
	20	8	10,000	1,250	2.5	0.05	9,000	1000	0.2	8,000	950	2	0.04	7,000	700	0.12
3	8	2.7	16,000	2,400	3	0.15	14,000	2,000	0.75	12,000	1,800	2.4	0.11	11,000	1500	0.55
	10	3.3	16,000	2,400	3	0.12	14,000	2,000	0.7	12,000	1,800	2.4	0.08	11,000	1,500	0.5
	15	5	14,000	2,100	3	0.1	12,000	1,600	0.6	11,000	1,600	2.4	0.07	9,000	1,100	0.4
	20	6.7	11,000	1,500	3	0.07	10,000	1,200	0.4	9,000	1,100	2.4	0.05	8,000	900	0.3
	25	8.3	10,000	1,300	3	0.05	9,000	1,000	0.2	8,000	900	2.4	0.03	7,000	700	0.15
4	10	2.5	12,000	2,400	4	0.2	10,000	2,000	1	9,000	1,600	3	0.15	8,000	1,400	0.8
	15	3.8	12,000	2,400	4	0.2	10,000	2,000	0.9	9,000	1,600	3	0.15	8,000	1,400	0.7
	20	5	10,000	2,000	4	0.15	8,000	1,600	0.7	8,000	1,400	3	0.1	6,000	1,000	0.5
	25	6.3	9,000	1,700	4	0.1	8,000	1,500	0.5	7,000	1,200	3	0.07	6,000	1,000	0.3
	30	7.5	8,000	1,500	4	0.07	7,000	1,300	0.3	6,000	1,000	3	0.05	5,000	800	0.2
5	15	3	9,500	2,600	5	0.25	8,500	2,200	1.1	7,000	1,800	3.5	0.18	6,000	1,400	0.8
	20	4	8,000	2,150	5	0.2	7,000	1,750	1	6,500	1,650	3.5	0.15	5,500	1,150	0.6
	25	5	7,000	1,800	5	0.15	6,000	1,400	0.9	5,800	1,300	3.5	0.12	4,800	1,000	0.5
	30	6	6,000	1,500	5	0.1	5,000	1,100	0.7	5,000	1,000	3.5	0.1	4,000	830	0.4
6	15	2.5	8,000	2,750	6	0.3	7,000	2,350	1.2	6,000	1,950	4	0.2	5,000	1400	0.9
	20	3.3	7,000	2,400	6	0.3	6,000	2,000	1.2	5,000	1,600	4	0.2	4,500	1,200	0.8
	30	5	5,000	1,600	6	0.2	4,000	1,200	1	4,000	1,100	4	0.15	3,500	900	0.6
	50	8.3	3,500	800	6	0.1	3,000	650	0.4	3,000	600	4	0.07	3,000	500	0.25

切削条件時の注意

※本切削条件は参考値です。実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量のapは深さ方向の切り込み量、 aeは径方向の切り込み量を示します。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また、主軸回転数が足りない場合も同様に同じ割合で下げてください。
※クーラントは不水溶性切削油をお奨めします。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
-	-	-	-	-	-	-	-	-	◎	-	-	-

選定サポート情報

スクエアタイプ、ボールタイプ、ラジアスサイズのバリエーションで微細精密な銅電極加工のニーズにお応えします。

スクエアタイプDHR237

ボールタイプDRB230

ラジアスタイプDHR237R

型番リスト

表示件数

型番

被削材

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

刃径公差

首角

(°)

シャンク径公差

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.1	0.2	0.3	4	45	07-00100-01003	-0.006～0mm	12	h5	0.085	0.34	0.36	0.38	0.4	0.44	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.1	0.2	0.5	4	45	07-00100-01005	-0.006～0mm	12	h5	0.085	0.55	0.58	0.61	0.64	0.71	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.1	0.2	0.75	4	45	07-00100-01007	-0.006～0mm	12	h5	0.085	0.81	0.85	0.89	0.93	1.04	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.1	0.2	1	4	45	07-00100-01010	-0.006～0mm	12	h5	0.085	1.07	1.12	1.18	1.23	1.37	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.2	0.4	0.5	4	45	07-00100-02005	-0.006～0mm	12	h5	0.18	0.57	0.59	0.62	0.65	0.72	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.2	0.4	1	4	45	07-00100-02010	-0.006～0mm	12	h5	0.18	1.09	1.14	1.19	1.25	1.38	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.2	0.4	1.5	4	45	07-00100-02015	-0.006～0mm	12	h5	0.18	1.61	1.68	1.76	1.85	2.05	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.2	0.4	2	4	45	07-00100-02020	-0.006～0mm	12	h5	0.18	2.13	2.23	2.33	2.44	2.71	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.3	0.6	1	4	45	07-00100-03010	-0.006～0mm	12	h5	0.28	1.09	1.14	1.19	1.25	1.38	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.3	0.6	1.5	4	45	07-00100-03015	-0.006～0mm	12	h5	0.28	1.61	1.68	1.76	1.85	2.05	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.3	0.6	2	4	45	07-00100-03020	-0.006～0mm	12	h5	0.28	2.13	2.23	2.33	2.44	2.71	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.3	0.6	3	4	45	07-00100-03030	-0.006～0mm	12	h5	0.28	3.17	3.31	3.47	3.64	4.04	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.4	0.8	1	4	45	07-00100-04010	-0.006～0mm	12	h5	0.37	1.11	1.16	1.22	1.28	1.42	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.4	0.8	2	4	45	07-00100-04020	-0.006～0mm	12	h5	0.37	2.15	2.25	2.36	2.47	2.74	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.4	0.8	3	4	45	07-00100-04030	-0.006～0mm	12	h5	0.37	3.2	3.34	3.5	3.67	4.07	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.4	0.8	4	4	45	07-00100-04040	-0.006～0mm	12	h5	0.37	4.24	4.43	4.64	4.87	5.4	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.5	1	1.5	4	45	07-00100-05015	-0.006～0mm	12	h5	0.46	1.66	1.73	1.81	1.9	2.11	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.5	1	2	4	45	07-00100-05020	-0.006～0mm	12	h5	0.46	2.18	2.28	2.38	2.5	2.77	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.5	1	3	4	45	07-00100-05030	-0.006～0mm	12	h5	0.46	3.22	3.37	3.52	3.7	4.1	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.5	1	4	4	45	07-00100-05040	-0.006～0mm	12	h5	0.46	4.26	4.46	4.66	4.89	5.43	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.5	1	6	4	45	07-00100-05060	-0.006～0mm	12	h5	0.46	6.35	6.63	6.95	7.29	8.08	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.6	1.2	2	4	45	07-00100-06020	-0.006～0mm	12	h5	0.56	2.18	2.28	2.38	2.5	2.77	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.6	1.2	3	4	45	07-00100-06030	-0.006～0mm	12	h5	0.56	3.22	3.37	3.52	3.7	4.1	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.6	1.2	4	4	45	07-00100-06040	-0.006～0mm	12	h5	0.56	4.26	4.46	4.66	4.89	5.43	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.6	1.2	6	4	45	07-00100-06060	-0.006～0mm	12	h5	0.56	6.35	6.63	6.95	7.29	8.08	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.8	1.6	3	4	45	07-00100-08030	-0.006～0mm	12	h5	0.76	3.22	3.37	3.52	3.7	4.1	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.8	1.6	4	4	45	07-00100-08040	-0.006～0mm	12	h5	0.76	4.26	4.46	4.66	4.89	5.43	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.8	1.6	6	4	45	07-00100-08060	-0.006～0mm	12	h5	0.76	6.35	6.63	6.95	7.29	8.08	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	0.8	1.6	8	4	50	07-00100-08080	-0.006～0mm	12	h5	0.76	8.44	8.81	9.23	9.68	10.74	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	3	4	45	07-00100-10030	-0.006～0mm	12	h5	0.95	3.25	3.39	3.55	3.73	4.13	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	4	4	45	07-00100-10040	-0.006～0mm	12	h5	0.95	4.29	4.48	4.69	4.92	5.46	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	5	4	45	07-00100-10050	-0.006～0mm	12	h5	0.95	5.33	5.57	5.83	6.12	6.79	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	6	4	45	07-00100-10060	-0.006～0mm	12	h5	0.95	6.37	6.66	6.97	7.32	8.11	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	8	4	50	07-00100-10080	-0.006～0mm	12	h5	0.95	8.46	8.84	9.25	9.71	10.77	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	10	4	50	07-00100-10100	-0.006～0mm	12	h5	0.95	10.55	11.02	11.53	12.1	13.42	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1	2	12	4	50	07-00100-10120	-0.006～0mm	12	h5	0.95	12.63	13.2	13.82	14.49	16.08	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1.5	3	4	4	45	07-00100-15040	-0.01～0mm	12	h5	1.45	4.29	4.48	4.69	4.92	5.46	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1.5	3	6	4	50	07-00100-15060	-0.01～0mm	12	h5	1.45	6.37	6.66	6.97	7.32	8.11	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1.5	3	8	4	50	07-00100-15080	-0.01～0mm	12	h5	1.45	8.46	8.84	9.25	9.71	10.77	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1.5	3	10	4	50	07-00100-15100	-0.01～0mm	12	h5	1.45	10.55	11.02	11.53	12.1	13.42	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1.5	3	12	4	50	07-00100-15120	-0.01～0mm	12	h5	1.45	12.63	13.2	13.82	14.49	16.08	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	1.5	3	16	4	60	07-00100-15160	-0.01～0mm	12	h5	1.45	16.8	17.55	18.38	19.28	21.39	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	6	4	50	07-00100-20060	-0.01～0mm	12	h5	1.94	6.4	6.69	7	7.34	8.15	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	8	4	50	07-00100-20080	-0.01～0mm	12	h5	1.94	8.48	8.86	9.28	9.74	10.8	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	10	4	50	07-00100-20100	-0.01～0mm	12	h5	1.94	10.57	11.04	11.56	12.13	13.45	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	12	4	50	07-00100-20120	-0.01～0mm	12	h5	1.94	12.66	13.22	13.84	14.52	16.11	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	14	4	50	07-00100-20140	-0.01～0mm	12	h5	1.94	14.74	15.4	16.12	16.92	18.76	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	16	4	60	07-00100-20160	-0.01～0mm	12	h5	1.94	16.83	17.58	18.4	19.31	Free	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2	4	20	4	60	07-00100-20200	-0.01～0mm	12	h5	1.94	21	21.94	22.97	24.1	Free	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	6	4	45	07-00100-25060	-0.01～0mm	12	h5	2.4	6.50	6.79	7.11	7.46	8.27	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	8	4	50	07-00100-25080	-0.01～0mm	12	h5	2.4	8.58	8.97	9.39	9.85	10.93	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	10	4	50	07-00100-25100	-0.01～0mm	12	h5	2.4	10.67	11.15	11.67	12.24	13.58	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	12	4	50	07-00100-25120	-0.01～0mm	12	h5	2.4	12.75	13.32	13.95	14.64	Free	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	14	4	50	07-00100-25140	-0.01～0mm	12	h5	2.4	14.84	15.5	16.23	17.03	Free	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	16	4	50	07-00100-25160	-0.01～0mm	12	h5	2.4	16.93	17.68	18.51	19.42	Free	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	2.5	5	20	4	60	07-00100-25200	-0.01～0mm	12	h5	2.4	21.1	22.04	23.07	Free	Free	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	3	6	8	6	50	07-00100-30080	-0.01～0mm	12	h5	2.85	8.71	9.1	9.52	9.99	11.08	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	3	6	10	6	50	07-00100-30100	-0.01～0mm	12	h5	2.85	10.79	11.27	11.8	12.38	13.74	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	3	6	15	6	60	07-00100-30150	-0.01～0mm	12	h5	2.85	16.01	16.72	17.5	18.37	20.37	1個
アルミ[○] / 銅[◎] / 樹脂[○]	メーカー標準品	3	6	20	6	60	07-00100-30200	-0.01～0mm	12	h5	2.85	21.22	22.17	23.21	24.35	27.01	1個

通常単価(税別) (税込単価)	通常出荷日

7,490円 ( 8,239円 )	1日目
7,844円 ( 8,628円 )	1日目
9,200円 ( 10,120円 )	1日目
9,726円 ( 10,699円 )	1日目
6,334円 ( 6,967円 )	1日目
6,667円 ( 7,334円 )	1日目
7,000円 ( 7,700円 )	1日目
7,229円 ( 7,952円 )	1日目
6,667円 ( 7,334円 )	1日目
7,000円 ( 7,700円 )	1日目
6,516円 ( 7,168円 )	1日目
7,623円 ( 8,385円 )	1日目
5,800円 ( 6,380円 )	1日目
5,934円 ( 6,527円 )	1日目
6,067円 ( 6,674円 )	1日目
6,200円 ( 6,820円 )	1日目
5,667円 ( 6,234円 )	1日目
5,800円 ( 6,380円 )	1日目
5,934円 ( 6,527円 )	1日目
6,067円 ( 6,674円 )	1日目
6,267円 ( 6,894円 )	1日目
6,267円 ( 6,894円 )	1日目
6,400円 ( 7,040円 )	1日目
6,534円 ( 7,187円 )	1日目
6,734円 ( 7,407円 )	1日目
6,400円 ( 7,040円 )	1日目
6,534円 ( 7,187円 )	1日目
6,734円 ( 7,407円 )	1日目
6,867円 ( 7,554円 )	1日目
6,067円 ( 6,674円 )	1日目
6,134円 ( 6,747円 )	1日目
6,267円 ( 6,894円 )	1日目
6,400円 ( 7,040円 )	1日目
6,534円 ( 7,187円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,178円 ( 6,796円 )	1日目
6,267円 ( 6,894円 )	1日目
6,400円 ( 7,040円 )	1日目
6,506円 ( 7,157円 )	1日目
6,600円 ( 7,260円 )	1日目
6,800円 ( 7,480円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,334円 ( 6,967円 )	1日目
6,334円 ( 6,967円 )	1日目
6,178円 ( 6,796円 )	1日目
6,178円 ( 6,796円 )	1日目
6,309円 ( 6,940円 )	1日目
6,572円 ( 7,229円 )	1日目
6,572円 ( 7,229円 )	1日目
6,703円 ( 7,373円 )	1日目
7,098円 ( 7,808円 )	1日目
6,243円 ( 6,867円 )	1日目
6,467円 ( 7,114円 )	1日目
6,734円 ( 7,407円 )	1日目
7,000円 ( 7,700円 )	1日目

基本情報

基本情報

【特長】
・銅電極の加工に特化したロングネックスクエアエンドミル
・切削性の高さと仕上げ面品位を両立させるねじれ角「37.5°」を採用し、加工面への横スジ発生を抑制します
・最適化された刃形状とDLCコーティングにより、長時間の高品位かつ安定した加工が可能です
・銅タングステン電極の加工にも有効です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DHR237 銅電極加工用ロングネックスクエアエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 DHR237 銅電極加工用ロングネックスクエアエンドミル	DLCLS DLCコート 2枚刃銅電極加工用ロングネックスクエアエンドミル	銅加工用ロングネック 2枚刃 CURIB	ＣｒＮコート超硬スクエアエンドミル銅電極加工用/2枚刃/ロングネックタイプ	CPR 樹脂加工用 2枚刃ロングネックスクエア	AZS アルミ加工用 3枚刃ロングネックスクエア
メーカー	日進工具	ユニオンツール	不二越	ミスミ	ユニオンツール	ユニオンツール
通常価格	5,667円-	3,380円 -	4,282円 -	2,640円 -	2,918円 -	3,015円 -
通常出荷日	在庫品1日目〜	2日目〜	在庫品1日目〜	在庫品1日目	1日目〜	1日目〜
加工用途（加工形状）	平面 / 側面 / 溝	側面 / 溝	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	弱ネジレ(1～29°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)
コーティング	非鉄用（DLC）	非鉄用（DLC）	非鉄用（CrN）	非鉄用（CrN）	ノンコート	ノンコート
刃数(枚)	2	2	2	2	2	3
