型番	φd		D	D1	L	L1	ホルダ
型番	区分	把握範囲	D	D1	L	L1	ホルダ
AR 8-d	0.5～ 5	0.2～0.5	8	8.5	13.5	4.6	ECH 5S
AR11-d	1 ～ 7	0.5	11	11.5	18	6.5	ECH 7
AR16-d	1 ～ 10	0.5～1.0	16	17	27	10	ECH10
AR20-d	1 ～13（14）		20	21	31	11	ECH13
AR25-d	1 ～16		25	26	35	11.5	ECH16
AR32-d	3 ～20		32	33	40	12.5	ECH20
AR40-d	4 ～26	1	40	41	46	14.5	ECH26
AR50-d	6 ～34	1 ～2	50	52	60	21	ECH34

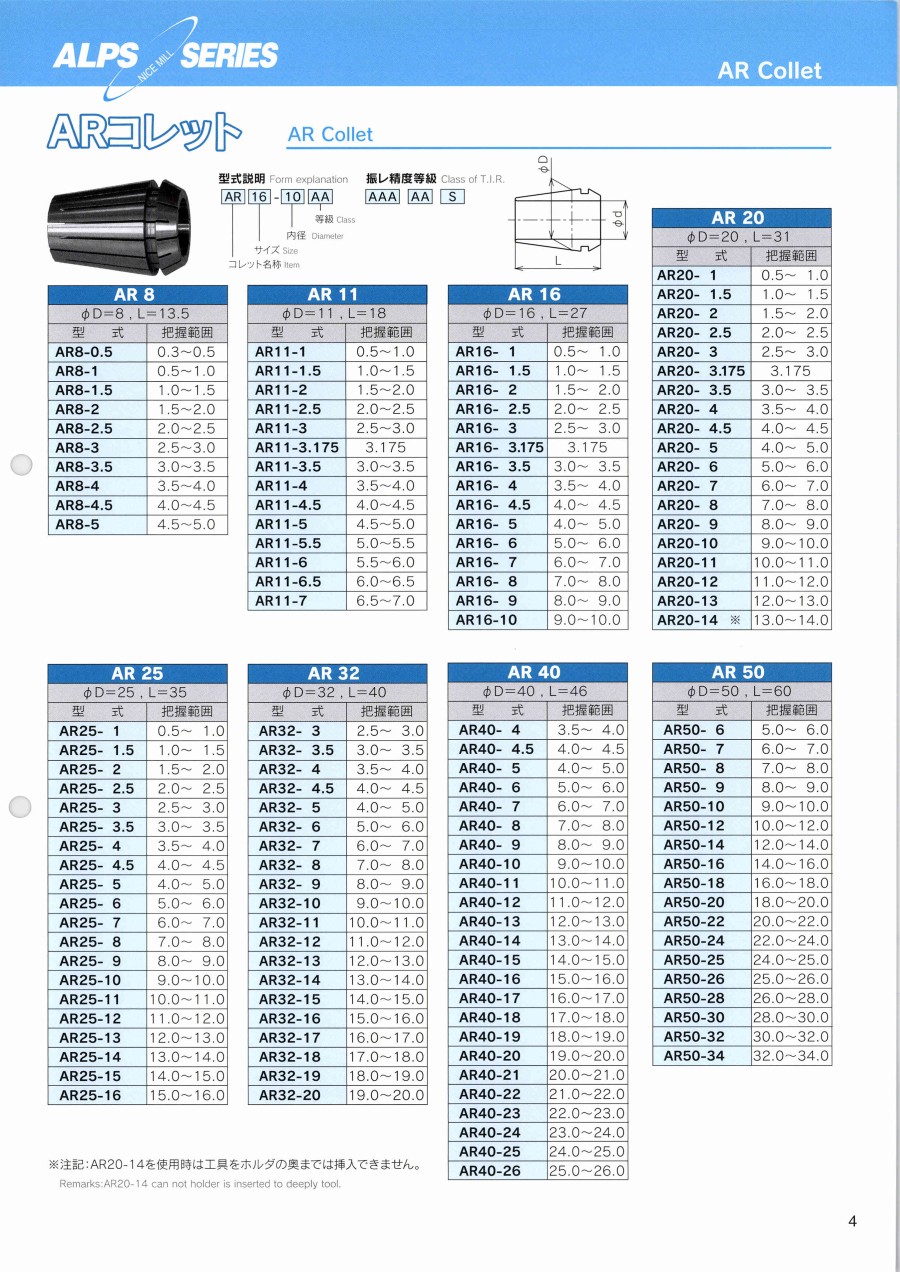

AR 8		AR 11		AR 16		AR 20
φD=8 , L=13.5		φD=11 , L=18		φD=16 , L=27		φD=20 , L=31
型式	把握範囲	型式	把握範囲	型式	把握範囲	型式	把握範囲
AR8-0.5	0.3～0.5	AR11-1	0.5～1.0	AR 16- 1	0.5～ 1.0	AR20- 1	0.5～ 1.0
AR8-1	0.5～1.0	AR11-1.5	1.0～1.5	AR16- 1.5	1.0～ 1.5	AR20- 1.5	1.0～ 1.5
AR8-1.5	1.0～1.5	AR11-2	1.5～2.0	AR16- 2	1.5～ 2.0	AR20- 2	1.5～ 2.0
AR8-2	1.5～2.0	AR11-2.5	2.0～2.5	AR16- 2.5	2.0～ 2.5	AR20- 2.5	2.0～ 2.5
AR8-2.5	2.0～2.5	AR11-3	2.5～3.0	AR16- 3	2.5～ 3.0	AR20- 3	2.5～ 3.0
AR8-3	2.5～3.0	AR11-3.175	3.175	AR16- 3.175	3.175	AR20- 3.175	3.175
AR8-3.5	3.0～3.5	AR11-3.5	3.0～3.5	AR16- 3.5	3.0～ 3.5	AR20- 3.5	3.0～ 3.5
AR8-4	3.5～4.0	AR11-4	3.5 ～4.0	AR16- 4	3.5～ 4.0	AR20- 4	3.5～ 4.0
AR8-4.5	4.0～4.5	AR11-4.5	4.0～4.5	AR16- 4.5	4.0～ 4.5	AR20- 4.5	4.0～ 4.5
AR8-5	4.5～5.0	AR11-5	4.5 ～5.0	AR16- 5	4.0～ 5.0	AR20- 5	4.0～ 5.0
-	-	AR11-5.5	5.0～5.5	AR16- 6	5.0～ 6.0	AR20- 6	5.0～ 6.0
-	-	AR11-6	5.5～6.0	AR16- 7	6.0～ 7.0	AR20- 7	6.0～ 7.0
-	-	AR11-6.5	6.0～6.5	AR16- 8	7.0～ 8.0	AR20- 8	7.0～ 8.0
-	-	AR11-7	6.5～7.0	AR16- 9	8.0～ 9.0	AR20- 9	8.0～ 9.0
-	-	-	-	AR16-10	9.0～10.0	AR20-10	9.0～10.0
-	-	-	-	-	-	AR20-11	10.0～11.0
-	-	-	-	-	-	AR20-12	11.0 ～12.0
-	-	-	-	-	-	AR20-13	12.0 ～13.0
-	-	-	-	-	-	AR20-14 ※	13.0～14.0

AR 25		AR 32		AR 40		AR 50
φD=25 , L=35		φD=32 , L=40		φD=40 , L=46		φD=50 , L=60
型式	把握範囲	型式	把握範囲	型式	把握範囲	型式	把握範囲
AR25- 1	0.5～ 1.0	AR32- 3	2.5～ 3.0	AR40-4	3.5～ 4.0	AR50- 6	5.0～ 6.0
AR25- 1.5	1.0～ 1.5	AR32- 3.5	3.0～ 3.5	AR40- 4.5	4.0～ 4.5	AR50- 7	6.0～ 7.0
AR25- 2	1.5～ 2.0	AR32- 4	3.5～ 4.0	AR40- 5	4.0～ 5.0	AR50- 8	7.0～ 8.0
AR25- 2.5	2.0～ 2.5	AR32- 4.5	4.0～ 4.5	AR40- 6	5.0～ 6.0	AR50- 9	8.0～ 9.0
AR25- 3	2.5～ 3.0	AR32- 5	4.0～ 5.0	AR40- 7	6.0～ 7.0	AR50-10	9.0～10.0
AR25- 3.5	3.0～ 3.5	AR32- 6	5.0～ 6.0	AR40- 8	7.0～ 8.0	AR50-12	10.0～12.0
AR25- 4	3.5～ 4.0	AR32- 7	6.0～ 7.0	AR40- 9	8.0～ 9.0	AR50-14	12.0～14.0
AR25- 4.5	4.0～ 4.5	AR32- 8	7.0～ 8.0	AR40-10	9.0～10.0	AR50-16	14.0～16.0
AR25- 5	4.0～ 5.0	AR32- 9	8.0～ 9.0	AR40-11	10.0～11.0	AR50-18	16.0～18.0
AR25- 6	5.0～ 6.0	AR32-10	9.0～10.0	AR40-12	11.0～12.0	AR50-20	18.0～20.0
AR25- 7	6.0～ 7.0	AR32-11	10.0～11.0	AR40-13	12.0～13.0	AR50-22	20.0～22.0
AR25- 8	7.0～ 8.0	AR32-12	11.0～12.0	AR40-14	13.0～14.0	AR50-24	22.0～24.0
AR25- 9	8.0～ 9.0	AR32-13	12.0～13.0	AR40-15	14.0～15.0	AR50-25	24.0～25.0
AR25-10	9.0～10.0	AR32-14	13.0～14.0	AR40-16	15.0～16.0	AR50-26	25,0～26.0
AR25-11	10.0～11.0	AR32-15	14.0～15.0	AR40-17	16.0～17.0	AR50-28	26.0～28.0
AR25-12	11.0～12.0	AR32-16	15.0～16.0	AR40-18	17.0～18.0	AR50-30	28.0～30.0
AR25-13	12.0～13.0	AR32-17	16.0～17.0	AR40-19	18.0～19.0	AR50-32	30.0～32.0
AR25-14	13.0～14.0	AR32-18	17.0～18.0	AR40-20	19.0～20.0	AR50-34	32.0～34.0
AR25-15	14.0～15.0	AR32-19	18.0～19.0	AR40-21	20.0～21.0	-	-
AR25-16	15.0～16.0	AR32-20	19.0～20.0	AR40-22	21.0～22.0	-	-
-	-	-	-	AR40-23	22.0～23.0	-	-
-	-	-	-	AR40-24	23.0～24.0	-	-
-	-	-	-	AR40-25	24.0～25.0	-	-
-	-	-	-	AR40-26	25.0～26.0	-	-

※注記:AR20-14を使用時は工具をホルダの奥までは挿入できません。

製品の基本仕様・特長

スタンダード（欧米で共用）な１６°デーパ・DIN6499 / ISO15488

コレット専門メーカーとして、35年以上の実績。
高い評価をいただく確かな技術と、高精度で耐久性の高い製品をお届けします。

国内主力旋盤メーカーに標準採用

スイス型NC旋盤のドリルコレット、回転工具用コレット
ターニングセンタ（複合加工機）の回転工具（M機能）のコレット、タップコレット

外形図

型番リスト

表示件数

型番

最小把握径

(mm)

最大把握径

(mm)

全長

(mm)

外径

(mm)

等級

把握径

(mm)

ホルダ内接面径

飛び出し長

等級詳細

適合ホルダ

最小発注数量

-	1.0以下	13.5	8.5	-	0.3～0.5	8	4.6	S級	ECH 5S	1個
-	1.0以下	13.5	8.5	-	0.5～1.0	8	4.6	S級	ECH 5S	1個
-	1.0以下	13.5	8.5	AA級	0.5～1.0	8	4.6	-	ECH 5S	1個
1.0以上	2.0以下	13.5	8.5	-	1.0～1.5	8	4.6	S級	ECH 5S	1個
-	1.0以下	13.5	8.5	AA級	1.0～1.5	8	4.6	-	ECH 5S	1個
1.0以上	2.0以下	13.5	8.5	-	1.5～2.0	8	4.6	S級	ECH 5S	1個
1.0以上	2.0以下	13.5	8.5	AA級	1.5～2.0	8	4.6	-	ECH 5S	1個
2.0以上	3.0以下	13.5	8.5	-	2.0～2.5	8	4.6	S級	ECH 5S	1個
2.0以上	3.0以下	13.5	8.5	AA級	2.0～2.5	8	4.6	-	ECH 5S	1個
2.0以上	3.0以下	13.5	8.5	-	2.5～3.0	8	4.6	S級	ECH 5S	1個
2.0以上	3.0以下	13.5	8.5	AA級	2.5～3.0	8	4.6	-	ECH 5S	1個
3.0以上	4.0以下	13.5	8.5	-	3.0～3.5	8	4.6	S級	ECH 5S	1個
3.0以上	4.0以下	13.5	8.5	AA級	3.0～3.5	8	4.6	-	ECH 5S	1個
3.0以上	4.0以下	13.5	8.5	-	3.5～4.0	8	4.6	S級	ECH 5S	1個
3.0以上	4.0以下	13.5	8.5	AA級	3.5～4.0	8	4.6	-	ECH 5S	1個
4.0以上	5.0以下	13.5	8.5	-	4.0～4.5	8	4.6	S級	ECH 5S	1個
4.0以上	5.0以下	13.5	8.5	AA級	4.0～4.5	8	4.6	-	ECH 5S	1個
4.0以上	5.0以下	13.5	8.5	-	4.5～5.0	8	4.6	S級	ECH 5S	1個
4.0以上	5.0以下	13.5	8.5	AA級	4.5～5.0	8	4.6	-	ECH 5S	1個
-	1.0以下	18	11.5	-	0.5～1.0	11	6.5	S級	ECH 7	1個
-	1.0以下	18	11.5	AA級	0.5～1.0	11	6.5	-	ECH 7	1個
1.0以上	2.0以下	18	11.5	-	1.0～1.5	11	6.5	S級	ECH 7	1個
1.0以上	2.0以下	18	11.5	AA級	1.0～1.5	11	6.5	-	ECH 7	1個
1.0以上	2.0以下	18	11.5	-	1.5～2.0	11	6.5	S級	ECH 7	1個
-	1.0以下	18	11.5	AA級	1.5～2.0	11	6.5	-	ECH 7	1個
2.0以上	3.0以下	18	11.5	-	2.0～2.5	11	6.5	S級	ECH 7	1個
-	1.0以下	18	11.5	AA級	2.0～2.5	11	6.5	-	ECH 7	1個
2.0以上	3.0以下	18	11.5	-	2.5～3.0	11	6.5	S級	ECH 7	1個
2.0以上	3.0以下	18	11.5	AA級	2.5～3.0	11	6.5	-	ECH 7	1個
3.0以上	4.0以下	18	11.5	-	3.0～3.5	11	6.5	S級	ECH 7	1個
-	1.0以下	18	11.5	AA級	3.0～3.5	11	6.5	-	ECH 7	1個
3.0以上	4.0以下	18	11.5	-	3.175	11	6.5	S級	ECH 7	1個
-	1.0以下	18	11.5	AA級	3.175	11	6.5	-	ECH 7	1個
3.0以上	4.0以下	18	11.5	-	3.5～4.0	11	6.5	S級	ECH 7	1個
3.0以上	4.0以下	18	11.5	AA級	3.5～4.0	11	6.5	-	ECH 7	1個
4.0以上	5.0以下	18	11.5	-	4.0～4.5	11	6.5	S級	ECH 7	1個
4.0以上	5.0以下	18	11.5	AA級	4.0～4.5	11	6.5	-	ECH 7	1個
4.0以上	5.0以下	18	11.5	-	4.5～5.0	11	6.5	S級	ECH 7	1個
4.0以上	5.0以下	18	11.5	AA級	4.5～5.0	11	6.5	-	ECH 7	1個
5.0以上	6.0以下	18	11.5	-	5.0～5.5	11	6.5	S級	ECH 7	1個
5.0以上	6.0以下	18	11.5	AA級	5.0～5.5	11	6.5	-	ECH 7	1個
5.0以上	6.0以下	18	11.5	-	5.5～6.0	11	6.5	S級	ECH 7	1個
5.0以上	6.0以下	18	11.5	AA級	5.5～6.0	11	6.5	-	ECH 7	1個
6.0以上	7.0以下	18	11.5	-	6.0～6.5	11	6.5	S級	ECH 7	1個
6.0以上	7.0以下	18	11.5	AA級	6.0～6.5	11	6.5	-	ECH 7	1個
6.0以上	7.0以下	18	11.5	-	6.5～7.0	11	6.5	S級	ECH 7	1個
6.0以上	7.0以下	18	11.5	AA級	6.5～7.0	11	6.5	-	ECH 7	1個
-	1.0以下	27	17	-	0.5～1.0	16	10	S級	ECH10	1個
-	1.0以下	27	17	AA級	0.5～1.0	16	10	-	ECH10	1個
1.0以上	2.0以下	27	17	-	1.0～1.5	16	10	S級	ECH10	1個
1.0以上	2.0以下	27	17	AA級	1.0～1.5	16	10	-	ECH10	1個
1.0以上	2.0以下	27	17	-	1.5～2.0	16	10	S級	ECH10	1個
-	1.0以下	27	17	AA級	1.5～2.0	16	10	-	ECH10	1個
2.0以上	3.0以下	27	17	-	2.0～2.5	16	10	S級	ECH10	1個
-	1.0以下	27	17	AA級	2.0～2.5	16	10	-	ECH10	1個
2.0以上	3.0以下	27	17	-	2.5～3.0	16	10	S級	ECH10	1個
-	1.0以下	27	17	AA級	2.5～3.0	16	10	-	ECH10	1個
3.0以上	4.0以下	27	17	-	3.0～3.5	16	10	S級	ECH10	1個
-	1.0以下	27	17	AA級	3.0～3.5	16	10	-	ECH10	1個
3.0以上	4.0以下	27	17	-	3.175	16	10	S級	ECH10	1個

通常単価(税別) (税込単価)	通常出荷日

8,567円 ( 9,424円 )	3日目
8,567円 ( 9,424円 )	3日目
11,974円 ( 13,171円 )	3日目
8,567円 ( 9,424円 )	3日目
11,974円 ( 13,171円 )	3日目
8,567円 ( 9,424円 )	3日目
11,974円 ( 13,171円 )	3日目
8,567円 ( 9,424円 )	3日目
11,974円 ( 13,171円 )	3日目
6,912円 ( 7,603円 )	3日目
10,319円 ( 11,351円 )	3日目
6,912円 ( 7,603円 )	3日目
10,319円 ( 11,351円 )	3日目
6,912円 ( 7,603円 )	3日目
10,319円 ( 11,351円 )	3日目
6,912円 ( 7,603円 )	3日目
10,319円 ( 11,351円 )	3日目
6,912円 ( 7,603円 )	3日目
10,319円 ( 11,351円 )	3日目
7,788円 ( 8,567円 )	3日目
11,195円 ( 12,315円 )	3日目
7,788円 ( 8,567円 )	3日目
10,898円 ( 11,988円 )	3日目
7,788円 ( 8,567円 )	3日目
11,195円 ( 12,315円 )	3日目
7,788円 ( 8,567円 )	3日目
10,898円 ( 11,988円 )	3日目
6,230円 ( 6,853円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目
9,638円 ( 10,602円 )	4日目
6,230円 ( 6,853円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目
9,638円 ( 10,602円 )	3日目
6,230円 ( 6,853円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目
9,638円 ( 10,602円 )	3日目
6,230円 ( 6,853円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目
9,638円 ( 10,602円 )	3日目
6,230円 ( 6,853円 )	3日目
9,638円 ( 10,602円 )	3日目
7,788円 ( 8,567円 )	3日目
11,195円 ( 12,315円 )	3日目
7,788円 ( 8,567円 )	3日目
10,898円 ( 11,988円 )	3日目
7,788円 ( 8,567円 )	3日目
11,195円 ( 12,315円 )	3日目
7,788円 ( 8,567円 )	3日目
10,898円 ( 11,988円 )	3日目
6,230円 ( 6,853円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目
9,638円 ( 10,602円 )	3日目
6,087円 ( 6,696円 )	3日目

基本情報

基本情報

【特長】
・スタンダード（欧米で共通な）16°テーパ・DIN6499/ISO15488
・国内主力旋盤メーカーに標準採用

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ARコレットチャックのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

フラットドリルに使用

満足度：5.02020/04/08

工作機械に純正で付いていたコレットの交換品として同じ商品を購入しました。フラットドリルをクランプして使用しています。今回...もっと読む

2人が参考にしています。

旋盤のドリル加工

満足度：5.02021/07/29

旋盤でドリル加工する際の使用しております。ドリルはスタブ型を使用し加工、工具が動くことなく安定して加工できております。

1人が参考にしています。

2件全て見る
