型番
製品特長・仕様
| 型番 | つり上げ荷重 （kg） | 揚程 （m） | H | H1 | H2 | H3 | t | D | アーム長 S | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| JBCT1520K | 160 | 3.0 | 3,260 | 1,430 | 1,430 | 400 | 18 | 150 | 1.987 | 301 |
| JBCT1530K | 2,987 | 331 | ||||||||
| JBCT1540K | 3,987 | 349 | ||||||||
| JBCT2520K | 250 | 3.0 | 3,250 | 1,385 | 1,385 | 480 | 18 | 180 | 1,968 | 394 |
| JBCT2540K | 3,968 | 460 | ||||||||
| JBCT4820K | 490 | 3.1 | 3,355 | 1,400 | 1,400 | 555 | 25 | 200 | 1,958 | 595 |
| JBCT4840K | 3,958 | 695 |
| 型番 | W | φP1 | φP2 | φd |
|---|---|---|---|---|
| JBCT1520K | □500 | φ600 | φ450 | φ20 |
| JBCT1530K | ||||
| JBCT1540K | ||||
| JBCT2520K | □500 | φ600 | φ450 | φ20 |
| JBCT2540K | ||||
| JBCT4820K | □600 | φ700 | φ550 | φ24 |
| JBCT4840K |
| - | φA | T | h |
|---|---|---|---|
| 160kg | 60 | 10 | 15 |
| 250kg | 60 | 14 | 15 |
| 490kg | 82 | 16 | 19 |

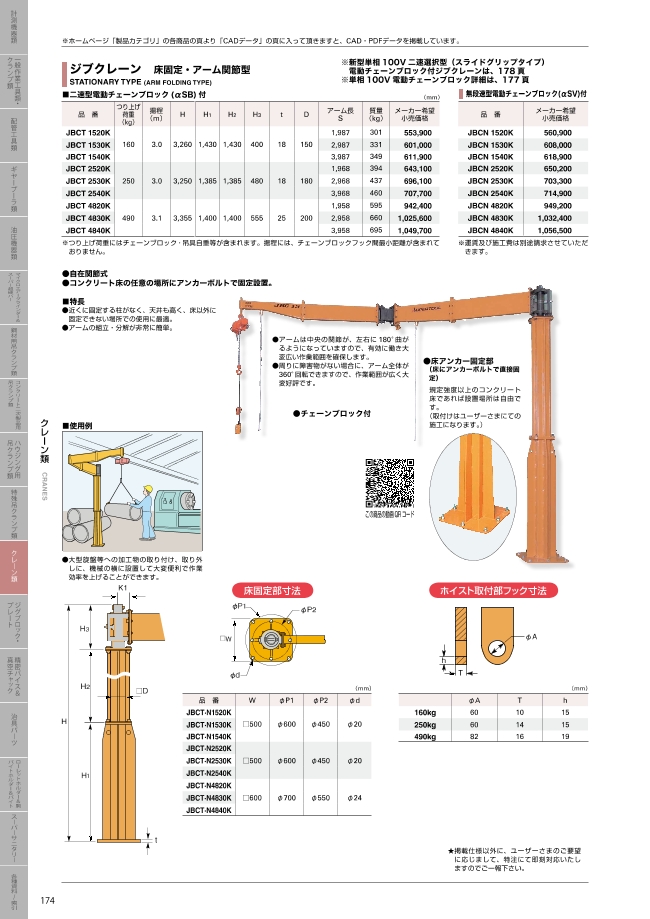

外形図
床固定部寸法
ホイスト取付部フック寸法
使用方法・使用事例
大型旋盤等への加工物の取り付け、取り外しに、機械の横に設置して大変便利で作業効率をあげることができます。
絞り込み条件：4 項目の仕様が未選択です
定格荷重(t)
- 0.25
- 0.16
- 0.49
アーム長さ(m)
- 2
- 4
- 3
トラスココード
- 836-9011
- 836-9010
- 114-1160
- 114-1159
- 836-9013
- 836-9012
- 836-9009
JANコード
- 4967521378826
- 4967521378840
- 4967521378680
- 4967521378697
- 4967521378703
- 4967521378949
- 4967521378963
質量(g)
- 394000.0
- 460000.0
- 301000.0
- 331000.0
- 349000.0
- 595000.0
- 695000.0
有効高さ(m)
- 2685
- 2605
- 2785
揚程(m)
- 3
全高(mm)
- 3250
柱取り付け部旋回角度(°)
- 柱取付なし
タイプ
- JBCT1520K
- JBCT1530K
- JBCT1540K
- JBCT2520K
- JBCT2540K
- JBCT4820K
- JBCT4840K
出荷日
- すべて
- 9日以内
詳細情報
基本情報
【特長】
・コンクリート床の任意の場所にアンカーボルトで固定設置
・近くに固定する柱がなく、天井も高く、床以外に固定出来ない場所での使用に最適
・アームの組立、分解が非常に簡単
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
