【特長】
・アナログ2ch出力
・最高60MHzの正弦波、30MHzの方形波/パルス波に対応
・最高300MS/sのサンプル・レートと、14ビット分解能
・連続/スイープ、変調、バースト（AFG1022型はCH1のみ）出力モードに対応
・6桁の周波数カウンタ機能搭載
・付属品：適合性と安全性に関する指示書、マニュアルCD（以下のPDFを収録）-クイック・スタート・ユーザ・マニュアル（英語/簡体中国語）/プログラマ・マニュアル、仕様および性能検査マニュアル-、電源ケーブル、校正証明書（英文）、USB ケーブル（1本、TypeA-TypeB）、BNC ケーブル（2本）、ヒューズ、カートリッジ（5×20mm、0.5A、250V、遅延型）、ヒューズ、カートリッジ（5×20mm、1A、250V、遅延型）

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

●信号発生器

幅：230mm
高さ：112mm
奥行：307mm
質量：3.4kg

〈スイーブの設定画面〉

任意波形/ファンクション・ジェネレータ AFG1022/AFG1062 製品仕様01

〈周波数カウンタ機能を使った測定画面〉

【仕様】

基本仕様	AFG1022	AFG1062
チャンネル数	2
振幅（50Ω）	1mV_p-p～10V_p-p	1mV_p-p～10V_p-p（25MHz以下） 1mV_p-p～5V_p-p（25MHz超）
出力範囲	±5V
波形	正弦波、方形波、ランプ波、パルス波、DC、ノイズ、任意波形
正弦波	1μHz～25MHz^※1	1μHz～60MHz^※1
方形波	1μHz～12.5MHz^※1	1μHz～30MHz^※1
ランプ波	1μHz～1MHz^※1	1μHz～2MHz^※1
その他の波形	-
ノイズ・タイプ	ホワイト・ガウシャン
ノイズ帯域（-3dB）	25MHz	50MHz
DC（50Ω）	-5～+5V
パルス波	1μHz～12.5MHz	1μHz～30MHz
パルス幅	40.00ns～999s	17.00ns～999s
分解能	10psまたは5桁
パルス・デューティ比	1MHz未満、0.1～99.9%（パルス幅に制限あり） 1MHz以上、50%（固定）
エッジ・トランジション時間	12ns（固定）	10ns（固定）
分解能	-
任意波形	1μHz～10MHz^※3	1μHz～30MHz^※3
有効アナログ周波数帯域（-3dB）	30MHz	60MHz
不揮発生メモリ（波形／設定）	256波形か64MByte/31
メモリ：サンプル・レート	2～8,192：125MS/s	2～1M：300MS/s
垂直軸分解能	14ビット
立上り／立下り時間	10ns以下	8ns以下
ジッタ（実効値）	6ns（代表値）
変調	AM／FM／PM／FSK	AM／FM／PM／ASK／FSK／PSK／PWM
その他の出力モード	スイープ（リニア、対数）、バースト（トリガ、ゲート）、AFG1022はch1のみ
周波数の設定分解能	1μHzまたは12桁
内部周波数リファレンス（エージング）	±1ppm／年
振幅（開放端）	2mV_p-p～20V_p-p	2mV_p-p～20V_p-p（25MHz以下） 2mV_p-p～10V_p-p（25MHz超）
振幅分解能	1mV_p-p、1mV_rms、または4桁
外部リファレンス	入力／出力
外部加算入力	なし
インタフェース	ホストおよびデバイス、USB TMC コンプライアンス
メニューおよびオンライン・ヘルプの言語	英語、簡体中国語
その他の機能	周波数カウンタ機能（6桁、0.1Hz～200MHz）

※1 バースト時は最小2MHz、最大周波数が1/2になります。
※3 バースト時2MHz～2.5MHz

【推奨アクセサリ】
174-4401-XX…USBケーブル（TypeA-TypeBケーブル、約90cm）
174-5194-XX…USBケーブル（TypeA-TypeBケーブル、約180cm）
012-1732-XX…BNCケーブル・アセンブリ（0～1GHz、シールド、約90cm）
159-0568-XX…ヒューズ、カートリッジ（100V用、5×20mm、0.5A、250V、遅延型）
159-0569-XX…ヒューズ、カートリッジ（200V用、5×20mm、1A、250V、遅延型）

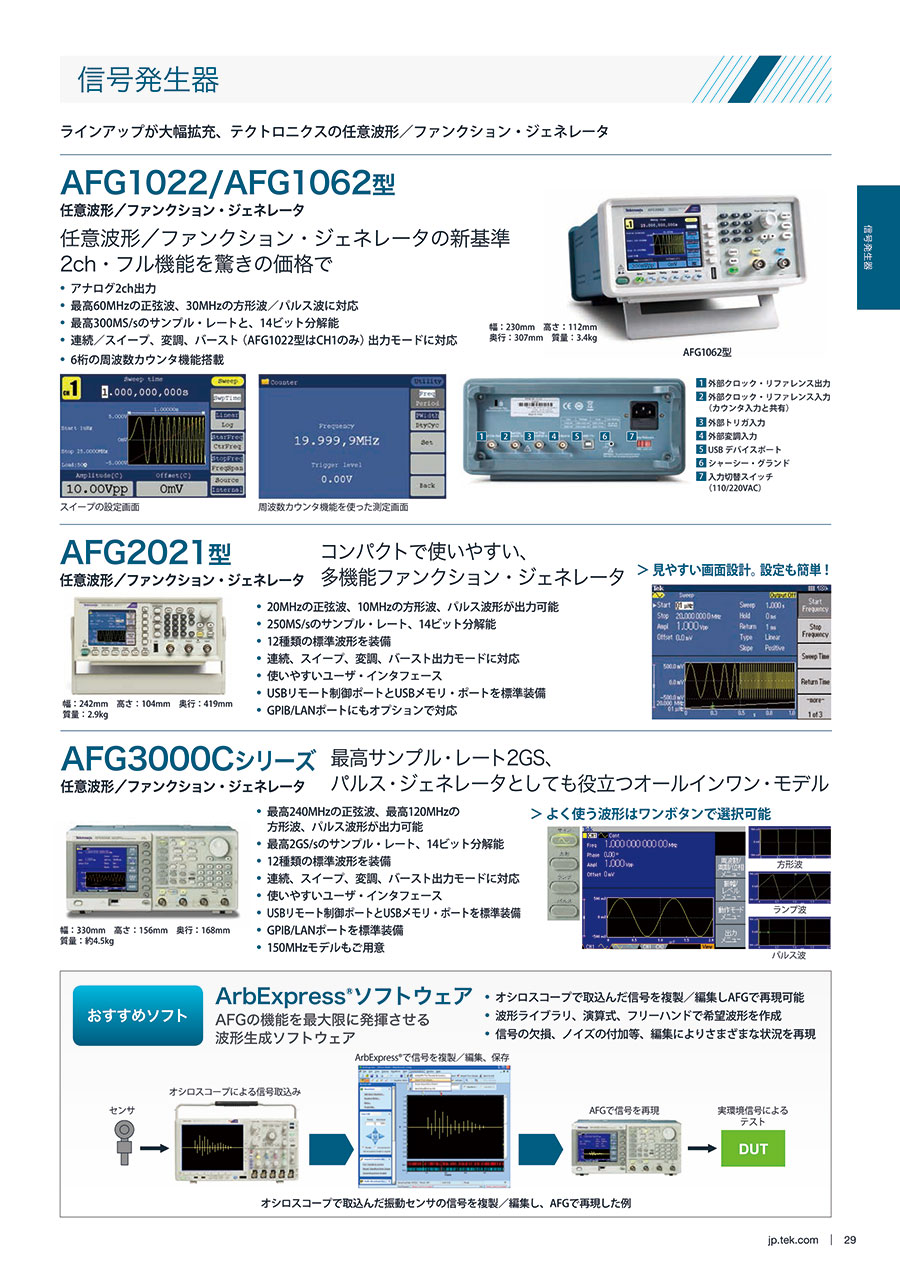

カタログ
