ケースレーインスツルメンツ

2100シリーズ　6.5桁USBマルチメータ

カタログ |

数量スライド割引

通常単価(税別): 200,038円

税込単価: 220,042円

・2100シリーズUSBマルチメータは、一般的な5.5桁デジタル・マルチメータ...

アナログ/デジタル
デジタル
商品区分
本体
測定項目
直流電圧 / 交流電圧 / 直流電流 / 交流電流 / 抵抗 / 温度 / 周波数 / 導通チェック / ダイオード試験
CE
あり
レンジ切替
自動
測定範囲：直流電圧 (V)
0～1000
測定範囲：交流電圧 (V)
0～750
測定範囲：直流電流 (A)
0～3
測定範囲：交流電流 (A)
0～3
測定範囲：抵抗 (Ω)
0～100M
測定範囲：温度 (℃)
-200～630
測定範囲：周波数 (Hz)
3～300k
検電機能
なし
データホールド
あり
省電力機能
なし
リラティブ機能
なし
バーグラフ表示
なし
最大最小平均表示
なし
測定データ転送機能
あり（オプション不要）
電源
AC 120/220/240V
寸法 (mm)
256×375×112
本体質量 (g)
4100
付属品
操作マニュアル（CD）、仕様書、LabVIEWドライバ、ケースレーI/Oレイヤー、USBケーブル、電源ケーブル、安全テストリード、KIツール/KIリンクアドイン

2100/100

2100/100の仕様・寸法情報

アナログ/デジタル

デジタル

商品区分

本体

測定項目

直流電圧 / 交流電圧 / 直流電流 / 交流電流 / 抵抗 / 温度 / 周波数 / 導通チェック / ダイオード試験

あり

レンジ切替

自動

測定範囲：直流電圧(V)

0～1000

測定範囲：交流電圧(V)

0～750

測定範囲：直流電流(A)

0～3

測定範囲：交流電流(A)

0～3

測定範囲：抵抗(Ω)

0～100M

測定範囲：温度(℃)

-200～630

測定範囲：周波数(Hz)

3～300k

検電機能

なし

データホールド

あり

省電力機能

なし

リラティブ機能

なし

バーグラフ表示

なし

最大最小平均表示

なし

測定データ転送機能

あり（オプション不要）

電源

AC 120/220/240V

寸法(mm)

256×375×112

本体質量(g)

4100

付属品

操作マニュアル（CD）、仕様書、LabVIEWドライバ、ケースレーI/Oレイヤー、USBケーブル、電源ケーブル、安全テストリード、KIツール/KIリンクアドイン

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

2100/100

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

200,038円

( 220,042円 )

4日目

基本情報

・2100シリーズUSBマルチメータは、一般的な5.5桁デジタル・マルチメータの価格に抑えながら、優れた基本測定確度（0.0038%）と6.5桁の分解能を実現。
・このDMMは11種類の測定機能と8種類の演算関数を備えており、代表的な測定パラメータをすべてカバー。
・USBケーブル、プローブ、ソフトウェアといったアクセサリがすべて付属しているため、さまざまな用途にご使用可能。
【特長】
・5.5桁の価格で購入できる高精度6.5桁デジタル・マルチメータ
・11種類の測定機能
・すべての機能で十分な確度を実現
・Microsoft® WordとExcelに対応したグラフ化とデータ共有用のPCソフトウェア・ユーティリティが付属
・優れた堅牢性、入力端子は前面と背面を選択可能
・ベンチトップDMMとしてまたはシステム・アプリケーションとして、さまざまな精密測定に対応できるため、研究開発エンジニア、テスト・エンジニア、科学者、学生などの方に最適

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

AC CMRR	70dB（1kΩアンバランスのLOリードに対して）
電源電圧	120V／220V／240V
電源周波数	50Hz／60Hz自動検出
消費電力	最大25VA
デジタルI/Oインタフェース	USB互換のタイプB接続
環境	室内使用に限定
動作温度	+5～+40℃
動作湿度	31℃までの温度に対して最大相対湿度80%、40℃では50%相対湿度で、直線的に減少
保存温度	-23～+65℃
動作高度	海抜2,000mまで
寸法（ベンチ使用、ハンドルと脚部含む）	（高さ）112×（幅）256×（奥行）375mm
質量	4.1kg
安全性	European Union Directive 73/23/ECC, EN61010-1に適合
EMC	European Union Directive 89/336/EEC, EN61326-1に適合
保証	1年
付属アクセサリ	操作マニュアル（CD）、仕様書、LabVIEWドライバ、ケースレーI/Oレイヤー、USBケーブル、電源ケーブル、安全テストリード、KIツール／KIリンクアドイン（Microsoft Word、Excel用）

【仕様】

●DC特性：確度¹±（読みの%+レンジの%）

機能	レンジ	分解能	入力抵抗	1年、23±5℃
DC電圧	100.0000mV	0.1μV	＞10GΩ	0.0055+0.0040
	1.000000V	1.0μV	＞10GΩ	0.0045+0.0008
	10.00000V	10μV	＞10GΩ	0.0038+0.0006
	100.0000V	100μV	10MΩ	0.0050+0.0007
	1,000.000V	1mV	10MΩ	0.0055+0.0010

機能	レンジ	分解能	並列抵抗	1年
DC電流	10.00000mA	10nA	5.1Ω	0.055+0.025
	100.0000mA	100nA	5.1Ω	0.055+0.006
	1.000000A	1μA	0.1Ω	0.120+0.015
	3.00000A	10μA	0.1Ω	0.150+0.025

機能	レンジ	分解能	テスト電流	1年
抵抗²	100.0000Ω	100μΩ	1mA	0.015+0.005
	1.000000kΩ	1mΩ	1mA	0.015+0.002
	10.00000kΩ	10mΩ	100μA	0.013+0.002
	100.0000kΩ	100mΩ	10μA	0.015+0.002
	1.000000MΩ	1Ω	5μA	0.017+0.002
	10.00000MΩ	10Ω	500nA	0.045+0.002
	100.0000MΩ	100Ω	500nA\|\|10MΩ	1.00+0.020
ダイオード試験	1.0000V	10μV	1mA	0.040+0.020
導通	1,000.00Ω	10mΩ	1mA	0.024+0.030

DC注記：
1. 仕様は2時間のウォームアップ後に有効
a. ADC：連続トリガーモードに設定
b. 入力バイアス電流：＜30pA@25℃
c. 入力保護：全レンジで1,000V（2W入力）
d. 測定レート：1PLC
2. 仕様は4線オームモードの場合。2線オームでは、ゼロヌルを使うか、表示の読みから測定リードの抵抗分を差し引く。
a. 最大リード抵抗：リード当たりレンジの10%（100Ω、1kΩレンジ）、リード当たり1kΩを加える（その他のレンジ）

●測定ノイズ除去：DC（60Hz／50Hz）

レート	桁	CMRR¹	NMRR²
10PLC	6 1/2	140dB	60dB
1PLC	5 1/2	140dB	60dB

1. LOリードで1kΩアンバランスの場合
2. 電源周波数±0.1%の場合

●温度（RTD）

レンジ	分解能	4線確度¹、1年
-100～+100℃	0.001℃	±0.1℃
-200～+630℃	0.001℃	±0.2℃

RTDタイプ：100Ωプラチナ（PT100）、D100、F100、PT385またはPT3916
最大リード抵抗（各リード）：12Ω（規定確度を達成するため）
センサ電流：1mA（パルス）
1. プローブ誤差を除く。23℃±5℃

●AC特性：確度¹±（読みの%+レンジの%）

機能	レンジ	周波数（Hz）	1年、±（読みの%） 23℃±5℃
周波数と周期	100mV to 750V²	3-5	0.10
		5-40	0.05
		40-300k	0.01

機能	レンジ	分解能	周波数（Hz）	1年、23℃±5℃
AC電圧（RMS電圧）	100.0000mV	0.1μV	3-5	1.15+0.05
			5-10	0.45+0.05
			10-20k	0.08+0.05
			20k-50k	0.15+0.06
			50k-100k	0.70+0.09
			100k-300k	4.25+0.60
	1.000000V to 750.000V²	1.0μV to 1mV	3-5	1.10+0.04
			5-10	0.4+0.04
			10-20k	0.08+0.04
			20k-50k	0.14+0.06
			50k-100k	0.70+0.08
			100k-300k	4.35+0.50
AC電流（RMS電流）	1.000000A	1μA	3-5	1.10+0.05
			5-10	0.40+0.05
			10-5k	0.15+0.05
	3.000000A	10μA	3-5	1.25+0.07
			5-10	0.45+0.07
			10-5k	0.20+0.07

AC注記：
1. 仕様は6 1/2桁で2時間ウォームアップした場合に有効
a. スローACフィルタ：3Hzバンド幅
b. 純サイン波入力：＞レンジの5%
2. 750VACレンジは100kHzに制限される

背面パネル

【セットアップソフト、PCユーティリティを内蔵】

プログラミングをすればセットアップ、チェック、結果のグラフ表示が必要な基本測定を簡素化できますが、KIツールアプリケーションは、プログラミングをすることなくチャート化やグラフ化を行えます。スケールやオフセット、レベルを調整して、信号やノイズの経時変化をビジュアルに細部まで捉えることができます。また、表データやSCPIコマンドプロンプトのウインドウもあるので柔軟性があります。データはディスクに格納することができます。

Microsoft Excelで利用可能なアドイン・ユーティリティも付属されていて、グラフ表示の選択、測定器の設定、収集されたデータ点数も含めて標準のMicrosoft Excelの表にデータをすばやく転送できます。その後、データは標準またはオプションのMicrosoft Excelの機能（グラフィック表示、統計図表、トレンドなど）を使って解析できます。Microsoft Wordをサポートするバージョンも含まれていて、データをレポートに直接格納することができます。

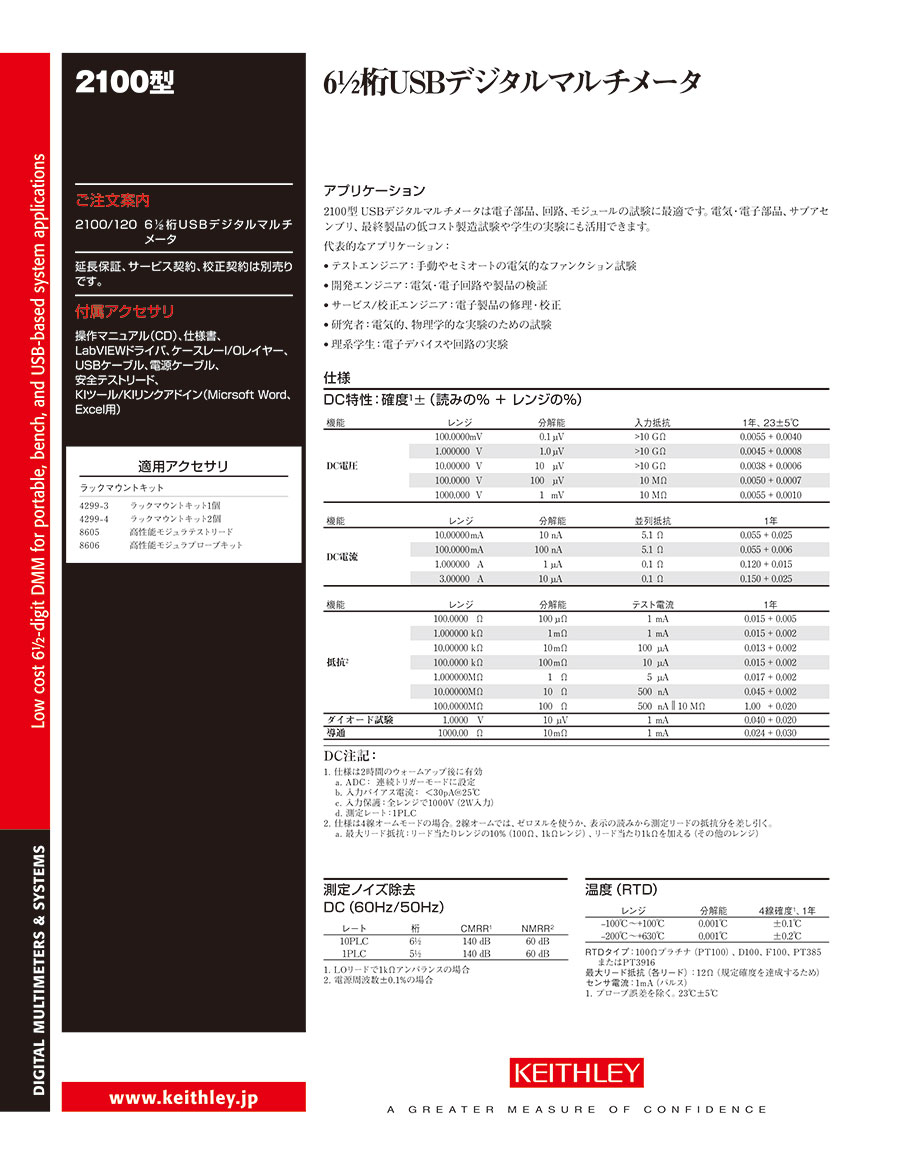

カタログ
