自動機用ブラシレス電動ドライバ DLV30A/45A/70Aシリーズ

通常単価(税別): 93,177円～125,954円特別価格

税込単価: 102,495円～138,549円特別価格

一部SALE 2026.03.31まで

通常出荷日：1日目～19日目

【特長】・環境にやさしいブラシレスモータ搭載。・トランスレスタイプ。・ドライバはXYZロボットに搭載が...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

電源 (V)
AC100　50/60Hz
消費電力 (W)
45
トルク調整
無段階
入力信号
スタート、正転、逆転信号(電圧DC5～24[V]／電流DC0.5～5[mA])
出力信号
トルクアップ信号 (電圧DC30[V] 以下／電流20[mA]以下)
仕様
スタート方式：外部入力信号

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

ビットアース：ビットとワークが接触した時の静電破壊を防止します。

フランジカップリング

【仕様】

型番		30Aシリーズ			45Aシリーズ（高トルク）		70Aシリーズ（高トルク）
		低速	標準	高速	低速	高速	低速
		DLV30A06A-F	DLV30A12A-F	DLV30A20A-F	DLV45A06A-F	DLV45A12A-F	DLV70A06A-F
入力電源		AC100V 50/60Hz
トルク調整		無段階
トルク（N・m）		低トルク用スプリング（付属品）0.40～1.60			2.00～4.50		3.80～7.00
トルク（N・m）		高トルク用スプリング（標準装備）1.20～3.00			2.00～4.50		3.80～7.00
無負荷回転速度（min^-1）		650	1,200	2,000	650	1,200	650
適合ねじ（目安）（mm）	小ねじ	2.6～5.0			4.5～6.0		5.0～8.0
適合ねじ（目安）（mm）	タッピンねじ	2.5～4.0			4.0～5.0		4.5～6.0
質量（kg）		0.76			0.84
消費電力（W）		45
スタート方式		外部入力信号
入力信号		スタート、正転、逆転信号（電圧DC5～24〔［V］／電流DC0.5～5［mA］）
出力信号		トルクアップ信号（電圧DC30［V］以下／電流20［mA］以下）
適合ビット（mm）
付属品		ビットNK31×2×6×70：1本低トルク用ばね：1個			ビットNK35×2×7×75：1本

【出力トルク目盛り対応表（目安）】

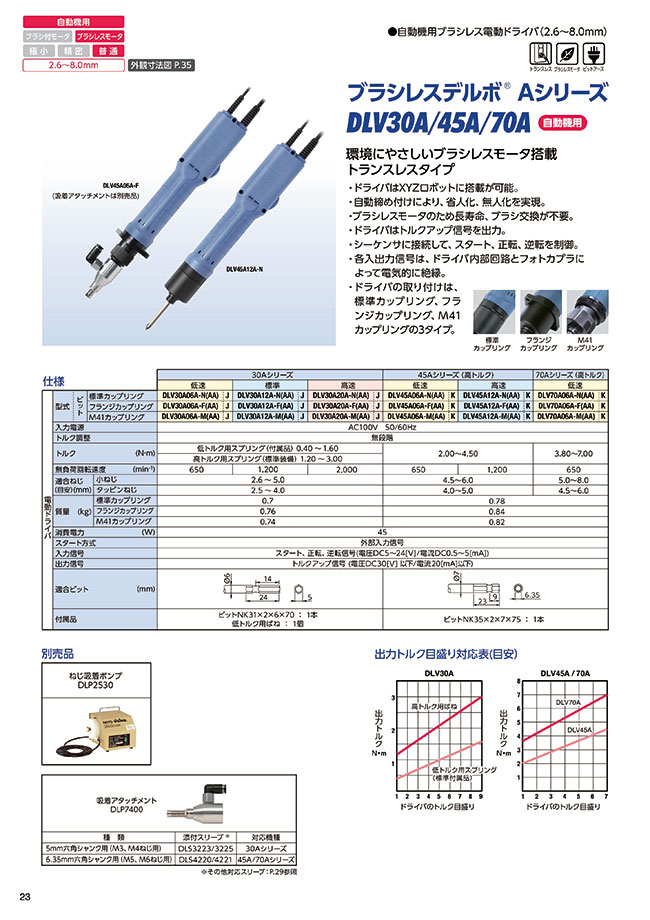

自動機用ブラシレス電動ドライバ DLV30A/45A/70Aシリーズ製品仕様03

外形図

単位：mm

DLV30A06A-F／DLV30A12A-F／DLV30A20A-F

DLV45A06A-F／DLV45A12A-F／DLV70A06A-F

使用方法・使用事例

使用事例

ドライバ使用例

商品TOP

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

商品タイプ
- 本体
出力トルク(N・m)
- 低トルク用スプリング（付属品） 0.40 ～ 1.60、高トルク用スプリング（標準装備） 1.20 ～ 3.00
- 2.00～4.50
- 3.80～7.00
適合ねじ：小ねじ(mm)
- 2.6 ～ 5.0
- 4.5～6.0
- 5.0～8.0
適合ねじ：タッピンねじ(mm)
- 2.5 ～ 4.0
- 4.0～5.0
- 4.5～6.0
回転速度(min⁻¹)
- 2,000
- 650
- 1200
JANコード
- 4992338537258
- 4992338537487
- 4992338539603
- 4992338540845
- 4992338588243
タイプ
- DLV30A
- DLV45A
- DLV70A
出荷日
すべて
1日以内
19日以内

型番リスト

表示件数

型番

商品タイプ

出力トルク

(N・m)

適合ねじ：小ねじ

(mm)

適合ねじ：タッピンねじ

(mm)

回転速度

(min⁻¹)

JANコード

商品タイプ

質量

(kg)

最小発注数量

-	低トルク用スプリング（付属品） 0.40 ～ 1.60、高トルク用スプリング（標準装備） 1.20 ～ 3.00	2.6 ～ 5.0	2.5 ～ 4.0	650	4992338537258	フランジカップリング　低速	0.76	1個
-	低トルク用スプリング（付属品） 0.40 ～ 1.60、高トルク用スプリング（標準装備） 1.20 ～ 3.00	2.6 ～ 5.0	2.5 ～ 4.0	1200	4992338588243	フランジカップリング　標準	0.76	1個
-	低トルク用スプリング（付属品） 0.40 ～ 1.60、高トルク用スプリング（標準装備） 1.20 ～ 3.00	2.6 ～ 5.0	2.5 ～ 4.0	2,000	4992338537487	フランジカップリング　高速	0.76	1個
本体	2.00～4.50	4.5～6.0	4.0～5.0	650	4992338539603	フランジカップリング　低速（高トルク）	0.84	1個
-	2.00～4.50	4.5～6.0	4.0～5.0	1200	4992338539603	フランジカップリング　高速（高トルク）	0.84	1個
-	3.80～7.00	5.0～8.0	4.5～6.0	650	4992338540845	フランジカップリング　低速（高トルク）	0.84	1個

通常単価(税別) (税込単価)	通常出荷日

93,177円 ( 102,495円 )	19日目
93,177円 ( 102,495円 )	19日目
93,177円 ( 102,495円 )	19日目
125,954円98,483円 ( 108,331円 )	1日目
108,118円 ( 118,930円 )	19日目
122,353円 ( 134,588円 )	19日目

詳細情報

基本情報

【特長】
・環境にやさしいブラシレスモータ搭載。
・トランスレスタイプ。
・ドライバはXYZロボットに搭載が可能。
・自動締め付けにより、省人化、無人化を実現。
・ブラシレスモータのため長寿命、ブラシ交換が不要。
・ドライバはトルクアップ信号を出力。
・シーケンサに接続して、スタート、正転、逆転を制御。
・各入出力信号は、ドライバ内部回路とフォトカプラによって電気的に絶縁。
・ドライバの取り付けは、標準カップリング、フランジカップリング、M41カップリングの3タイプ。
