ユニオンツール

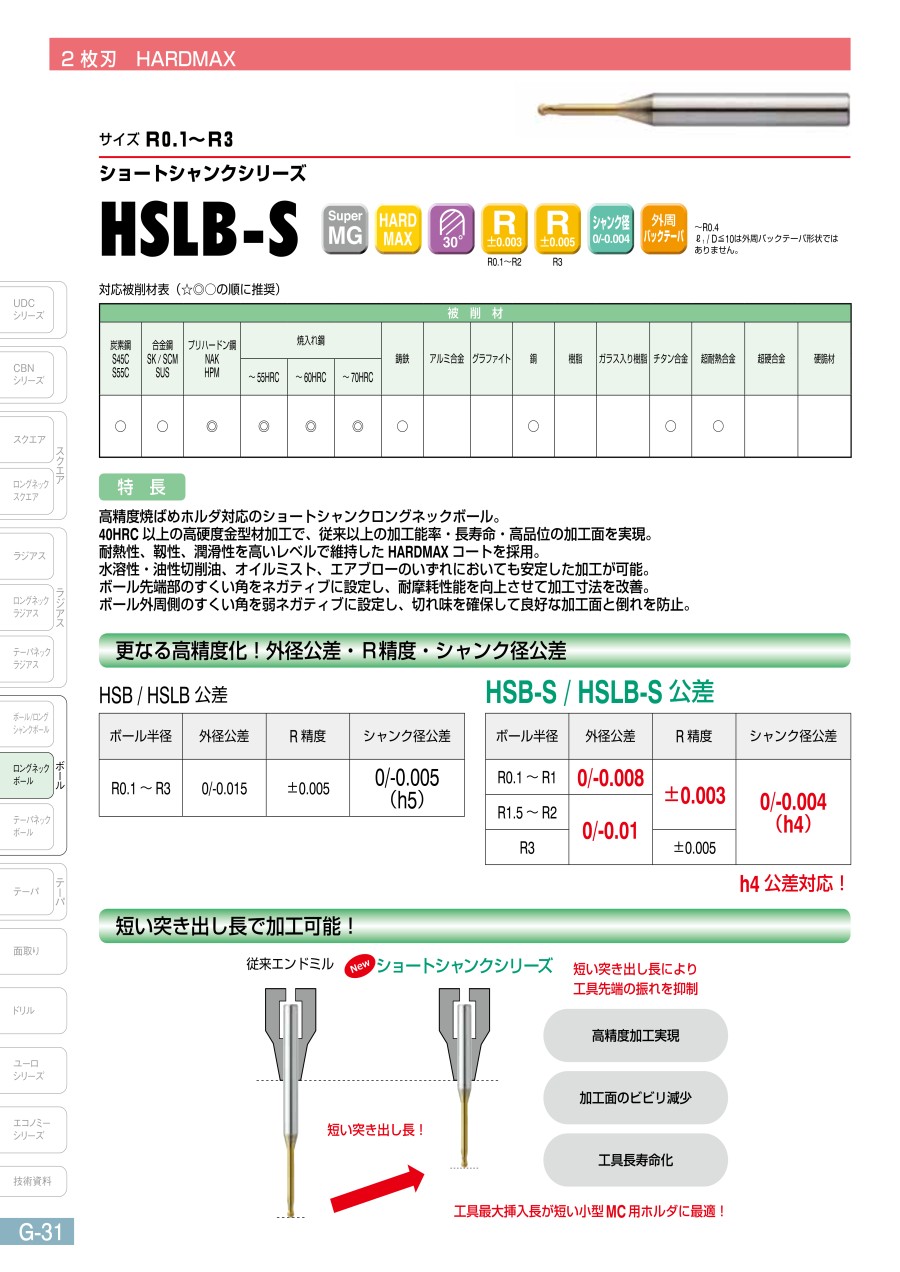

2枚刃ショートシャンクロングネックボールエンドミル HSLB-S

カタログ |

数量スライド割引

通常単価(税別): 2,395円～3,791円

税込単価: 2,635円～4,170円

【特長】・短い突き出し長で加工可能。・高精度焼ばめホルダ対応のショートシャンク...

加工用途（加工形状）
曲面 / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーティング詳細
HARDMAXコート
ねじれ角詳細
30

未確定：候補が61型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

首部勾配

(°)

JANコード

刃径公差

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.2	0.16	0.1	0.5	4	35	±3	16	4560295099067	-0.008～0	0.19	0.63	0.66	0.68	0.71	0.76	1個
0.2	0.16	0.1	1	4	35	±3	16	4560295099074	-0.008～0	0.19	1.15	1.2	1.24	1.28	1.37	1個
0.3	0.24	0.15	0.5	4	35	±3	16	4560295099081	-0.008～0	0.29	0.63	0.65	0.68	0.7	0.75	1個
0.3	0.24	0.15	0.75	4	35	±3	16	4560295099098	-0.008～0	0.29	0.89	0.92	0.96	0.99	1.05	1個
0.3	0.24	0.15	1	4	35	±3	16	4560295099104	-0.008～0	0.29	1.15	1.19	1.23	1.27	1.36	1個
0.3	0.24	0.15	1.5	4	35	±3	16	4560295099111	-0.008～0	0.29	1.66	1.72	1.77	1.83	1.96	1個
0.4	0.32	0.2	0.5	4	35	±3	16	4560295099128	-0.008～0	0.39	0.63	0.65	0.67	0.7	0.74	1個
0.4	0.32	0.2	1	4	35	±3	16	4560295099135	-0.008～0	0.39	1.15	1.19	1.23	1.26	1.35	1個
0.4	0.32	0.2	1.5	4	35	±3	16	4560295099142	-0.008～0	0.39	1.66	1.71	1.77	1.82	1.95	1個
0.4	0.32	0.2	2	4	35	±3	16	4560295099159	-0.008～0	0.39	2.18	2.25	2.32	2.39	2.56	1個
0.4	0.32	0.2	2.5	4	35	±3	16	4560295099166	-0.008～0	0.39	2.7	2.78	2.87	2.96	3.17	1個
0.4	0.32	0.2	3	4	35	±3	16	4560295099173	-0.008～0	0.39	3.21	3.31	3.42	3.53	3.79	1個
0.5	0.4	0.25	1	4	35	±3	16	4560295099180	-0.008～0	0.49	1.15	1.19	1.22	1.26	1.34	1個
0.5	0.4	0.25	1.5	4	35	±3	16	4560295099197	-0.008～0	0.49	1.65	1.71	1.76	1.82	1.94	1個
0.5	0.4	0.25	2	4	35	±3	16	4560295099203	-0.008～0	0.49	2.18	2.24	2.31	2.39	2.55	1個
0.5	0.4	0.25	2.5	4	35	±3	16	4560295099210	-0.008～0	0.49	2.69	2.78	2.86	2.96	3.16	1個
0.5	0.4	0.25	3	4	35	±3	16	4560295099227	-0.008～0	0.49	3.21	3.31	3.41	3.53	3.77	1個
0.6	0.48	0.3	1	4	35	±3	16	4560295099234	-0.008～0	0.59	1.14	1.18	1.22	1.25	1.33	1個
0.6	0.48	0.3	1.5	4	35	±3	16	4560295099241	-0.008～0	0.59	1.65	1.71	1.76	1.81	1.93	1個
0.6	0.48	0.3	2	4	35	±3	16	4560295099258	-0.008～0	0.59	2.17	2.24	2.31	2.38	2.54	1個
0.6	0.48	0.3	3	4	35	±3	16	4560295099265	-0.008～0	0.59	3.21	3.31	3.41	3.52	3.76	1個
0.6	0.48	0.3	4	4	40	±3	16	4560295099272	-0.008～0	0.59	4.24	4.37	4.51	4.66	4.99	1個
0.6	0.48	0.3	5	4	40	±3	16	4560295099289	-0.008～0	0.59	5.27	5.44	5.61	5.8	6.21	1個
0.6	0.48	0.3	6	4	40	±3	16	4560295099296	-0.008～0	0.59	6.3	6.5	6.71	6.93	7.43	1個
0.8	0.64	0.4	2	4	35	±3	16	4560295099302	-0.008～0	0.79	2.17	2.23	2.3	2.37	2.52	1個
0.8	0.64	0.4	3	4	35	±3	16	4560295099319	-0.008～0	0.79	3.21	3.3	3.4	3.5	3.74	1個
0.8	0.64	0.4	4	4	35	±3	16	4560295099326	-0.008～0	0.79	4.24	4.36	4.5	4.64	4.97	1個
0.8	0.64	0.4	6	4	40	±3	16	4560295099333	-0.008～0	0.79	6.3	6.49	6.7	6.92	7.41	1個
1	0.8	0.5	2	4	35	±3	16	4560295099340	-0.008～0	0.98	2.18	2.24	2.3	2.36	2.51	1個
1	0.8	0.5	2.5	4	35	±3	16	4560295099357	-0.008～0	0.98	2.7	2.77	2.85	2.93	3.12	1個
1	0.8	0.5	3	4	35	±3	16	4560295099364	-0.008～0	0.98	3.21	3.3	3.4	3.5	3.73	1個
1	0.8	0.5	4	4	35	±3	16	4560295099371	-0.008～0	0.98	4.24	4.37	4.5	4.64	4.96	1個
1	0.8	0.5	6	4	40	±3	16	4560295099388	-0.008～0	0.98	6.31	6.5	6.7	6.92	7.4	1個
1	0.8	0.5	8	4	40	±3	16	4560295099395	-0.008～0	0.98	8.37	8.63	8.9	9.2	9.85	1個
1.5	1.2	0.75	3	4	35	±3	16	4560295099401	-0.008～0	1.47	3.1	3.18	3.26	3.35	3.55	1個
1.5	1.2	0.75	4	4	35	±3	16	4560295099418	-0.008～0	1.47	4.13	4.24	4.36	4.49	4.77	1個
1.5	1.2	0.75	6	4	40	±3	16	4560295099425	-0.008～0	1.47	6.19	6.37	6.56	6.76	7.22	1個
1.5	1.2	0.75	8	4	40	±3	16	4560295099432	-0.008～0	1.47	8.25	8.5	8.76	9.04	9.67	1個
1.5	1.2	0.75	10	4	40	±3	16	4560295099449	-0.008～0	1.47	10.32	10.63	10.96	11.32	12.11	1個
2	1.6	1	3	4	35	±3	16	4560295099456	-0.008～0	1.98	3.07	3.14	3.21	3.29	3.47	1個
2	1.6	1	4	4	35	±3	16	4560295099463	-0.008～0	1.98	4.1	4.2	4.31	4.43	4.7	1個
2	1.6	1	6	4	35	±3	16	4560295099470	-0.008～0	1.98	6.16	6.33	6.51	6.71	7.14	1個
2	1.6	1	8	4	40	±3	16	4560295099487	-0.008～0	1.98	8.23	8.46	8.72	8.99	9.59	1個
2	1.6	1	10	4	40	±3	16	4560295099494	-0.008～0	1.98	10.29	10.59	10.92	11.26	12.04	1個
2	1.6	1	12	4	45	±3	16	4560295099500	-0.008～0	1.98	12.35	12.72	13.12	13.54	14.48	1個
2	1.6	1	14	4	45	±3	16	4560295099517	-0.008～0	1.98	14.41	14.85	15.32	15.82	16.93	1個
2	1.6	1	16	4	50	±3	16	4560295099524	-0.008～0	1.98	16.48	16.98	17.52	18.1	19.38	1個
2	1.6	1	20	4	50	±3	16	4560295099531	-0.008～0	1.98	20.6	21.24	21.92	22.65	干渉なし	1個
3	2.4	1.5	6	4	35	±3	16	4560295099548	-0.01～0	2.95	6.2	6.35	6.52	6.69	7.09	1個
3	2.4	1.5	8	4	40	±3	16	4560295099555	-0.01～0	2.95	8.26	8.48	8.72	8.97	9.54	1個
3	2.4	1.5	10	4	40	±3	16	4560295099562	-0.01～0	2.95	10.32	10.61	10.92	11.25	干渉なし	1個
3	2.4	1.5	12	4	40	±3	16	4560295099579	-0.01～0	2.95	12.38	12.74	13.12	13.53	干渉なし	1個
3	2.4	1.5	16	4	45	±3	16	4560295099586	-0.01～0	2.95	16.51	17	17.52	干渉なし	干渉なし	1個
3	2.4	1.5	20	4	50	±3	16	4560295099593	-0.01～0	2.95	20.64	21.26	干渉なし	干渉なし	干渉なし	1個
4	3.2	2	8	4	35	±3	-	4560295099609	-0.01～0	3.95	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個
4	3.2	2	10	4	40	±3	-	4560295099616	-0.01～0	3.95	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個
4	3.2	2	12	4	40	±3	-	4560295099623	-0.01～0	3.95	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個
4	3.2	2	16	4	45	±3	-	4560295099630	-0.01～0	3.95	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個
4	3.2	2	20	4	50	±3	-	4560295099647	-0.01～0	3.95	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個
6	4.8	3	15	6	45	±5	-	4560295099654	-0.01～0	5.95	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個

通常単価(税別) (税込単価)	通常出荷日

3,662円 ( 4,028円 )	2日目
3,662円 ( 4,028円 )	2日目
3,631円 ( 3,994円 )	2日目
3,631円 ( 3,994円 )	2日目
3,631円 ( 3,994円 )	2日目
3,791円 ( 4,170円 )	2日目
2,938円 ( 3,232円 )	2日目
2,938円 ( 3,232円 )	2日目
2,968円 ( 3,265円 )	2日目
2,999円 ( 3,299円 )	1日目
3,062円 ( 3,368円 )	2日目
3,174円 ( 3,491円 )	2日目
2,938円 ( 3,232円 )	2日目
2,938円 ( 3,232円 )	2日目
2,938円 ( 3,232円 )	1日目
2,938円 ( 3,232円 )	2日目
2,938円 ( 3,232円 )	2日目
2,715円 ( 2,987円 )	2日目
2,590円 ( 2,849円 )	2日目
2,590円 ( 2,849円 )	2日目
2,618円 ( 2,880円 )	1日目
2,652円 ( 2,917円 )	2日目
2,652円 ( 2,917円 )	4日目
2,652円 ( 2,917円 )	2日目
2,590円 ( 2,849円 )	2日目
2,652円 ( 2,917円 )	2日目
2,652円 ( 2,917円 )	3日目
2,652円 ( 2,917円 )	2日目
2,395円 ( 2,635円 )	2日目
2,395円 ( 2,635円 )	2日目
2,395円 ( 2,635円 )	2日目
2,524円 ( 2,776円 )	1日目
2,618円 ( 2,880円 )	2日目
2,618円 ( 2,880円 )	4日目
2,556円 ( 2,812円 )	2日目
2,556円 ( 2,812円 )	2日目
2,565円 ( 2,822円 )	2日目
2,618円 ( 2,880円 )	2日目
2,715円 ( 2,987円 )	4日目
2,395円 ( 2,635円 )	2日目
2,395円 ( 2,635円 )	4日目
2,524円 ( 2,776円 )	1日目
2,618円 ( 2,880円 )	2日目
2,618円 ( 2,880円 )	2日目
2,618円 ( 2,880円 )	2日目
2,618円 ( 2,880円 )	2日目
2,618円 ( 2,880円 )	2日目
2,618円 ( 2,880円 )	4日目
2,627円 ( 2,890円 )	3日目
2,618円 ( 2,880円 )	2日目
2,824円 ( 3,106円 )	4日目
2,871円 ( 3,158円 )	2日目
3,031円 ( 3,334円 )	2日目
2,968円 ( 3,265円 )	4日目
2,652円 ( 2,917円 )	2日目
2,652円 ( 2,917円 )	4日目
3,031円 ( 3,334円 )	2日目
3,031円 ( 3,334円 )	2日目
3,031円 ( 3,334円 )	4日目
3,461円 ( 3,807円 )	2日目

基本情報

基本情報

【特長】
・短い突き出し長で加工可能。
・高精度焼ばめホルダ対応のショートシャンクロングネックボール。
・40HRC以上の高硬度金型材加工で、従来以上の加工能率・長寿命・高品位の加工面を実現。
・耐熱性、靱性、潤滑性を高いレベルで維持しつつ、膜硬度を高めたHARDMAXコートを採用。
・水溶性・油性切削油、オイルミスト、エアブローのいずれにおいても安定した加工が可能。
・ボール先端部のすくい角をネガティブに設定し、耐摩耗性能を向上させて加工寸法を改善。
・ボール外周側のすくい角を弱ネガティブに設定し、切れ味を確保して良好な加工面と倒れを防止。
