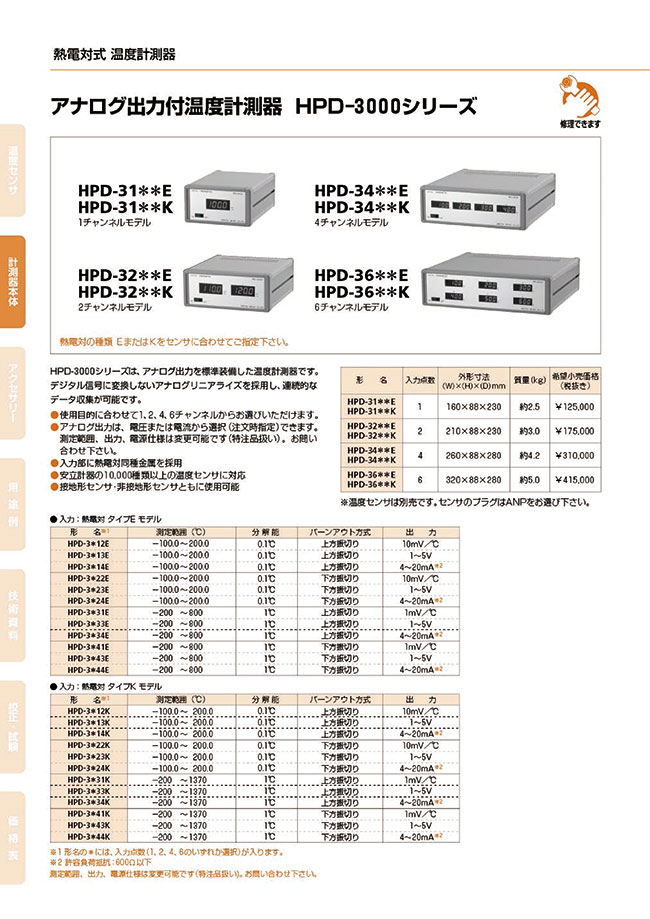

アナログ出力付温度計測器 HPD-3000シリーズ
安立計器

アナログ出力付温度計測器 HPD-3000シリーズ

通常単価(税別)
144,893円～482,936円
税込単価
159,382円～531,230円
通常出荷日：19日目～23日目

【特長】・HPD-3000シリーズは、アナログ出力を標準装備した温度計測器です・デジタル信号に交換しな...

詳細を確認
未確定 91 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

製品の基本仕様・特長

【仕様】

型番 ※1HPD-31**■HPD-32**■HPD-34**■HPD-36**■
入力点数1点2点4点6点
入力信号熱電対入力（タイプE、タイプK）
入力コネクタANPコネクタ（熱電対同種金属）
測定範囲
（表示範囲）		タイプE1℃分解能-200℃～+800℃
0.1℃分解能-100.0℃～+200.0℃（+199.9℃まで表示）
タイプK1℃分解能-200℃～+1,370℃
0.1℃分解能-100.0℃～+200.0℃（+199.9℃まで表示）
出力信号1mV/℃（1℃分解能のみ）
10mV/℃（0.1℃分解能のみ）
1～5V
4～20mA（許容負荷抵抗：600Ω以下）
表示精度1℃分解能±（測定範囲の0.2%+1）℃
0.1℃分解能±（測定範囲の0.2%+0.1）℃
出力精度1mV/℃±（測定範囲の0.2%）℃相当
10mV/℃
1～5V±（測定範囲の0.3%）℃相当
4～20mA
基準接点補償精度±0.3℃（25℃±10℃環境において）
温度係数25℃±10℃環境以外において、±（測定範囲の0.03%/℃）
信号源抵抗100Ω以下
リニアライズ方式アナログリニアライズ方式（JIS C 1602-2015準拠）
バーンアウト方式上方振切り、下方振切り
アナログ出力端子ジョンソン端子
供給電源AC100V（AC85～132V）
アイソレーション3ポート絶縁（入力-出力-電源間）
絶縁抵抗入力端子と電源端子間 100MΩ以上／DC500V
入出力端子間 100MΩ以上／DC500V
耐電圧入力端子と電源端子間 AC1,000V・1分間
入出力端子間 AC1,500V・1分間
表示3.5digits 7セグメント赤色LED
動作条件0℃～+40℃、0～80%RH以内（但し、結露なきこと）
保存条件-20℃～+50℃、0～85RH以内（但し、結露なきこと）
外形寸法
（W）×（H）×（D）mm
（突起部を除く）		160×88×230210×88×230260×88×280320×88×280
質量約2.5kg約3.0kg約4.2kg約5.0kg
付属品取扱説明書、試験成績書、電源コード

※1：型番の*には型番選択できる数字が入り、■には、熱電対入力（EまたはK）が入ります。


【入力：熱電対タイプEモデル】
型番※1測定範囲（℃）分解能バーンアウト方式出力
HDP-3*12E-100.0～+200.00.1℃上方振切り10mV/℃
HDP-3*13E-100.0～+200.00.1℃上方振切り1～5V
HDP-3*14E-100.0～+200.00.1℃上方振切り4～20mA ※2
HDP-3*22E-100.0～+200.00.1℃下方振切り10mV/℃
HDP-3*23E-100.0～+200.00.1℃下方振切り1～5V
HDP-3*24E-100.0～+200.00.1℃下方振切り4～20mA ※2
HDP-3*31E-200～+8001℃上方振切り1mV/℃
HDP-3*33E-200～+8001℃上方振切り1～5V
HDP-3*34E-200～+8001℃上方振切り4～20mA ※2
HDP-3*41E-200～+8001℃下方振切り1mV/℃
HDP-3*43E-200～+8001℃下方振切り1～5V
HDP-3*44E-200～+8001℃下方振切り4～20mA ※2
【入力：熱電対タイプKモデル】
型番※1測定範囲（℃）分解能バーンアウト方式出力
HDP-3*12K-100.0～+200.00.1℃上方振切り10mV/℃
HDP-3*13K-100.0～+200.00.1℃上方振切り1～5V
HDP-3*14K-100.0～+200.00.1℃上方振切り4～20mA ※2
HDP-3*22K-100.0～+200.00.1℃下方振切り10mV/℃
HDP-3*23K-100.0～+200.00.1℃下方振切り1～5V
HDP-3*24K-100.0～+200.00.1℃下方振切り4～20mA ※2
HDP-3*31K-200～+1,3701℃上方振切り1mV/℃
HDP-3*33K-200～+1,3701℃上方振切り1～5V
HDP-3*34K-200～+1,3701℃上方振切り4～20mA ※2
HDP-3*41K-200～+1,3701℃下方振切り1mV/℃
HDP-3*43K-200～+1,3701℃下方振切り1～5V
HDP-3*44K-200～+1,3701℃下方振切り4～20mA ※2

※1：型番の*には、入力点数（1、2、4、6のいずれか選択）が入ります。
※2：許容負荷抵抗：600Ω以下



【リアパネル（HPD-34**K）】

アナログ出力付温度計測器　HPD-3000シリーズ リアパネル
（1）入力コネクタ（ANPコネクタ）
（2）アナログ出力端子（ジョンソン端子）
（3）供給電源 AC100V（AC85～132V）


【回路ブロック図（HPD-32**の場合）】

アナログ出力付温度計測器　HPD-3000シリーズ 回路ブロック図

絞り込み条件：6 項目の仕様が未選択です

  • 測定温度範囲(℃)

  • チャンネル数

  • 分解能

  • バーンアウト方式

  • 出力

  • 熱電対の種類

  • タイプ

  • 出荷日

    • すべて
    • 19日以内
    • 23日以内

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    HPD-3112E
    HPD-3112K
    HPD-3113E
    HPD-3113K
    HPD-3114E
    HPD-3114K
    HPD-3122E
    HPD-3122K
    HPD-3123E
    HPD-3123K
    HPD-3124E
    HPD-3124K
    HPD-3131E
    HPD-3131K
    HPD-3133E
    HPD-3133K
    HPD-3134E
    HPD-3134K
    HPD-3141E
    HPD-3141K
    HPD-3143E
    HPD-3143K
    HPD-3144E
    HPD-3144K
    HPD-3212E
    HPD-3212K
    HPD-3213E
    HPD-3213K
    HPD-3214E
    HPD-3214K
    HPD-3222E
    HPD-3222K
    HPD-3223E
    HPD-3223K
    HPD-3224E
    HPD-3224K
    HPD-3231E
    HPD-3231K
    HPD-3233E
    HPD-3233K
    HPD-3234E
    HPD-3234K
    HPD-3241E
    HPD-3241K
    HPD-3243E
    HPD-3244E
    HPD-3244K
    HPD-3412E
    HPD-3412K
    HPD-3413E
    HPD-3413K
    HPD-3414E
    HPD-3414K
    HPD-3422E
    HPD-3422K
    HPD-3423E
    HPD-3423K
    HPD-3424E
    HPD-3424K
    HPD-3431E

    測定温度範囲

    (℃)

    チャンネル数

    分解能

    バーンアウト方式

    出力

    熱電対の種類

    		最小発注数量
    -100.0～200.0
    1
    0.1℃
    上方振切り
    10mV／℃
    タイプE
    1個
    -100.0～200.0
    1
    0.1℃
    上方振切り
    10mV／℃
    タイプK
    1個
    -100.0～200.0
    1
    0.1℃
    上方振切り
    1～5V
    タイプE
    1個
    -100.0～200.0
    1
    0.1℃
    上方振切り
    1～5V
    タイプK
    1個
    -100.0～200.0
    1
    0.1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -100.0～200.0
    1
    0.1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -100.0～200.0
    1
    0.1℃
    下方振切り
    10mV／℃
    タイプE
    1個
    -100.0～200.0
    1
    0.1℃
    下方振切り
    10mV／℃
    タイプK
    1個
    -100.0～200.0
    1
    0.1℃
    下方振切り
    1～5V
    タイプE
    1個
    -100.0～200.0
    1
    0.1℃
    下方振切り
    1～5V
    タイプK
    1個
    -100.0～200.0
    1
    0.1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -100.0～200.0
    1
    0.1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -200～800
    1
    1℃
    上方振切り
    1mV／℃
    タイプE
    1個
    -200～1370
    1
    1℃
    上方振切り
    1mV／℃
    タイプK
    1個
    -200～800
    1
    1℃
    上方振切り
    1～5V
    タイプE
    1個
    -200～1370
    1
    1℃
    上方振切り
    1～5V
    タイプK
    1個
    -200～800
    1
    1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -200～1370
    1
    1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -200～800
    1
    1℃
    下方振切り
    1mV／℃
    タイプE
    1個
    -200～1370
    1
    1℃
    下方振切り
    1mV／℃
    タイプK
    1個
    -200～800
    1
    1℃
    下方振切り
    1～5V
    タイプE
    1個
    -200～1370
    1
    1℃
    下方振切り
    1～5V
    タイプK
    1個
    -200～800
    1
    1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -200～1370
    1
    1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -100.0～200.0
    2
    0.1℃
    上方振切り
    10mV／℃
    タイプE
    1個
    -100.0～200.0
    2
    0.1℃
    上方振切り
    10mV／℃
    タイプK
    1個
    -100.0～200.0
    2
    0.1℃
    上方振切り
    1～5V
    タイプE
    1個
    -100.0～200.0
    2
    0.1℃
    上方振切り
    1～5V
    タイプK
    1個
    -100.0～200.0
    2
    0.1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -100.0～200.0
    2
    0.1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -100.0～200.0
    2
    0.1℃
    下方振切り
    10mV／℃
    タイプE
    1個
    -100.0～200.0
    2
    0.1℃
    下方振切り
    10mV／℃
    タイプK
    1個
    -100.0～200.0
    2
    0.1℃
    下方振切り
    1～5V
    タイプE
    1個
    -100.0～200.0
    2
    0.1℃
    下方振切り
    1～5V
    タイプK
    1個
    -100.0～200.0
    2
    0.1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -100.0～200.0
    2
    0.1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -200～800
    2
    1℃
    上方振切り
    1mV／℃
    タイプE
    1個
    -200～1370
    2
    1℃
    上方振切り
    1mV／℃
    タイプK
    1個
    -200～800
    2
    1℃
    上方振切り
    1～5V
    タイプE
    1個
    -200～1370
    2
    1℃
    上方振切り
    1～5V
    タイプK
    1個
    -200～800
    2
    1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -200～1370
    2
    1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -200～800
    2
    1℃
    下方振切り
    1mV／℃
    タイプE
    1個
    -200～1370
    2
    1℃
    下方振切り
    1mV／℃
    タイプK
    1個
    -200～800
    2
    1℃
    下方振切り
    1～5V
    タイプE
    1個
    -200～800
    2
    1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -200～1370
    2
    1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -100.0～200.0
    4
    0.1℃
    上方振切り
    10mV／℃
    タイプE
    1個
    -100.0～200.0
    4
    0.1℃
    上方振切り
    10mV／℃
    タイプK
    1個
    -100.0～200.0
    4
    0.1℃
    上方振切り
    1～5V
    タイプE
    1個
    -100.0～200.0
    4
    0.1℃
    上方振切り
    1～5V
    タイプK
    1個
    -100.0～200.0
    4
    0.1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -100.0～200.0
    4
    0.1℃
    上方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -100.0～200.0
    4
    0.1℃
    下方振切り
    10mV／℃
    タイプE
    1個
    -100.0～200.0
    4
    0.1℃
    下方振切り
    10mV／℃
    タイプK
    1個
    -100.0～200.0
    4
    0.1℃
    下方振切り
    1～5V
    タイプE
    1個
    -100.0～200.0
    4
    0.1℃
    下方振切り
    1～5V
    タイプK
    1個
    -100.0～200.0
    4
    0.1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプE
    1個
    -100.0～200.0
    4
    0.1℃
    下方振切り
    4～20ｍA（許容負荷抵抗：600Ω以下）
    タイプK
    1個
    -200～800
    4
    1℃
    上方振切り
    1mV／℃
    タイプE
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    144,893円
    ( 159,382円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    202,852円
    ( 223,137円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
    362,198円
    ( 398,418円 )
    23日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・HPD-3000シリーズは、アナログ出力を標準装備した温度計測器です
    ・デジタル信号に交換しないアナログリニアライズを採用し、連続的なデータ収集が可能です
    ・使用目的に合わせて1、2、4、6チャンネルからお選びいただけます
    ・入力部に熱電対同種金属を採用
    ・安立計器の10,000種類以上の温度センサに対応
    ・接地形センサ・非接地形センサともに使用可能

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
