【特長】
・測定周波数と分解能
・測定信号レベル
・2種類の表示モード
・測定パラメータの組み合わせとモニタパラメータ
・Auto LCZ
・PCソフトウェア
・DCバイアス
・リスト掃引測定
・ALC（オートレベルコントロール）機能
・選択可能な出力インピーダンス
・測定値のログ機能と画面イメージ保存
・3.5インチカラー液晶ディスプレイ
・高精度の基本確度：0.05％

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

周波数範囲が10Hz～2kHz/20kHz/100kHz/200kHzの4モデル。
3.5インチカラーLCDを装備し測定内容や設定が見やすい2種類の表示モード（4つの測定およびモニタ項目のみと測定項目と設定を同時表示）で測定結果を素早く把握できます。
AC測定は、測定パラメータの組み合わせ16項目とモニタパラメータ14項目があり、その他に直流抵抗（DCR）測定が可能です。
AutoLCZ機能、内部DCバイアス電圧（-DC2.5V～+DC2.5V）や特性をチェックするのに便利な10ステップリスト掃引測定やMLCCなど様々なコンポーネントを測定できるようにALC機能など便利な機能をサポートした多機能な汎用LCRメータです。
インターフェースはRS-232Cとハンドラ/SCANインターフェースとUSBホストポートを標準で装備しています。
ハンドラ/SCAN機能は、BIN分類と組み合わせ部品選別が可能です。

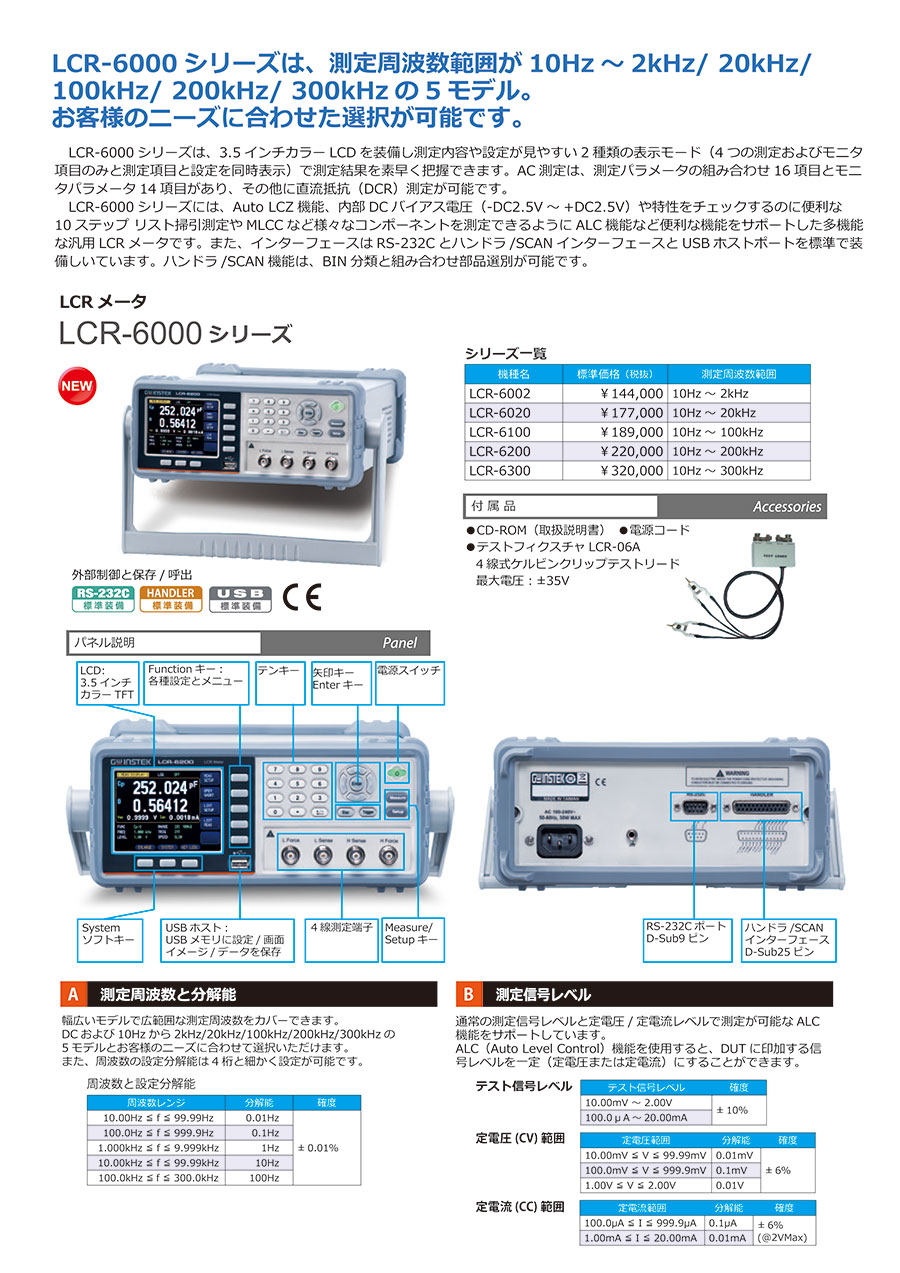

パネル説明

付属品

CD-ROM（取扱説明書）
電源コード
テストフィクスチャLCR-06A 4線式ケルビンクリップテストリード（最大電圧：±35V）

型番	測定周波数範囲
LCR-6002	10Hz～2kHz
LCR-6020	10Hz～20kHz
LCR-6100	10Hz～100kHz
LCR-6200	10Hz～200kHz

規格表

出力インピーダンス		30Ω/50Ω/100Ω選択可能
基本確度	Slow/Med	0.05％
基本確度	Fast	0.10％
テストスピード		FAST：25ms、MED：100ms、SLOW：333ms
テスト信号レベル	電圧	10.00mV～2.00V（設定確度：±10％） CV：10.00mV～2.00V（設定確度：±6％）
テスト信号レベル	電流	100.0μA～20.00mA（設定確度：±10％） CC：100.0μA～20.00mA（設定確度：±6％）（@2VMax）
DCバイアス電圧	設定範囲	±2.5V
	分解能	0.01V
	確度	0.5％+0.005V
パラメータ表示範囲※1	R、X、\|Z\|	0.00001Ω～99.9999MΩ
	G、B、\|Y\|	0.01nS～999.999S
	L	0.00001uH～9999.99H
	C	0.00001pF～9999.99mF
	D	0.00001～9.99999
	Q	0.00001～99999.9
	θd	-179.999°～179.999°
	θr	-3.14159～3.14159
	DCR	0.00001Ω～99.9999MΩ
測定モード	基本測定の組み合わせ	Cs-Rs、Cs-D、Cp-Rp、Cp-D、Lp-Rp、Lp-Q、Ls-Rs、Ls-Q、Rs-Q、Rp-Q、R-X、 Z-θr、Z-θd、Z-D、Z-Q、DCR
測定モード	モニタ項目	2個を選択して表示 Z、D、Q、Vac、Iac、Δ、Δ％、θr、θd、R、X、G、B、Y
リスト掃引測定		10ステップ：周波数または測定レベル（電圧/電流）を掃引して測定
BIN 測定		コンパレータ（9BIN、AUX：1BIN）
メモリ	内蔵-パネル設定	10ファイル
	測定データ	外部USBディスクへ保存：最大10000データ
	外部USB	パネル設定：10ファイル、データ（CSV形式）：9999ファイル画面イメージ（bmp形式）：999ファイル
機能	自動レベル制御（ALC）	信号レベルを定電圧または定電流で印加可能
	平均	1～256回
	トリガ	INT（内部）/MAN（手動）/EXT（外部）/BUS
	トリガ遅延時間	0ms～60s
	判定機能	0ms～60s
	Auto LCZ	測定パラメータを自動選択します。※2
	ブザーモード	OFF/PASS/FAIL、Key ON
ディスプレイ		3.5インチカラーTFT液晶（320×240）
インターフェース		RS-232C：D-Sub9ピン、オスハンドラ：D-Sub25ピン、メス、USBホストポート
一般仕様	仕様温度	温度：23℃±5℃、相対湿度：＜70％RH
	動作温度	温度：0～50℃、相対湿度：＜70％RH
	使用環境	使用環境：屋内のみ、高度＜2000m
	保存条件	温度：-10～70℃、相対湿度：＜80％RH
電源		AC100～240V、50～60Hz、最大30W
寸法・質量		265（W）×107（H）×312（D）mm、約3kg

※1：実際の測定範囲および表示範囲は、測定レンジや周波数により制限があります。
※2：複雑なコンポーネントは判断できません。正確な測定をする場合にはこの機能を使用しないでください。
