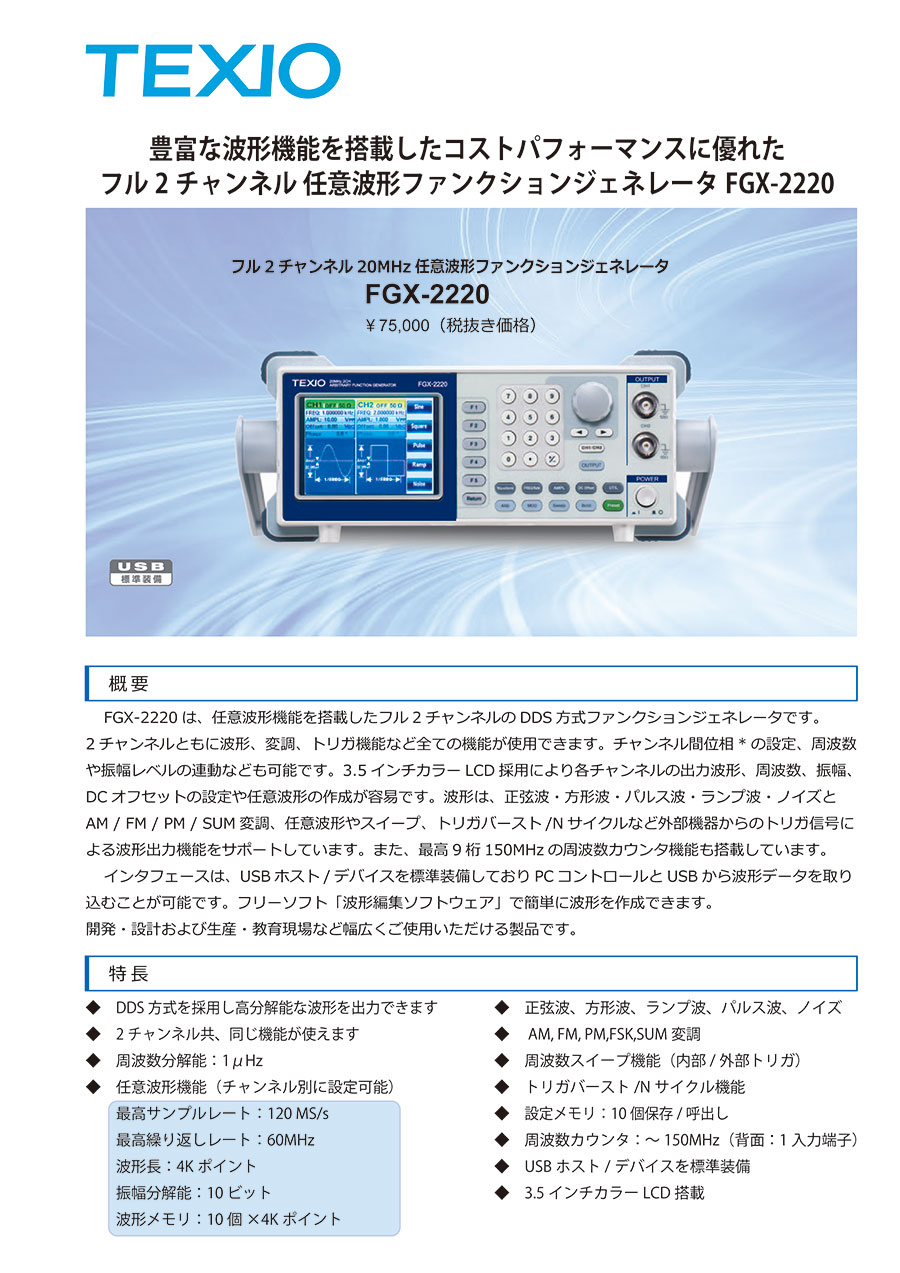

ファンクションジェネレータ FXG-2220

製品特長・仕様

製品の基本仕様・特長

概要

FGX-2220は、任意波形機能を搭載したフル2チャンネルのDDS方式ファンクションジェネレータです。
2チャンネルともに波形、変調、トリガ機能など全ての機能が使用できます。チャンネル間位相*の設定、周波数や振幅レベルの連動なども可能です。
3.5インチカラーLCD採用により各チャンネルの出力波形、周波数、振幅、DCオフセットの設定や任意波形の作成が容易です。波形は、正弦波・方形波・パルス波・ランプ波・ノイズとAM／FM／PM／SUM変調、任意波形やスイープ、トリガバースト／Nサイクルなど外部機器からのトリガ信号による波形出力機能をサポートしています。また、最高9桁150MHzの周波数カウンタ機能も搭載しています。
インタフェースは、USBホスト／デバイスを標準装備しておりPCコントロールとUSBから波形データを取り込むことが可能です。フリーソフト「波形編集ソフトウェア」で簡単に波形を作成できます。
開発・設計および生産・教育現場など幅広くご使用いただける製品です。

特長

●2チャンネル出力

FGX-2220は、2チャンネルのファンクションジェネレータです。CH1とCH2は、出力波形の種類・出カレベル・出カオン／オフなど別々に設定できます。また、2チャンネルの周波数や出カレベルを連動させる周波数／振幅カップリング機能、トラッキング（周波数／振幅）機能や、CH1とCH2の出力信号の位相（-180°～+180°）を設定して出力することが可能です。*

●変調機能

FGX-2220は、AM変調、FM変調、PM変調、FSK変調、SUM変調と5種類の変調モードを持っています。変調波形は、内部または外部MOD入力端子から入力可能です。

●任意波形機能

FGX-2220は、任意波形を作成しCH1とCH2別々の任意波形を出力することができます。
正弦波などの機能波形のほかに64種類の内蔵波形があり、様々な波形の作成が本体で可能です。作成した波形は、本体メモリヘ10個まで保存可能です。
またPCソフトウェアを使用すればPCで作成した波形をUSB経由でAFGへ転送できます。

●トリガモード

トリガモードは、ゲートモードとN-サイクルモードの2種類があります。
N-サイクルは、指定したサイクルをトリガ信号（内部、外部*または手動）に合わせて出力します。
外部トリガ入力は、CH1とCH2共通ですがCH1とCH2それぞれの別々のトリガモード、周波数などの設定をトリガ信号に対応して出カできます。ゲートモードは、外部トリガ信号の間（正または負を選択可能）信号を出力します。

●スイープ機能

正弦波、方形波またはランプ波で周波数を掃引することができます。
スタート／ストップ周波数（または、センター周波数とスパン）、スイープ時間とトリガソース（内部／外部／手動）を設定できます。外部トリガを選択するとトリガ入力端子からTTLレベルのパルスが入力される毎に掃引を実行します。
スイープの種類は、リニアまたはログが選択できスイープ方向は周波数アップ、ダウンが可能です。
周波数アップ＝スタート周波数くストップ周波数
周波数ダウン＝スタート周波数＞ストップ周波数

●周波数カウンタ内蔵（背面入力端子）

周波数カウンタ機能を搭載しています。
外部信号入力端子から入力された信号の周波数を測定することが可能です。

●インターフェース

USBホスト／デバイスポートを標準で装備しています。
USBデバイスポートは、PCから周波数、振幅、OUTPUTオン／オフ設定などコントロールが可能です。
USBホストポートは、USBメモリやデジタルオシロスコープから波形データを入力することが可能です。

＜定格＞

本器の仕様は、18℃～28℃の下で少なくとも30分以上エージングされた状態で、特に指定が無い場合、50Ω負荷での測定に適用されます。

*：正弦波のみ
*1：周波数が5MHz（周期が＜200ns）以上では、設定周波数と波形の立上リ／立下リ時間の制約により振幅の減少や波形歪みが大きくなります。
*2：パルス幅の設定は、20nsまで設定はできますが、100ns未満では、設定周波数が高くなるとパルス形の立上リ／立下り時間により振幅が制限されます。
*3：外部変調ソースを選択した場合、背面パネルのMOD入力端子から入力する変調信号（最大±5V）に制御されます。変調度が100%に設定されている場合、キャリア振幅は、出力設定電圧の約1/2となリ、外部信号の振幅が+5Vで振幅は最小になり-5Vで振幅は最大となります。
*4：外部変調ソースを選択した場合、変調周波数は、背面パネルのMOD入力端子に入力される最大±5Vの信号でコントロールされます。周波数偏差は、入力信号の電圧に比例します。例えば、変調信号の電圧が正の電圧で周波数は増加し、+5Vで設定されたキャリア周波数+1/2周波数偏差となり、負の電圧を入力すると、周波数は減少しキャリア波形1/2周波数偏差の信号となリます。0V近辺でキャリア周波数となります。
*5：外部トリガソースを使用すると、背面パネルのトリガ入力端子に入力されたトリガパルス（TTLハイレベル）を受信するたびにスイープします。
トリガ信号の周期は、スイープ時間設定（最小時間1ms）と等しいか遅くなるように設定してください。外部トリガ信号の周期≦スイープ時間
*6:外部トリガ入力端子に入力されるTTLレベルの信号でコントロールされます。
TTLハイレベルでホップ周波数になり、TTLローレベルでキャリア周波数となります。
*7：位相偏差は、背面パネルのMOD INPUT端子に入力される最大±5Vの信号でコントロールされます。外部信号が+5Vの場合、位相偏差は設定値と同じになります。
*8：外部変調ソースを選択した場合、SUMの振幅は、背面パネルにあるMOD入力端子の信号（最大±5V）でコントロールされます。
例えば、SUM振幅を30%に設定している場合、キャリア信号の振幅は70%（100%-30%）となり、外部入力信号が+5Vでキャリア波から入力信号の約30%が引き算され、-5Vでキャリア波に入力信号の約30%が加算されます。出力信号振幅：キャリア波振幅×（100%-SUM Ampl%）-外部信号振幅×SUMAmpl%
*9：CH1/CH2を同時にスイープモードまたはバーストモードにしたとき、CH2のマーカが優先されます。
*10：Infinit（無限回）の場合、トリガはマニュアルのみです。
*11：SUM変調の変調波形で方形波を選択した場合、周波数によってはオーバーシュートがあリます。
*12：設定範囲は1μHz～25MHzで20MHz以上は精度保証外になリます。
*13：設定範囲は1μHz～25MHzで5MHz以上は精度保証外になります。

注意・禁止事項

注意・禁止事項

• 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」と「安全上のご注意」をよくお読みください。
• 「水、湿気、湯気、ほこり、油煙」等の多い場所に設置しないでください。「火災、感電、故障」などの原因となることがあります。
