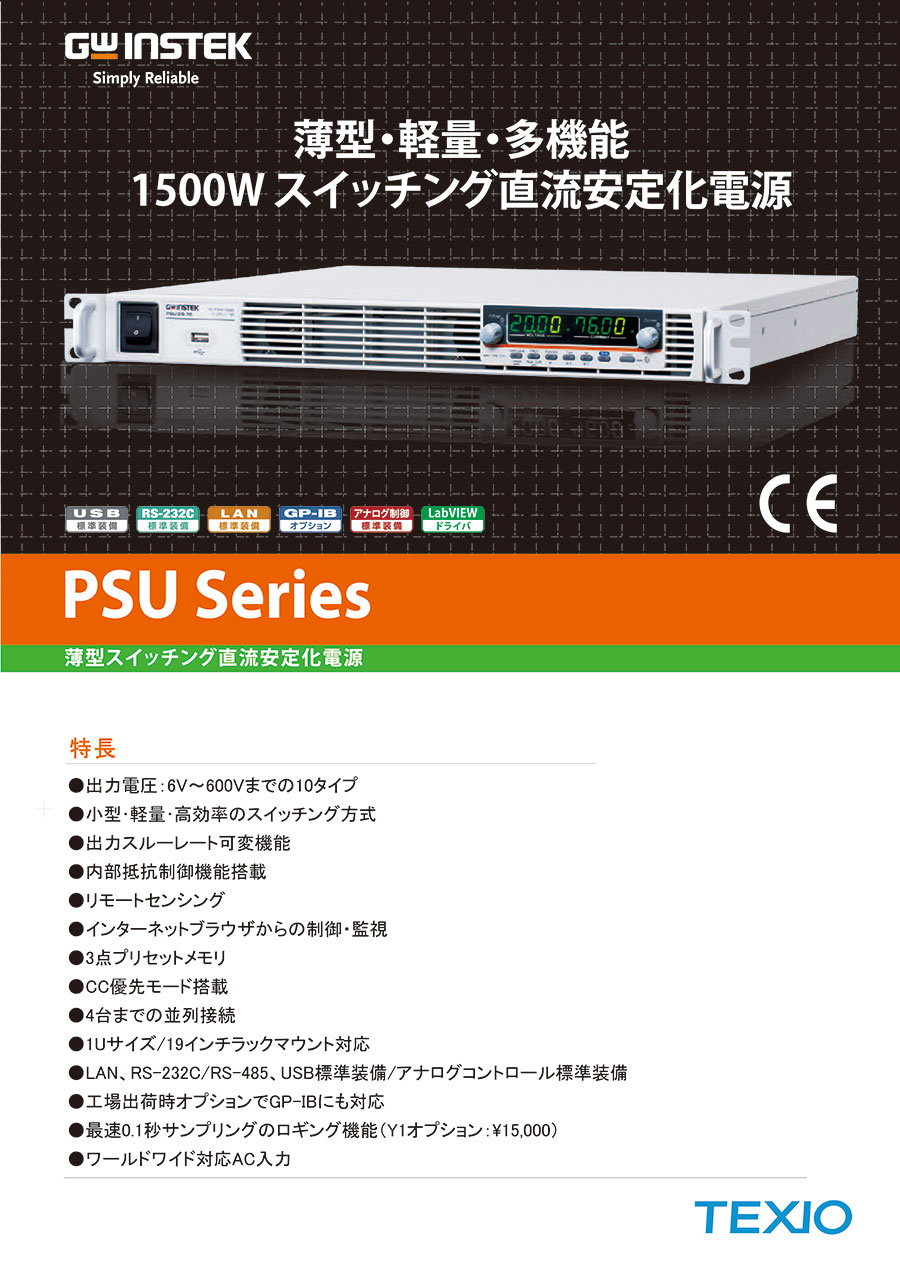

薄型スイッチング直流安定化電源 PSUシリーズ

製品特長・仕様

製品の基本仕様・特長

• 出力電圧：6V～600Vまでの10タイプ
• リモートセンシング
• インターネットブラウザからの制御・監視
• 3点プリセットメモリ
• CC優先モード搭載
• 4台までの並列接続
• LAN、RS-232C/RS-485、USB標準装備／アナログコントロール標準装備
• ワールドワイド対応AC入力
• LabVIEW：ドライバ

PSUシリーズは積み重ね可能な19インチラックマウント対応フロントエアインテーク方式の1Uサイズ薄型直流安定化電源です。
最大容量1,560W、定格電圧6Vから600Vまでの10機種をラインナップ、4台までのワンコントロール並列運転も可能なため大容量電源としても使用可能です。
スルーレートコントロール、内部抵抗制御、CC優先モードや容易にプログラミングできるテストモードを搭載。外部アナログ制御や各種インタフェースでのコントロールにも対応、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。

● 出力可変、CV／CC自動切り換え

最大容量1,560W、出力電圧6V～600V、出力電流2.6A～200Aまでの10機種をラインナップしています。設定可能な電圧・電流の範囲内で定電圧（CV）動作、定電流（CC）動作の自動切り替えになります。
CV/CCのどちらで動作するかは、電圧設定値（VSET）・電流設定値（ISET）と負荷抵抗値（RL）で決まります。
RL＞（VSET/ISET）→CV動作
RL＜（VSET/ISET）→CC動作

● CC優先モード

定電圧（CV）優先モードと定電流（CC）優先モードを選択することが可能です。例えばOUTPUT ON時に定電流動作となる負荷（LED等）を立ち上げる際の電流オーバーシュートを、テクシオ・テクノロジー独自の抑制回路により一般のスイッチング電源より小さくできます。

● スルーレート制御

定電圧、定電流のスルーレートは、高速優先もしくはスルーレートを設定することができます。
スルーレート設定では、電圧、電流それぞれの上昇下降において別々に設定できますので、急激な電圧／電流の変化による負荷の損傷を抑えることができます。

● ブリーダ回路ON／OFF

本器には出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。
ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサの電荷の放電を少なくできます。

● 内部抵抗制御

任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。

● 並列マスタースレーブ動作

並列接続では同一機種4台までのワンコントロール並列運転が可能です。ワンコントロール並列運転時はマスター機だけに出力の合計が表示されます。
また、モニタ信号出力はマスター機のみで電流モニタは出力合計を表します。ブリーダ回路ON／OFFはマスター機のみ設定可能でスレーブ機は常にOFF、内部抵抗設定時は設定値を並列台数で除算した値となります。

● テストモード

時間に合わせて、電圧、電流設定値を自動更新させるテスト機能を装備しております。
電圧・電流値、時間などの数値をCSVファイルで編集し、USBメモリを介して本体に読み込ませ実行することができます。
CSVファイルは10個まで保存できます。

• STEP登録数：1～20,000
• ループ回数：∞、1～10億
• 最短：0.05秒、分解能：0.01秒

※最短0.05秒、分解能0.01秒で設定することは可能ですが、電源の出力は立上り・立下り速度や負荷条件に依存します。

● パネル説明

＜定格表＞

出力定格

（*1）最小電圧は定格出力電圧の0.2%になります。
（*2）最小電流は定格出力電流の0.4%になります。

定電圧特性

（*3）AC85～135Vacまたは170～265Vac、負荷固定において
（*4）無負荷から全負荷、AC入力電圧一定、リモートセンシング使用時において
（*5）JEITA RC-9131B（1:1）プローブによる
（*6）20MHz帯域制限フィルタ使用
（*7）5Hz～1MHzのバンドパスフィルタ使用
（*8）定格電圧の10%から90%までの時間、抵抗負荷において
（*9）定格電圧の90%から10%までの時間、抵抗負荷において
（*10）出力電圧が定格電圧の0.5%以内に復帰する時間となります。

定電流特性

（*3）AC85～135Vacまたは170～265Vac、負荷固定において
（*11）出力電圧可変時（0～定格電圧間）、入力電圧一定時
（*12）6Vモデルは出力電圧が2V～6V（定格電流時）の値です。その他のモデルは出力電圧が定格10%～100%（定格電流時）の値です。

保護機能

• 加熱保護（OHP） 保護動作：出力オフ
• センシング（SENSE） 保護動作：出力オフ
• 入力保護（AC-FAIL） 保護動作：出力オフ
• シャットダウン（SD） 保護動作：出力オフ
• 過電力保護（OPL） 保護動作：定格電力 105% 超過時に出力オフ

外部アナログコントロール

• 外部電圧による出力電圧制御：定格電圧の0%～100%（0V～5V／0V～10V）
• 外部電圧による出力電流制御：定格電流の0%～100%（0V～5V／0V～10V）
• 外部抵抗による出力電圧制御：定格電圧の0%～100%（0kΩ～5kΩ／0kΩ～10kΩ）
• 外部抵抗による出力電流制御：定格電流の0%～100%（0kΩ～5kΩ／0kΩ～10kΩ）
• 出力電圧モニタ：モニタ電圧選択可能：0V～5Vまたは0V～10V、精度は1%
• 出力電流モニタ：モニタ電圧選択可能：0V～5Vまたは0V～10V、精度は1%
• シャットダウン入力：TTL Lレベル（0V～0.5V）または短絡にて出力オフ
• 出力オン・オフ入力：正論理・負論理選択可：TTLまたは短絡開放で出力ON／OFF
• アラームクリア入力：TTL Lレベル（0V～0.5V）入力でアラームクリア
• ステータス出力 CV／CC／ALM／PWR ON／OUT ON：オープンコレクタ出力、外部電源最大30V、最大シンク電流8mA
• トリガ出力：TTL出力、Lレベル出力：最大0.8V、Hレベル出力：最低2.0V、最大シンク電流：8mA
• トリガ入力：TTL入力、Lレベル入力：最大0.8V、Hレベル入力：最小2.0V、最大シンク電流：8mA

フロントパネル

• 7セグ表示
• 表示
  緑LED：CV, CC, V, A, VSR, ISR, DLY, RMY, RMT, LAN, M1, M2, M3, RUN, Output ON
  赤LED：ARM, ERR
• ボタン
  Lock／Local（Unlock）, PROT（ALM_CLR）, Function（M1）, Test（M2）, Set（M3）, Shift, Output
• エンコーダー：電圧設定、電流設定、機能設定
• USBポート：Type A

デジタル制御（RS-232/485, USB, LAN, GP-IB）

入力特性

• 入力定格：100Vac～240Vac、50Hz～60Hz、単相
• 入力範囲：85Vac～265Vac、47Hz～63Hz
• 最大入力電流：21A（100Vac）、11A（200Vac）
• 突入電流：50A以下
• 消費電力：2,000VA
• 力率：0.99（100Vac）、0.98（200Vac）
• 保持時間：20ms以上

（*13）入力電圧100Vac／200Vac、定格出力電力時

外形図
