コンパクト交流電源 PCR-MAシリーズ

製品特長・仕様

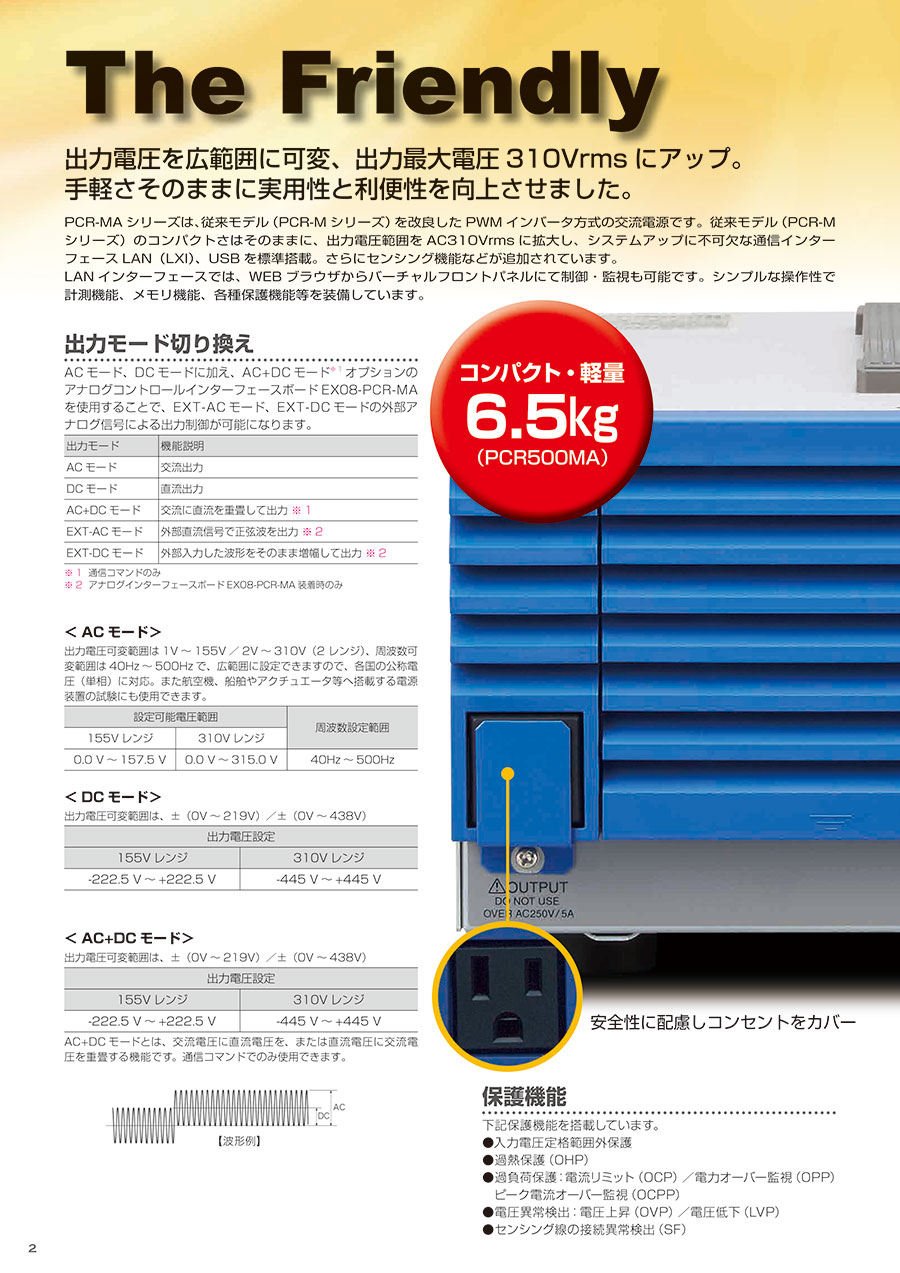

製品の基本仕様・特長

項目		型番
		PCR500MA	PCR1000MA	PCR2000MA
絶縁抵抗	入力⇔シャシ、 出力⇔シャシ、 入力⇔出力間	DC500V、30MΩ以上
耐電圧	入力⇔シャシ、 出力⇔シャシ、 入力⇔出力間	AC1.5kV、1分間
接地連続性		AC25A、0.1Ω以下
電磁適合性（EMC）※1、※2		以下の指令および規格の要求事項に適合 EMC指令 2014/30/EU EN 61326-1（Class A） EN55011（Class A, Group 1）EN 61000-3-2 EN 61000-3-3
		適用条件：負荷線は30m未満、その他本製品に接続するケーブルおよび電線は、すべて3m未満を使用
安全性 ※1		以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU、EN 61010-1（Class 1, 汚染度2）
回路方式		PWMインバータ方式
環境	動作環境	屋内使用、過電圧カテゴリII
	動作温度・湿度範囲	0℃～40℃、20%rh～80%rh（結露なし）
	保存温度・湿度範囲	-10℃～+60℃、90%rh以下（結露なし）
	高度	2,000mまで
外部寸法		214W×124（155）H×350（400）D mm	429（450）W×128（150）H×350（400）D mm	429（450）W×128（150）H×450（510）D mm
質量		約6.5kg	約11kg	約16kg
入力端子		インレット	M4端子台	M6端子台
出力端子		M4端子台
付属品	電源コード	1本 プラグ付き 線長：約2.5m	1本 3芯キャブタイヤケーブル 太さ：3.5mm2 プラグ無し 線長：約3m	1セット コア付き 単芯ケーブル3本 太さ：5.5mm2 プラグ無し 線長：約3m
	コア	1個	1個	1個
	結束バンド	1個	1個	1個
	CD-ROM ※3	1枚
	-	パッキングリスト×1部、クイックリファレンス×各1部（和文／英文）、安全のために×1部

※1：特注品、改造品には適用されません。
※2：パネルにCEマーキングの表示のあるモデルに対してのみ。
※3：ユーザーズマニュアル、通信インターフェースマニュアルを収録。

■出力定格 ACモード
【set】設定値を示します。

項目		型番
		PCR500MA	PCR1000MA	PCR2000MA
電圧範囲 （155V／310V レンジ）	定格電圧範囲	0V～155V／0V～310V
	設定電圧範囲	0V～157.5V／0V～315V
電圧設定分解能		0.1V
電圧設定確度 ※1		±（1% of set+0.6V／1.2V）
出力相数		単相
最大電流 ※2		5A/2.5A	10A/5A	20A/10A
最大ピーク電流 ※3		15A/7.5A	30A/15A	60A/30A
負荷力率		0～1（進相または遅相）
電力容量		500VA	1kVA	2kVA
周波数設定範囲		40Hz～500Hz
周波数設定分解能		0.1Hz
周波数確度		±2×10-4以内

※1. 出力電圧 13.5V～155V／27V～310V、出力周波数 45Hz～65Hz、無負荷、23℃±5℃の場合。
※2. 出力電圧 1V～100V／2V～200Vの場合。出力電圧 100V～155V／200V～310V時では、最大容量により制限されます。
※3. コンデンサインプット型整流負荷に対して。最大電流値により制限されます。

■出力定格 DCモード
【set】設定値を示します。

項目		型番
		PCR500MA	PCR1000MA	PCR2000MA
電圧範囲 （155V／310V レンジ）	定格電圧範囲	-219V～+219V／-438V～+438V
	設定電圧範囲	-222.5V～+222.5V／-445V～+445V
電圧設定分解能		0.1V
電圧設定確度 ※4		±（1% of set+0.6V／1.2V）
最大電流 ※5		4A/2A	8A/4A	16A/8A
最大瞬時電流 ※6		12A/6A	24A/12A	48A/24A
電力容量		400W	800W	1,600W

※4. 出力電圧 19V～219V／38V～438V、無負荷、23℃±5℃の場合。
※5. 出力電圧 1.4V～100V／2.8V～200Vにおいて。出力電圧が100V～219V／200V～438V時は、電力容量により制限されます。
※6. 最大電流により制限されます。

■出力電圧安定度
【TYP値】代表的な値です。性能を保証するものではありません。

項目	型番
	PCR500MA	PCR1000MA	PCR2000MA
電源変動 ※7	±0.15% 以内
負荷変動 ※8 （155V／310V レンジ）	40Hz～100Hz、DCの時：±0.15V/±0.3V 以内 上記以外の時：±0.5V/±1V 以内
出力周波数変動 ※9	±1% 以内
リップルノイズ ※10	0.8Vrms/1.6Vrms（TYP値）
周囲温度変動 ※11	100ppm/℃（TYP値）
出力電圧波形歪率 ※12	0.5% 以下
出力電圧応答速度 ※13	150μs（TYP値）
効率 ※14	70% 以上

※7. 定格範囲の変化において。
※8. 出力電圧 80V～155V／160V～310V、負荷力率1、出力電流0A⇔最大電流の変化、後面出力端子において。
※9. 出力電圧 100V／200V、負荷力率1の時。60Hzを基準としたときの出力電圧変動。
※10. DCモードにて、5Hz～1MHz成分に対して、後面出力端子の場合。
※11. 出力電圧 100V／200V、出力電流 0A、動作温度範囲内において。
※12. 出力電圧 50V～155V／100V～310V、負荷力率1、ACモードにおいて。
※13. 出力電圧 100V／200V、負荷力率1、出力電流0A⇔最大電流の変化に対して。
※14：ACモード、出力電圧 100V／200V、最大電流、負荷力率1、出力周波数 40Hz～500Hzにおいて。

■測定値表示 ^※15
【reading】読み値を示します。

項目			型番
			PCR500MA	PCR1000MA	PCR2000MA
電圧測定	分解能		0.1V
	確度 （155V／310V  レンジ）	RMS、AVE ※16	45Hz～65Hz、DCの時：±（0.5% of reading+0.3V/0.6V） 上記以外の時：±（0.7% of reading+0.9V/1.8V）
電流測定	分解能		0.01A
	確度 （155V／310V  レンジ）	RMS、AVE ※17	45Hz～65Hz、 DC時：±（0.5% of reading+0.02A/0.01A） 上記以外の時： ±（0.7% of reading+0.04A/0.02A）	45Hz～65Hz、 DC時：±（0.5% of reading+0.04A/0.02A） 上記以外の時： ±（0.7% of reading+0.08A/0.04A）	45Hz～65Hz、 DC時：±（0.5% of reading+0.08A/0.04A） 上記以外の時： ±（0.7% of reading+0.16A/0.08A）
電力測定	分解能		0.1W	0.1W、1W（1,000W以上の場合）
	確度 ※18		±（2% of reading+0.5W）	±（2% of reading+1W）	±（2% of reading+2W）

※15. 実効値（RMS）、平均値（AVE）、電力（W）は以下の式によって求めています。
RMS（真の実効値演算）=√（Σ（瞬時電圧または瞬時電流の二乗）/サンプル数）
AVE=Σ（瞬時電圧または瞬時電流）/サンプル数
W_AC=Σ（瞬時電圧×瞬時電流）/サンプル数
W_DC=V_AVG×I_AVG

• サンプル期間：AC出力時 100ms～125ms（出力波形周期の整数倍）、DC出力時 125ms
• 更新周期 約3回/秒、アベレージオンにて2秒間の平均処理
• ピーク電流値（PEAK）はピーク電流の絶対値の最大値を 0.3秒または約5秒間保持します。
• 電圧値の表示は ACモードでは RMS（実効値）に、DCモードではAVE（平均値）になります。

※16. ACモード時：出力電圧 13.5V～155V／27V～310V、23℃±5℃において。
 DCモード時：出力電圧 19V～219V／38V～438V、23℃±5℃において。
※17. クレストファクタ3以下の波形において。定格最大電流の5%～100%、23℃±5℃において。
※18. 出力電圧が50V以上、出力電流が定格最大電流の 10%～100%、負荷力率1、出力周波数45Hzから65HzまたはDC、23℃±5℃において。

■入力定格

項目		型番
		PCR500MA	PCR1000MA	PCR2000MA
AC入力	公称入力定格	100V～120V／200V～240V、50Hz／60Hz、単相
	入力電圧範囲	90V～132V／180V～264V（電源投入時自動判別）
入力周波数範囲		47Hz～63Hz
皮相電力		800VA以下	1,600VA以下	3,200VA以下
力率 ※19		0.9（標準値）
電流	入力90V～115V	8A/6.3A以下	16A/12.5A以下	32A/25A以下
	入力180V～230V	4A/3.2A以下	8A/6.3A以下	16A/12.5A以下

※19. 出力電圧 100V／200V（155V／310V レンジ）、最大電流、負荷力率1において。

外形図

使用方法・使用事例

使用事例

■待機電力測定用の交流電源として
菊水電子工業ディジタルパワーメータKPM1000と組み合わせることで、IEC62301 First Edition規格準拠の測定が行えます。
ErP指令のLot6等で要求される家庭用／オフィス用電気・電子機器製品のスタンバイ・オフモード電力測定等が可能です。

■高調波電流測定用の交流電源として
菊水電子工業高調波／フリッカアナライザ KHA1000と組み合わせることで、IEC61000-3-2規格準拠の電源高調波測定が行えます。

■コンタクトチェック用の交流電源として
コンタクトチェッカと組み合わせることで、コンデンサに流れる電流を検出し、コンデンサが接続されているかどうかを判定することが出来ます。

■簡易電源変動試験用の直流電源として
菊水電子工業インテリジェントバイポーラ電源、高電圧電子負荷装置と組み合わせることで、直流高電圧車載電子機器用の簡易電源変動試験が行えます。
