長野計器

ジョイント FJ20,FJ22,FJ30

数量スライド割引

通常単価(税別): 1,342円～5,800円

税込単価: 1,476円～6,380円

【特長】・圧力配管用の継手です。・各種サイズ及び用途に応じ組み合わせ、使い分け...

用途
その他

ご注意

パッキンは付属しておりませんので、別途お買い求めください。

型番

未確定 43 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

接続形式：

FJ20、FJ21：ユニオンメスジョイント×パイプ
FJ22：ユニオンメスジョイント×ソケット
FJ30：ユニオンメスジョイント×オスジョイント

使用流体温度：

-5～+80℃ （但し、凍結なきこと）

接液部材質：

黄銅製：C3604
鉄製：SGD
ステンレス製：SUS316

外装：

黄銅製：生地
鉄製：Niメッキ（防錆処理）
ステンレス製：生地

質量：

約0.1kg～約0.25kg

最高使用圧力：

（MPa）

型番	黄銅製	鉄製	ステンレス製
FJ20、FJ21	15	25	25
FJ22	-	35	35
FJ30	20	50	50

ユニオン式パイプジョイント

型番			d1（メス）×d2（オス）	E	H	d3	B×C六角
黄銅製	鉄製	ステンレス製	d1（メス）×d2（オス）	E	H	d3	B×C六角
FJ20-361	FJ20-362	FJ20-363	G3/8×φ6	13	21	10.5	22×25.4
FJ20-381	FJ20-382	FJ20-383	G3/8×φ8			13
FJ20-301	FJ20-302	FJ20-303	G3/8×φ10
FJ20-311	FJ20-312	FJ20-313	G3/8×1/8B
FJ20-461	FJ20-462	FJ20-463	G1/2×φ6	15	23	10.5	27×31.2
FJ20-481	FJ20-482	FJ20-483	G1/2×φ8			13
FJ20-401	FJ20-402	FJ20-403	G1/2×φ10
FJ20-411	FJ20-412	FJ20-413	G1/2×1/8B
FJ21-361	FJ21-362	FJ21-363	G3/8左ネジ×φ6	13	21	10.5	22×25.4
FJ21-381	FJ21-382	FJ21-383	G1/2左ネジ×φ8			13
FJ21-301	FJ21-302	FJ21-303	G3/8左ネジ×φ10
FJ21-311	FJ21-312	FJ21-313	G3/8左ネジ×1/8B

ユニオン式ソケットジョイント

型番		d1（メス）×d2（オス）	D	E	F	G	H	B×C六角
鉄製	ステンレス製	d1（メス）×d2（オス）	D	E	F	G	H	B×C六角
FJ22-332	FJ22-333	G3/8×17.8	26	13	10	22	21	22×25.4
FJ22-342	FJ22-343	G3/8×22.2	32		10	22
FJ22-362	FJ22-363	G3/8×27.7	40		13	25
FJ22-422	FJ22-423	G1/2×14.3	23	15	13	25	23	27×31.2
FJ22-432	FJ22-433	G1/2×17.8	26		10	22
FJ22-442	FJ22-443	G1/2×22.2	32		10	22
FJ22-462	FJ22-463	G1/2×27.7	40		13	25

ユニオン式ジョイント

型番			d1（メス）×d2（オス）	A	E	F	H	B×C六角	B1×C1六角
黄銅製	鉄製	ステンレス製	d1（メス）×d2（オス）	A	E	F	H	B×C六角	B1×C1六角
FJ30-321	FJ30-322	FJ30-323	G3/8×G1/4B	61	13	16	21	22×25.4	19×21.9
FJ30-331	FJ30-332	FJ30-333	G3/8×G3/8B	63		18			19×21.9
FJ30-341	FJ30-342	FJ30-343	G3/8×G1/2B	65		20			22×25.4
FJ30-421	FJ30-422	FJ30-423	G1/2×G1/4B	61	15	16	23	27×31.2	19×21.9
FJ30-431	FJ30-432	FJ30-433	G1/2×G3/8B	63		18			19×21.9
FJ30-441	FJ30-442	FJ30-443	G1/2×G1/2B	65		20			22×25.4
FJ30-371	FJ30-372	FJ30-373	G3/8×R1/4	61	13	16	21	22×25.4	19×21.9
FJ30-381	FJ30-382	FJ30-383	G3/8×R3/8	63		18			19×21.9
FJ30-391	FJ30-392	FJ30-393	G3/8×R1/2	65		20			22×25.4
FJ30-471	FJ30-472	FJ30-473	G1/2×R1/4	61	15	16	23	27×31.2	19×21.9
FJ30-481	FJ30-482	FJ30-483	G1/2×R3/8	63		18			19×21.9
FJ30-491	FJ30-492	FJ30-493	G1/2×R1/2	65		20			22×25.4

使用方法・使用事例

圧力配管用の継手であり、各種サイズ及び用途に応じ組合わせ、使い分けられます。

注意・禁止事項

【ご注意】

パッキンは付属していませんので別途要求してください。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-5～80℃です。

商品TOP

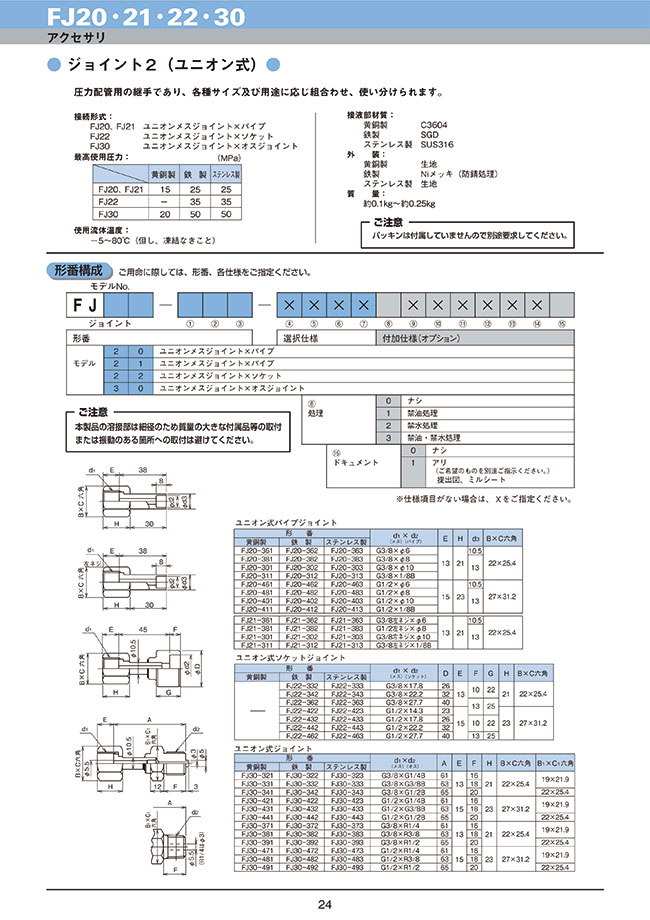

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

取付ねじ（d1×d2）
- G1/2×G1/2B
- G1/2×R1/2
- G1/2×R1/4
- G1/2×1/8B
- G1/2×G3/8B
- G1/2×R3/8
- G1/2×φ6
- G1/2×φ8
- G1/2×φ10
- G1/2×17.8
- G1/2×22.2
- G1/2×27.7
- G3/8×R1/2
- G3/8×1/8B
- G3/8×G3/8B
- G3/8×R3/8
- G3/8×φ6
- G3/8×φ8
- G3/8×φ10
- G3/8×17.8
- G3/8×22.2
- G3/8×27.7
材質
- ステンレス(SUS316)
- 黄銅
- 鉄
モデルNO
- FJ20
- FJ22
- FJ30
出荷日
すべて
2日以内
3日以内

型番リスト

表示件数

型番

取付ねじ（d1×d2）	材質	モデルNO	製品概要	最小発注数量

G3/8×φ10	鉄	FJ20	ジョイント FJ20-302	1個
G3/8×φ10	ステンレス(SUS316)	FJ20	ジョイント FJ20-303	1個
G3/8×1/8B	黄銅	FJ20	ジョイント FJ20-311	1個
G3/8×1/8B	鉄	FJ20	ジョイント FJ20-312	1個
G3/8×1/8B	ステンレス(SUS316)	FJ20	ジョイント FJ20-313	1個
G3/8×φ6	黄銅	FJ20	ジョイント FJ20-361	1個
G3/8×φ6	鉄	FJ20	ジョイント FJ20-362	1個
G3/8×φ8	鉄	FJ20	ジョイント FJ20-382	1個
G1/2×φ10	鉄	FJ20	ジョイント FJ20-402	1個
G1/2×φ10	ステンレス(SUS316)	FJ20	ジョイント FJ20-403	1個
G1/2×1/8B	鉄	FJ20	ジョイント FJ20-412	1個
G1/2×1/8B	ステンレス(SUS316)	FJ20	ジョイント FJ20-413	1個
G1/2×φ6	黄銅	FJ20	ジョイント FJ20-461	1個
G1/2×φ6	鉄	FJ20	ジョイント FJ20-462	1個
G1/2×φ6	ステンレス(SUS316)	FJ20	ジョイント FJ20-463	1個
G1/2×φ8	黄銅	FJ20	ジョイント FJ20-481	1個
G1/2×φ8	鉄	FJ20	ジョイント FJ20-482	1個
G3/8×17.8	鉄	FJ22	ジョイント FJ22-332	1個
G3/8×17.8	ステンレス(SUS316)	FJ22	ジョイント FJ22-333	1個
G3/8×22.2	鉄	FJ22	ジョイント FJ22-342	1個
G3/8×22.2	ステンレス(SUS316)	FJ22	ジョイント FJ22-343	1個
G3/8×27.7	鉄	FJ22	ジョイント FJ22-362	1個
G3/8×27.7	ステンレス(SUS316)	FJ22	ジョイント FJ22-363	1個
G1/2×17.8	鉄	FJ22	ジョイント FJ22-432	1個
G1/2×17.8	ステンレス(SUS316)	FJ22	ジョイント FJ22-433	1個
G1/2×22.2	鉄	FJ22	ジョイント FJ22-442	1個
G1/2×22.2	ステンレス(SUS316)	FJ22	ジョイント FJ22-443	1個
G1/2×27.7	鉄	FJ22	ジョイント FJ22-462	1個
G1/2×27.7	ステンレス(SUS316)	FJ22	ジョイント FJ22-463	1個
G3/8×G3/8B	黄銅	FJ30	ジョイント FJ30-331	1個
G3/8×G3/8B	ステンレス(SUS316)	FJ30	ジョイント FJ30-333	1個
G3/8×R3/8	鉄	FJ30	ジョイント FJ30-382	1個
G3/8×R1/2	鉄	FJ30	ジョイント FJ30-392	1個
G1/2×G3/8B	ステンレス(SUS316)	FJ30	ジョイント FJ30-433	1個
G1/2×G1/2B	黄銅	FJ30	ジョイント FJ30-441	1個
G1/2×G1/2B	鉄	FJ30	ジョイント FJ30-442	1個
G1/2×G1/2B	ステンレス(SUS316)	FJ30	ジョイント FJ30-443	1個
G1/2×R1/4	ステンレス(SUS316)	FJ30	ジョイント FJ30-473	1個
G1/2×R3/8	黄銅	FJ30	ジョイント FJ30-481	1個
G1/2×R3/8	鉄	FJ30	ジョイント FJ30-482	1個
G1/2×R1/2	黄銅	FJ30	ジョイント FJ30-491	1個
G1/2×R1/2	鉄	FJ30	ジョイント FJ30-492	1個
G1/2×R1/2	ステンレス(SUS316)	FJ30	ジョイント FJ30-493	1個

通常単価(税別) (税込単価)	通常出荷日

1,462円 ( 1,608円 )	2日目
2,373円 ( 2,610円 )	3日目
1,510円 ( 1,661円 )	3日目
1,462円 ( 1,608円 )	3日目
2,373円 ( 2,610円 )	2日目
1,342円 ( 1,476円 )	3日目
1,462円 ( 1,608円 )	3日目
1,462円 ( 1,608円 )	3日目
1,647円 ( 1,812円 )	3日目
2,373円 ( 2,610円 )	3日目
1,462円 ( 1,608円 )	3日目
2,373円 ( 2,610円 )	3日目
1,510円 ( 1,661円 )	3日目
1,647円 ( 1,812円 )	3日目
2,373円 ( 2,610円 )	3日目
1,342円 ( 1,476円 )	3日目
1,462円 ( 1,608円 )	3日目
2,988円 ( 3,287円 )	3日目
5,540円 ( 6,094円 )	2日目
2,988円 ( 3,287円 )	3日目
5,485円 ( 6,034円 )	3日目
2,988円 ( 3,287円 )	3日目
5,800円 ( 6,380円 )	3日目
2,988円 ( 3,287円 )	3日目
5,800円 ( 6,380円 )	3日目
2,988円 ( 3,287円 )	3日目
5,485円 ( 6,034円 )	3日目
2,988円 ( 3,287円 )	3日目
5,800円 ( 6,380円 )	3日目
3,200円 ( 3,520円 )	3日目
5,130円 ( 5,643円 )	3日目
2,775円 ( 3,053円 )	3日目
2,775円 ( 3,053円 )	3日目
5,300円 ( 5,830円 )	3日目
3,200円 ( 3,520円 )	3日目
2,775円 ( 3,053円 )	3日目
5,300円 ( 5,830円 )	3日目
5,300円 ( 5,830円 )	3日目
3,136円 ( 3,450円 )	3日目
2,775円 ( 3,053円 )	3日目
3,200円 ( 3,520円 )	3日目
2,775円 ( 3,053円 )	3日目
5,300円 ( 5,830円 )	3日目

詳細情報

基本情報

【特長】
・圧力配管用の継手です。
・各種サイズ及び用途に応じ組み合わせ、使い分けられます。

ご注意

パッキンは付属しておりませんので、別途お買い求めください。
