圧力トランスミッタ KP15

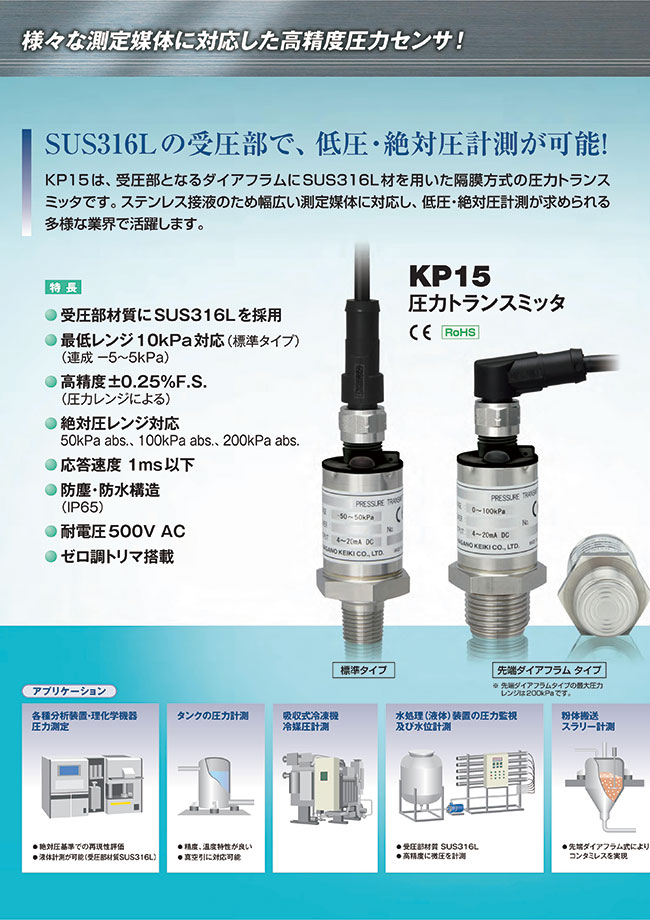

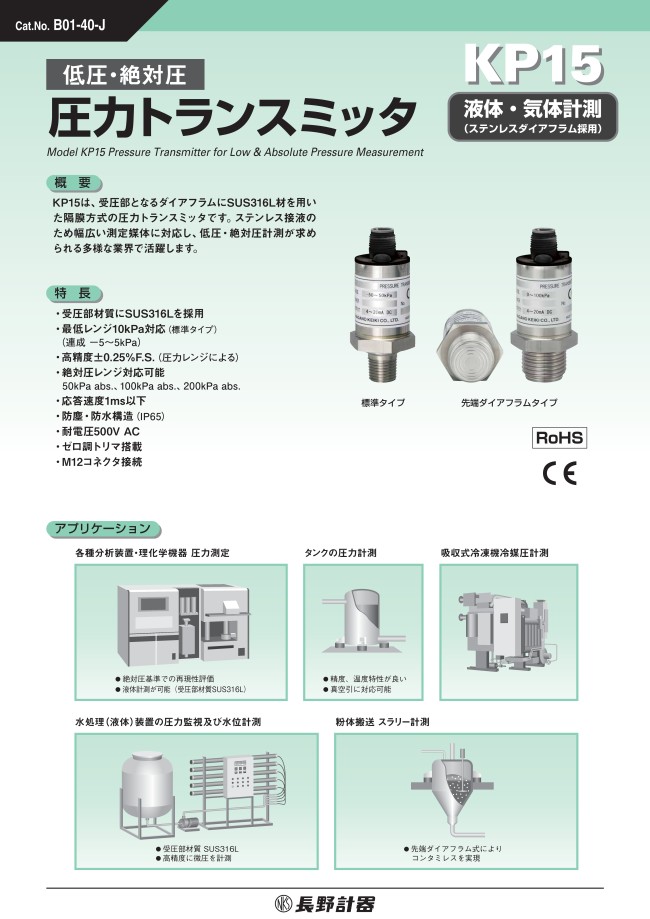

製品特長・仕様

• 受圧部材質にSUS316Lを採用
• 最低レンジ10kPa対応（標準タイプ）
  （連成-5～5kPa）
• 高精度±0.25%F.S.
  （圧力レンジによる）
• 絶対圧レンジ対応可能
  50kPa abs.、100kPa abs.、200kPa abs.
• 応答速度1ms以下
• 防塵・防水構造
  （IP65）
• 耐電圧500V AC
• ゼロ調トリマ搭載

KP15-17Gの仕様

KP15-1WGの仕様

M12コネクタ付ケーブルの仕様

※M12コネクタ付ケーブルは嵌合状態で保護等級IP65以上。

使用方法・使用事例

・設置場所

取付けは振動の少ない場所、直射日光のあたらない場所を選定してください。本器はIP65の保護等級（JIS C 0920） を有していますが、より長く御使用頂くために、湿気・塵埃の少ない場所、油、水等のかかりにくい場所を選定して下さい。

・配管

取付けの際には、本体に大きな力が加わらぬよう、六角部にスパナ（二面幅27mm） を掛けて確実に締め付けて下さい。リークの無いよう、必ずねじ部にシールテープを巻いて下さい。

・結線

M12 コネクタ付ケーブル（オプション）を本器コネクタ溝に合わせて差し込みます。手でナットが動かなくなるまで締め込みます。
締め付けトルク：0.4～0. 5N ・ m
締め込みが不十分ですと防水性が保てなかったり、振動でねじが緩むことがあります。

コネクタ端子配列は下記のようになっています。

端子番号	2線式	ケーブル結線色
1	電源+	茶
2	-	白
3	-	青
4	電源-	黒

・運転

結線を確認の上、電源を投入して下さい。また、ウォームアップ時間として電源投入後15分以上（推奨30分）経過させ、安定した状態になってからゼロ点調整を行い、計測を開始して下さい。
本器のゼロ点は圧力レンジにより異なります。圧力レンジをご確認の上、ゼロ点をご確認ください。
ゼロ点調整は、ケース上部のゴム栓を外すことで調整可能です。（後述のゼロ点調整をご確認下さい。）
電源を入れたままでの配線作業、コネクタの挿抜は行わないで下さい。感電の恐れがあります。ケーブルの配線は結線図に従って配線して下さい。

ノイズの問題は複雑で、容易に解決できないものが多く完全ではありません。測定値が時々変動したり、異なった値を示すときはノイズの影響が考えられます。その時は以下に示すようなノイズ対策を行ってみて下さい。

・伝導性ノイズ
電源ラインにノイズが乗りますと、圧力の出力値が変動するなどの誤動作が生じたりすることがあります。DC電源ラインの引きまわしに注意するとともに、ノイズ除去率の高い電源、またリップル電圧が乗らないように十分安定化された電源をご利用下さい。また、電源ラインと信号ラインを分離、別々の電線管で隔離する等を行って下さい。

・雷サージ
雷サージの影響を受けて誤動作することがあります。御使用の際には、雷サージの影警を受けない室内配電網に接続して御使用ください。

・放射ノイズ
周囲からの放射ノイズによって誤動作することもあります。この場合、ノイズ源から遠ざける、本体の向きを変える、磁気シールド、静電シールド等の対策を行って下さい。

使用状況により、一般には年2回程度の定期点検をして下さい。尚、異常が認められたときは、長野計器社までご連絡下さい。

定期点検チェック項目
・外観
・圧力受圧部の腐食、汚れ、漏れ等
・圧力基準器による出力チェック

本器は、ケース上部のゴム栓を外すことでゼロ点調整が行えます。ゴム栓を外しますと、穴奥にゼロ点調整用トリマがあります。（取り外したゴム栓は確実に保管して下さい。）
トリマをマイナスドライバで回転することによりゼロ点調整を行います。ただし、圧力レンジにより調整方法が異なりますので以下内容をご参照ください。

（正圧レンジ）
大気開放（無加圧）状態における出力は、4mA DC の出力に調整して下さい。
（連成レンジ）
下記内容に基づき、大気開放状態の出力値をご確認頂き、調整して下さい。
［±5kPa,±10kPa,±20kPa,±50kPa,±100kPa］
大気開放時12mA DC
［-100～200kPa］
大気開放時9.33mA DC
［-100～300kPa］
大気開放時8mA DC
［-100～500kPa］
大気開放時6.67mA DC

（負圧レンジ）
下記内容に基づき、大気開放状態の出力値をご確認頂き、調整して下さい。
［-100～0kPa］
大気開放時20mA DC
ゼロ点調整後は、ゴム栓を確実に締め付けてください。

注意・禁止事項

【注意】
圧力ラインに取り付けの際、配管内に液体が充満した状態で取り付けないで下さい。
液体は非圧縮の為、接続ネジを締めこむと高庄が発生し機器の故障となる可能性があります。既設圧力ライン又は交換の際には配管接続側の液体を抜き、空気を15～20mm程度残してねじ込んでください。

【注意】
圧力導入口に針金等を入れないで下さい。ダイアフラムが破損して正常な動作が得られなくなります。

【注意】
本器は周囲温度-40～+80℃で御使用下さい。（但しコネクタ部は-25～+70℃で御使用下さい。）メンテナンスと調整が出来るスペースを周囲に確保してください。
接液部が80℃を超える場合（スチーム、温水など）、必ずパイプサイホンなどを用い、80℃以下で御使用下さい。また、冷水などの低温流体の配管に直接取り付けた場合、検出センサ部が結露し、故障の原因となります。必ず結露防止対策を行って下さい。

【注意】
センサ筐体（接続ネジ）は接地して御使用下さい。（樹脂配管でのご使用、紛体の圧送、流れのある流体計測では、静電気が発生し故障の原因となります。センサ筐体を接地し、静電気対策を十分に行って御使用下さい。）

製品の誤動作や劣化を防ぐため次のような場所には設置、取り付けを行わないでください。

• 高温の所
• 低温の所
• 腐食性、揮発性ガスが噴出している所
• 振動の激しい所
• ノイズの激しいところ
• 落雷の恐れがある所
• 水没するところ
• 継手が天面を向く取り付け方


【注意】
ゼロ点調整後は、ゴム栓を確実に締め付けてください。IP65の保護等級が保たれなくなります。

【注意】
ゴム栓をケース上部の穴へ確実に締め付けてください。IP65の保護等級が保たれなくなります。

（絶対圧レンジ）
絶対圧レンジの場合、大気開放状態での出力は大気圧により異なります。大気開放状態でのゼロ点調整は行わないようご注意ください。特に、50kPa abs.品は大気開放状態で出力が20mA DC以上となっておりますが故障ではありません。また、100kPa abs.、200kPa abs.品は大気圧により、大気開放状態の出力が変化します。規定の圧力で出力ご確認ください。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-40～80℃(コネクタ部:-40～85℃)です。
