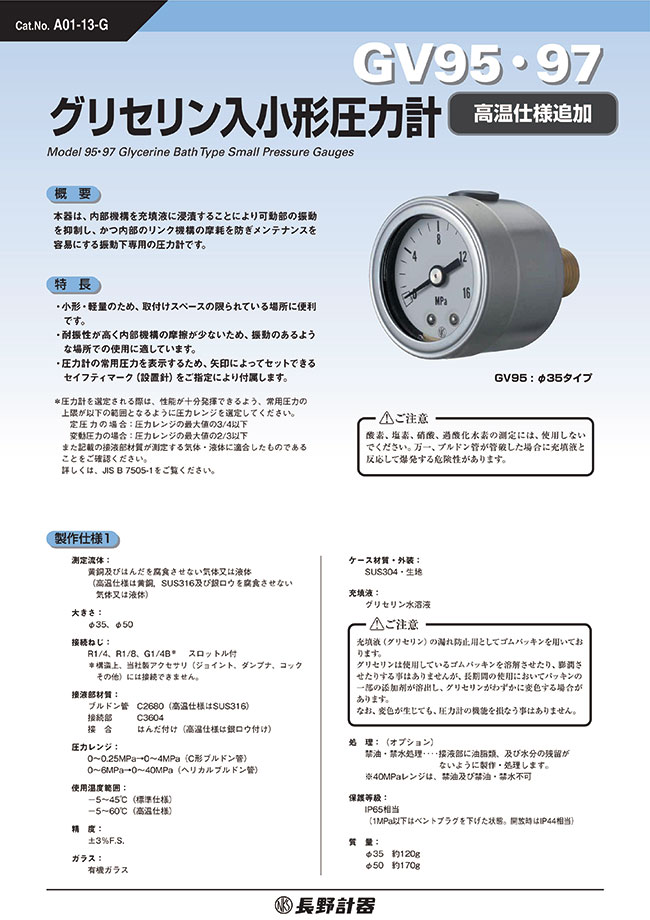

グリセリン入小形圧力計（35Φ,50Φ） GV95,GV97

製品特長・仕様

本器は、内部機構を充填液に浸漬することにより可動部の振動を抑制し、かつ内部のリンク機構の摩耗を防ぎメンテナンスを容易にする振動下専用の圧力計です。

• 小形・軽量のため、取付けスペースの限られている場所に便利です。
• 耐振性が高く内部機構の摩擦が少ないため、振動のあるような場所での使用に適しています。
• 圧力計の常用圧力を表示するため、矢印によってセットできるセイフティマーク（設置針）をご指定により付属します。

*圧力計を選定される際は、性能が十分発揮できるよう、常用圧力の上限が以下の範囲となるように圧力レンジを選定してください。
定庄力の場合：圧力レンジの最大値の3/4以下
変動圧力の場合：圧力レンジの最大値の2/3以下
また記載の接液部材質が測定する気体・液体に適合したものであることをご確認ください。
詳しくは、JIS B 7505-1をご貧ください。

安全窓： （計器上部に標準装備）
万一、ブルドン管が破裂した場合、内圧を安全窓から開放し、ガラスの破壊を防止します。
安全窓に手を加えたり、これを塞ぐようなことはしないでください。

ベントプラグについて

最大庄力1MPa以下の圧力計・連成計及び真空計については、周囲温度変化により、ケース内圧が変化して指示誤差を生じます。
この内圧誤差防止の為、ケース上部に空気流通穴を設けてあります。ご使用に際しては、安全窓の黄色のベントプラグを上げてください。
なお、黄色のベントプラグを上げた際に、ベントプラグ内部に付着したグリセリン又はグリセリン水溶液が、僅かに外部に出ることがあります。
外部に出たグリセリン又はグリセリン水溶液により、グリセリン入圧力計の周辺にある機器が損傷する場合がありますので、御注意ください。
また取付姿勢は垂直取付に限定してください

使用方法・使用事例

• （1）常用圧力が圧力レンジの3/4以下の圧力測定に使用してください。変動圧力または脈動圧力の場合は、常用圧力が圧力レンジの2/3以下の圧力測定に使用してください。
• （2）圧力計を取り外す際は、必ず圧力を零（大気圧）とした後、慎重に取り外してください。
• （3）圧力計には手を加えないでください。
• （4）安全窓（ブローアウトディスク）には、接着剤で固定するなどの手をくわえないで下さい。安全窓の機能が果たせなくなり、万一、ブルドン管が管破した場合、覆いガラスが破損し、大変危険です。
• （5）測定体に変動圧力がある場合は、そのまま導入しますと圧力計の早期故障の原因となります。故障原因の多くは、この変動圧力と機械的な振動です。
  この対策として、圧力計の入り口に固定絞り（スロットル）を挿入してあります。さらに圧力変動を抑えたい場合には、ダンプナをご使用ください。
  ダンプナは圧力計のねじ継手として装着し、圧力計の指針の振れ具合を見て調整する可変絞りタイプのものです。
  調整する場合は一旦全閉にしておいて、開きながら調整してください。
• （6）圧力計の接液部材質を腐食するような測定体には使用しないでください。
• （7）特定のガスの測定には、使用しないでください。
• （8）使用温度範囲内で使用して下さい。

注意・禁止事項

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-5～45℃です。
