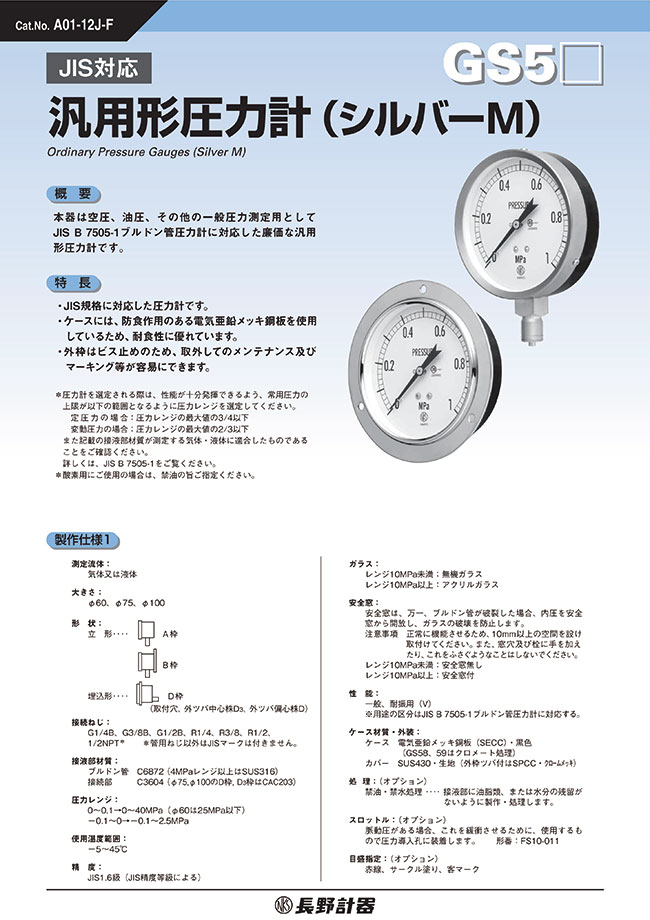

汎用型圧力計 GS

製品特長・仕様

本器は空圧、油圧、その他の一般圧力測定用としてJIS B 7505-1ブルドン管圧力計に対応した廉価な汎用形圧力計です。

• 定圧力の場合：圧力レンジの最大値の3/4以下
• 変動圧力の場合：圧力レンジの最大値の2/3以下

また記載の接液部材質が測定する気体・液体に適合したものであることをご確認ください。
詳しくは、JIS B 7505-1をご覧ください。
※酸素用にご使用の場合は、禁油の旨ご指定ください。

使用方法・使用事例

• （1）常用圧力が圧力レンジの2/3以下の圧力測定に使用してください。変動圧力または脈動圧力の場合は、常用圧力が圧力レンジの1/2以下の圧力測定に使用してください。
• （2）圧力計を取り外す際は、必ず圧力を零（大気圧）とした後、慎重に取り外してください。
• （3）圧力計には手を加えないでください。
• （4）安全窓（ブローアウトディスク）には、接着剤で接着するなどの手をくわえないでください。
  安全窓の機能が果たせなくなり、万一、ブルドン管が管破した場合、透明板（ガラス）が破損し、大変危険です。
• （5）測定体に変動圧力がある場合は、そのまま導入しますと圧力計の早期故障の原因となります。故障原因の多くは、この変動圧力と機械的振動です。
  変動圧力の対策として、圧力計の入り口に絞り機溝を入れる方法があります。1つはスロットルで圧力計の導入口にいれる固定絞りタイプのものです。この場合は、最初に絞り程度を確認して最適なものを選択してご使用ください。
  2つめはダンプナーで圧力計のねじ継手として装着し、圧力計の指針の振れ具合を見て調整する可変絞りタイプのものです。調整する場合は一旦全閉にしておいて、開きながら調整してください。
• （6）圧力計の接液部材質は、黄銅系になります。従って測定体によっては、使用できない場合がありますので、隔膜式等適切な機種選定が必要になります。
• （7）酸素測定の場合には、禁油処理をした圧力計を使用してください。
• （8）フロンガス、Heガス、H₂ガス等分子構造の小さいものの測定又は、リークに対して特に注意するものには、ガスリークディテクタによる洩れチェック（Heリークディテクタ等）を行った圧力計を使用するようにしてください。（できるだけステンレス系材質を選定してください。）
• （9）接着方法がはんだ付けのものは、測定体（環境温度）が45℃以上になる場合は強度面で問題となりますので、銀ロウ付け品またはTIG溶接品を使用してください。
• （10）規格の詳細については、「アネロイド型圧力計-第1部：ブルドン管圧力計JIS B 7505-1」をご参照ください。

注意・禁止事項

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-5～45℃です。
