微圧計 GL10,GL15,GL20,GL21,GL25,GL26

通常単価(税別): 29,999円～56,745円

税込単価: 32,999円～62,420円

通常出荷日：2日目

50kPa以下の低い圧力を高精度に計測するように設計された圧力計で、直接、圧力を測定することはもちろん...

商品タイプ
微圧計
用途
その他
規格
JIS B7505-1
精度
±1.5%F.S.

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 131 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

大きさ		φ100				φ150
大きさ		低圧		高圧		φ150
モデル		GL10	GL15	GL20	GL25	GL21	GL26
枠形状		B枠取付穴	D枠取付金具	B枠取付穴	D枠取付金具	B枠取付穴	D枠取付金具
エレメント		カプセル		ベローズ
圧力レンジ（真空・連成含む）		0～2、3kPa		0～4kPa ↓ 0～30kPa
精度		±1.5%F.S.（オプション:±1.0%F.S.）*
ケース材質	内枠	ADC12	AC7A	ADC12		AC7A
ケース材質	外枠	ADC12
外装色	内枠	黒
外装色	外枠	黒
接続ねじ		G3/8B他
ガラス		無機（標準）又は、有機、他

*AN10は精度:±2.0%F.S.

外形図

φ100:カプセル式GL10-231

φ100:カプセル式GL15-131

φ100:ベローズ式GL20-231/233

φ100:ベローズ式GL25-131/133

φ150:ベローズ式GL21-231/233

φ150:ベローズ式GL26-131/133

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-5～40℃です。

商品TOP

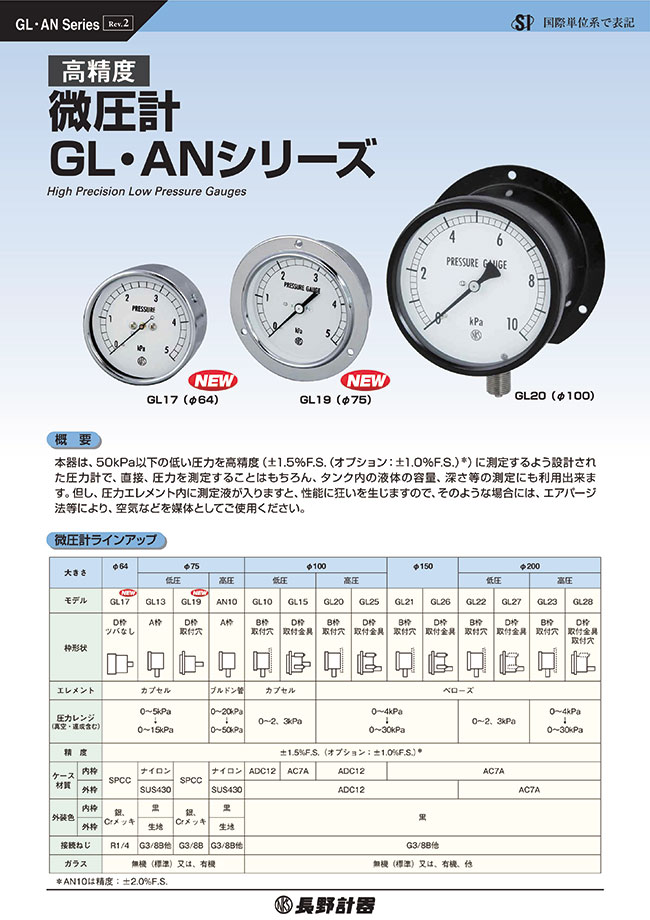

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

圧力レンジ(MPa)
- 0～0.005
- 0～0.01
- 0～0.015
- 0～0.02
- 0～0.025
- 0～0.03
圧力レンジ詳細(kPa)
- -30～0
- -20～0
- -20～10
- -15～0
- -15～15
- -10～0
- -10～10
- -10～20
- -7～0
- -5～0
- -5～5
- -5～10
- -4～0
- -3～0
- -2～0
- -2～2
- -1～1
- 0～2
- 0～3
- 0～4
- 0～5
- 0～7
- 0～10
- 0～15
- 0～20
- 0～25
- 0～30
大きさ(mm)
- 100
- 150
接続部サイズ
- G3/8B
- R3/8
形状
- 埋込形D枠（取付金具）
- 立形B枠
モデルNO
- GL10
- GL15
- GL20
- GL21
- GL25
- GL26
接ガス部材質
- SCS14
- CAC203
- SUS316
- C3604BD
出荷日
すべて
2日以内

型番リスト

表示件数

型番

圧力レンジ

(MPa)

圧力レンジ詳細

(kPa)

大きさ

(mm)

接続部サイズ

形状

モデルNO

接ガス部材質

製品概要

最小発注数量

-	-2～0	100	G3/8B	立形B枠	GL10	C3604BD	微圧計（100） GL10-231×-2kPa	1個
-	-3～0	100	G3/8B	立形B枠	GL10	C3604BD	微圧計（100） GL10-231×-3kPa	1個
-	-1～1	100	G3/8B	立形B枠	GL10	C3604BD	微圧計（100） GL10-231×-1～1kPa	1個
-	0～2	100	G3/8B	立形B枠	GL10	C3604BD	微圧計（100） GL10-231×2kPa	1個
-	0～3	100	G3/8B	立形B枠	GL10	C3604BD	微圧計（100） GL10-231×3kPa	1個
-	-2～0	100	R3/8	立形B枠	GL10	SCS14	微圧計（100）GL10-2G1×-2kPa	1個
-	-3～0	100	R3/8	立形B枠	GL10	SCS14	微圧計（100）GL10-2G1×-3kPa	1個
-	-1～1	100	R3/8	立形B枠	GL10	SCS14	微圧計（100）GL10-2G1×-1～1kPa	1個
-	0～2	100	R3/8	立形B枠	GL10	SCS14	微圧計（100）GL10-2G1×2kPa	1個
-	0～3	100	R3/8	立形B枠	GL10	SCS14	微圧計（100）GL10-2G1×3kPa	1個
-	-2～0	100	G3/8B	埋込形D枠（取付金具）	GL15	CAC203	微圧計（100） GL15-131×-2kPa	1個
-	-3～0	100	G3/8B	埋込形D枠（取付金具）	GL15	CAC203	微圧計（100） GL15-131×-3kPa	1個
-	-1～1	100	G3/8B	埋込形D枠（取付金具）	GL15	CAC203	微圧計（100） GL15-131×-1～1kPa	1個
-	0～2	100	G3/8B	埋込形D枠（取付金具）	GL15	CAC203	微圧計（100） GL15-131×2kPa	1個
-	0～3	100	G3/8B	埋込形D枠（取付金具）	GL15	CAC203	微圧計（100） GL15-131×3kPa	1個
-	-4～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-4kPa	1個
-	-5～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-5kPa	1個
-	-7～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-7kPa	1個
-	-10～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-10kPa	1個
-	-15～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-15kPa	1個
-	-20～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-20kPa	1個
-	-30～0	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-30kPa	1個
-	-4～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-4kPa	1個
-	-5～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-5kPa	1個
-	-7～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-7kPa	1個
-	-10～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-10kPa	1個
-	-15～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-15kPa	1個
-	-20～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-20kPa	1個
-	-30～0	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-30kPa	1個
-	-10～10	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-10～10kPa	1個
0～0.01	0～10	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×10kPa	1個
-	-15～15	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-15～15kPa	1個
0～0.015	0～15	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×15kPa	1個
-	-10～20	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-10～20kPa	1個
0～0.02	0～20	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×20kPa	1個
-	-2～2	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-2～2kPa	1個
0～0.03	0～30	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×30kPa	1個
-	0～4	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×4kPa	1個
-	-5～5	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×-5～5kPa	1個
0～0.005	0～5	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×5kPa	1個
-	0～7	100	G3/8B	立形B枠	GL20	CAC203	微圧計（100） GL20-231×7kPa	1個
-	-5～10	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-5～10kPa	1個
-	-10～10	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-10～10kPa	1個
0～0.01	0～10	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×10kPa	1個
-	-15～15	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-15～15kPa	1個
0～0.015	0～15	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×15kPa	1個
0～0.02	0～20	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×20kPa	1個
0～0.03	0～30	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×30kPa	1個
-	0～4	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×4kPa	1個
-	-5～5	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×-5～5kPa	1個
0～0.005	0～5	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×5kPa	1個
-	0～7	100	G3/8B	立形B枠	GL20	SCS14	微圧計（100） GL20-233×7kPa	1個
-	-5～0	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×-5kPa	1個
-	-10～0	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×-0.01kPa	1個
-	-20～0	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×-20kPa	1個
-	-30～0	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×-30kPa	1個
-	-5～5	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×-5～5kPa	1個
0～0.005	0～5	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×5kPa	1個
0～0.01	0～10	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×0.01kPa	1個
0～0.015	0～15	100	R3/8	立形B枠	GL20	SCS14	微圧計（100）GL20-2G1×15kPa	1個

通常単価(税別) (税込単価)	通常出荷日

33,710円 ( 37,081円 )	2日目
33,710円 ( 37,081円 )	2日目
30,165円 ( 33,182円 )	2日目
33,710円 ( 37,081円 )	2日目
33,710円 ( 37,081円 )	2日目
35,615円 ( 39,177円 )	2日目
35,615円 ( 39,177円 )	2日目
36,293円 ( 39,922円 )	2日目
35,615円 ( 39,177円 )	2日目
35,615円 ( 39,177円 )	2日目
31,297円 ( 34,427円 )	2日目
30,295円 ( 33,325円 )	2日目
31,875円 ( 35,063円 )	2日目
31,297円 ( 34,427円 )	2日目
31,297円 ( 34,427円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
53,230円 ( 58,553円 )	2日目
53,230円 ( 58,553円 )	2日目
46,952円 ( 51,647円 )	2日目
46,952円 ( 51,647円 )	2日目
46,952円 ( 51,647円 )	2日目
46,952円 ( 51,647円 )	2日目
46,952円 ( 51,647円 )	2日目
32,332円 ( 35,565円 )	2日目
31,667円 ( 34,834円 )	2日目
32,332円 ( 35,565円 )	2日目
31,667円 ( 34,834円 )	2日目
32,332円 ( 35,565円 )	2日目
31,667円 ( 34,834円 )	2日目
32,332円 ( 35,565円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
32,332円 ( 35,565円 )	2日目
31,667円 ( 34,834円 )	2日目
31,667円 ( 34,834円 )	2日目
47,530円 ( 52,283円 )	2日目
47,530円 ( 52,283円 )	2日目
46,952円 ( 51,647円 )	2日目
47,530円 ( 52,283円 )	2日目
46,952円 ( 51,647円 )	2日目
46,952円 ( 51,647円 )	2日目
46,952円 ( 51,647円 )	2日目
53,230円 ( 58,553円 )	2日目
47,530円 ( 52,283円 )	2日目
53,230円 ( 58,553円 )	2日目
46,952円 ( 51,647円 )	2日目
33,536円 ( 36,890円 )	2日目
33,536円 ( 36,890円 )	2日目
33,536円 ( 36,890円 )	2日目
33,536円 ( 36,890円 )	2日目
34,214円 ( 37,635円 )	2日目
33,536円 ( 36,890円 )	2日目
33,536円 ( 36,890円 )	2日目
33,536円 ( 36,890円 )	2日目

基本情報

50kPa以下の低い圧力を高精度に計測するように設計された圧力計で、直接、圧力を測定することはもちろん、タンク内の液体の容量、深さ等の測定にも利用できます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

長野計器
JIS汎用形圧力計シルバーM（A枠立形・Φ60・テーパーねじ）GS50-171
長野計器
グリセリン入圧力計（A枠立形・Φ60）GV50-173
長野計器
普通形圧力計A□ （AA、AC、AE、AG、AJ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

微圧計 GL10,GL15,GL20,GL21,GL25,GL26のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q校正証明書など証明書の発行は可能ですか？

該当商品の証明書発行可否を確認したのち、発行可能であれば必要な手続きを行いますので商品ページの画面右上にある「技術窓口」をクリックしてお問い合わせください。

Q購入済み圧力計の校正証明書などの発行は可能ですか？

校正証明書などの発行は圧力計のご注文時にご依頼いただく必要があります。ご購入後の発行は可能ですがお手元の商品の回収と、都度価格と納期のお見積りが必要です。ご希望の場合は商品ページの画面右上にある「技術窓口」をクリックしてお問い合わせください（一部校正不可の機種もあります）。

Q検査済印がありません。

当該メーカーにおいて検査済印は付いておりません。
