一般産業用デジタル圧力計 GC61

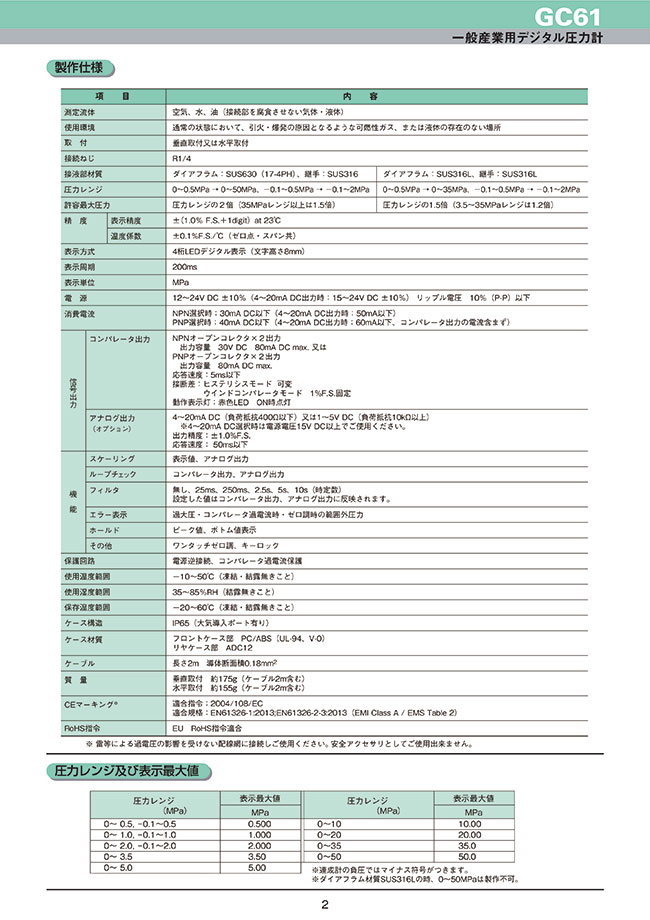

製品特長・仕様

信頼性の高い半導体蒸着形圧力センサを内蔵したデジタル圧力計で、各種産業機械・設備における油圧・水圧ライン等の監視・制御用として使用できます。デジタル表示、圧力スイッチ及び伝送器をコンパクトに一体化しており、ループチェック、スケーリング機能等を搭載しています。

• 用途に応じ、ダイアフラム材質を選択可能（SUS630 or SUS316L）
•  IP65
• スイッチ機能（NPNオープンコレクタ）
• アナログ出力（オプション）
• 6段階フィルタ設定（無し、25・250ms 、2.5・ 5 ・ 10s）
• ループチェック、表示・アナログ出カスケーリング、フィルタ、キーロック、ホールド、ワンタッチゼロ調機能

※連成計の負圧ではマイナス符号がつきます。
※ダイアフラム材質SUS316Lの時、0～50MPaは製作不可。

ケーブル結線色

茶・・・電源（+）24V DC
黒・・・オープンコレクタ（OUT1）
白・・・オープンコレクタ（OUT2）
橙・・・アナログ出力（+）（ オプション指定時）
（4～20mA DC又は1～5V DC）
青・・・電源（-）

ケーブル仕様【概要］

導体
・構成： 0.18sq （7本／0.18mm）
・被覆標準外径：0.86mm
シース
・外径：4±0.15mm

使用方法・使用事例

取り付けは、振動の少ない場所、直射日光のあたらない場所、湿気・塵埃の少ない場所、油・水等がかからない場所を選定して下さい。
本器はIP65相当の防水性能を有していますが、屋外で使用する場合は念のため雨除け等の対策を施し、大気解放穴に内径2mm外形4mmのチューブを接続し、チューブの先端から水が入らないように設置した上でご使用ください。
取り付けの際には、本体（樹脂部）に大きな力が加わらないよう、金属部である六角部にスパナ（二面幅22mm）を掛けて下さい。締付トルク10N・m 以下として下さい。尚、リークのないよう、R1/4ネジ部には、必ずシールテープを巻いて下さい。

結線

ケーブルの結線色は下記のようになっています。接続を確認の上、電源を投入して下さい。また、ウォーミングアップとして電源投入後5分以上経過させ、安定した状態になってからゼロ点調整や計測を行なって下さい。

（1）標準（アナログ出力無しの場合）
・茶色………電源（+）
・青色………電源（-）
・黒色………オープンコレクタ出力OUT1（+）
・白色………オープンコレクタ出力OUT2（+）
（2）4～20mA DC出力又は1～5V DC出力が付く場合
・茶色………電源（+）
・青色………電源（-）、アナログ出力（-）コモン
・橙色………アナログ出力（+） （オプション指定時）
・黒色………オープンコレクタ出力OUT1（+）
・白色………オープンコレクタ出力OUT2（+）

内部形式

出力形式は、コンパレータ出力としてオープンコレクタ出力、アナログ出力として4～20mA DC電流出力, または1～5V DC電圧出力となっています。
オープンコレクタとは、出カトランジスタのコレクタをユーザに解放し、種々の応用ができるようにしたものです。どのような接続でオープンコレクタ出力を使用するかはユーザの自由ですが、ここでは3種類の使用例を示します。

注意・禁止事項

【警告】
取扱を誤った場合、使用者が死亡又は重傷を負う可能性が想定される内容を示します。

【注意】
取扱を誤った場合、使用者が障害を負う危険が想定される内容及び物的損害のみの発生が想定される内容を示します。

【警告】

1. 許容最大圧力以上の圧力を加えないで下さい。圧力エレメントが破損又は破壊し、けがや周囲を破壊する原因となります。
2. 指定外の電源で使用すると、火災や感電の原因となります。
3. 過大な荷重・振動・衝撃を与えないで下さい。製品が破損又は破裂し、測定体が流出することにより、けがや周囲を破壊する原因となります。
4. 本器は防爆構造ではありません。引火・爆発の起因となるような可燃性のガスや液体の存在する恐れのある危険場所には使用しないで下さい。
5. 結線は結線銘版又は取扱説明書の結線要領に従って、正しく行って下さい。誤って結線されますと、障害や火災の原因となることがあります。
6. 使用温度範囲内でご使用下さい。使用温度範囲外で使用されますと製品が故障又は破損し、けがや周囲を破壊する原因となります。
7. 取付は、取扱説明書の取付要領に従って確実に行って下さい。
8. 製品自体の分解・改造、及び新たな機能付加による改造は行わないで下さい。尚、修理は長野計器社にご相談下さい。
9. スイッチ類は取扱説明書の操作方法に従って、確実に行って下さい。誤った操作は誤動作の原因となることがあります。
10.精密な電子計器ですので、ノイズ源となるものからはできるだけ遠ざけて下さい。また、本器へ供給する電源もノイズフィルタ等により、ノイズを取り除いて下さい。

※本製品の故障や誤動作が直接人命を脅かしたり、人体に危害を及ぼす恐れのある場合は、使用しないで下さい。

【注意】
圧力ラインに取り付けの際、配管内に液体が充満した状態で取り付けないで下さい。液体は非圧縮性の為、接続ねじを締め込むと高圧が発生し機器の故障となる可能性が有ります。既設圧力ラインヘ取付又は交換の際には配管接続側の液体を抜き、空気を15～20mm程度残した状態で締め込んで下さい。

【注意】
圧力接続口から針金等を入れないで下さい。ダイアフラムが破損して正常な動作が得られなくなります。

【注意】
出カトランジスタの定格は NPN：30V DC,80mA、PNP：24V DC（電源電圧範囲）, 80mAですので、突入電流など含め絶対に定格を越えないようご注意下さい。

【注意】
本器の故障・損傷の原因となりますので、次のような場所に保管しないで下さい。

・水のかかる場所
・気圧、温度、湿度、風通し、日光、埃、塩分、硫黄分を含んだ空気などにより悪影響を生ずる恐れのある場所
・傾斜、振動、衝撃（運搬時も含む）などのある場所
・化学薬品の保管場所やガスの発生する場所
・直射日光の当たる場所や高温の車内等

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-10～50℃です。
