小形デジタル微差圧計 GC30

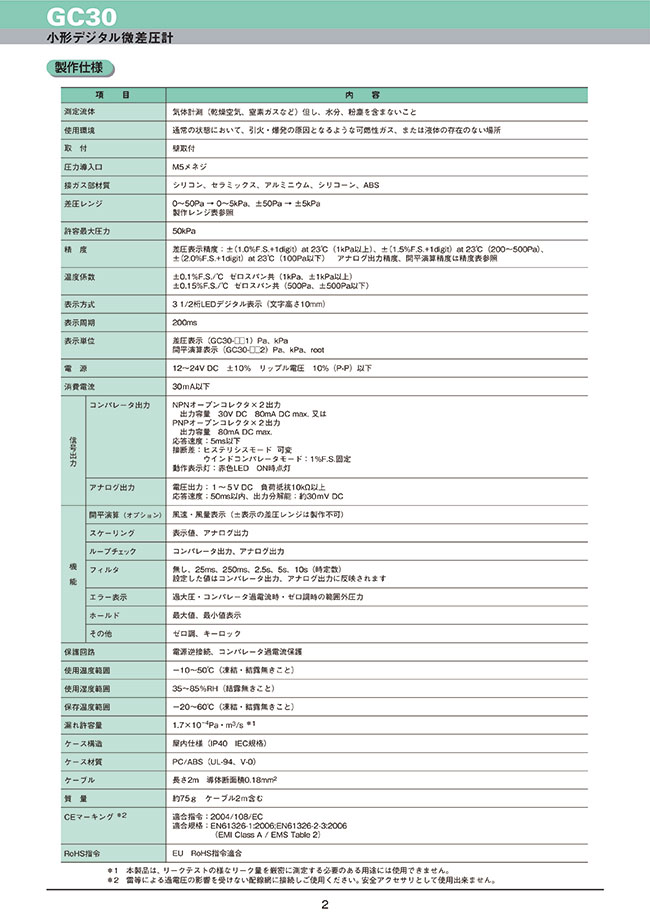

製品特長・仕様

□30mmのコンパクトなボディに、表示・出力・スイッチ機能を搭載し、装置設備の省スペース化に対応します。
小形・高耐圧なシリコン・キャパシタンス・センサの採用により、高感度で信頼性の高い計測が可能です。

製作レンジ・表示値

※±表示の差圧レンジにおいて、高圧側（H）が低圧側（L）より低い場合は、マイナス（-）表示となります。
*1（ ）内は差圧レンジが±表示の時
*2 ±表示の差圧レンジ及び、2kPa、5kPaは製作不可

精度・温度係数

*3 ±表示の差圧レンジ及び、2kPa,5kPaは製作不可

使用方法・使用事例

取り付けは、振動の少ない場所、直射日光の当たらない場所、粉塵の少ない場所、水・油等がかからない場所を選定してください。また、圧力接続口の一方を大気解放で使用する場合、大気解放側の圧力が変動する場所（風が直接当たる場所等）は避けてください。圧力が変動して計測に影響が有る場合には、大気解放側は圧力変動の心配の無い場所までチューブ等で延長する等の対策を検討ください。

配管

付属のバーブ継手を（GC30-111） を取り付ける場合は、手締め後に工具を用いて約1/4回転の増し締めを行って下さい。
市販の継手をご使用になる場合はM5ネジの継手をご使用下さい。締付けトルク及び作業方法は継手メーカーの指示に従って下さい。
何れの継手を取り付ける場合も締付け時はリアプレートを押えるようにし、本体樹脂部に過大な力が加わらないように注意して下さい。
また配管も柔軟なチューブを用いるか本体に力が加わらないように配管して下さい。

付属継手材料 本体 C3604BD+ニッケルメッキ

（GC30-111） パッキン SUS304 ・ NBR

パネルアダプタの取付方法（オプション使用時）

アダプタ1をパネルカット穴の表側より入れ、本体を裏側より挿入しアダプタ1の爪をGC30樹脂部の凹みに固定して下さい。
アダプタ2はアダプタ1に固定した本体後側より挿入し、パネル面との隙間が最小になるまで押し込んで固定して下さい。
（注：パネル上に連続して取り付ける場合は、各パネルカット穴の間隔は左右8mm以上間隔をあけて下さい。）

結線

ケーブルの結線色は下記のようになっています。接続を確認の上電源を投入して下さい。
また、ヒートラン時間として電源投入後15分以上経過させ、安定した状態になってからゼロ点調整や計測を行なって下さい。

・茶色………電源（+）
・青色………電源（-） ・COM
・橙色………アナログ出力（+）
・黒色………オープンコレクタ出力1 （OUT1）
・白色………オープンコレクタ出力2 （OUT2）

注意・禁止事項

【警告】
取扱を誤った場合、使用者が死亡又は重傷を負う可能性が想定される内容を示します。

【注意】
取扱を誤った場合、使用者が傷害を負う危険が想定される内容及び物的損害のみの発生が想定される内容を示します。

【警告】

1. 許容最大圧力以上の圧力を加えないで下さい。圧力エレメントが破損又は破壊し、怪我や周囲を破壊する原因となります。
2. 指定外の電源で使用すると、火災や感電の原因となります。
3. 過大な荷重・振動・衝撃を与えないで下さい。製品が破損又は破裂し、測定体が流出することにより、怪我や周囲を破壊する原因となります。
4. 乾燥空気・凡等の弊社指定以外の測定体は使用しないで下さい。圧力エレメントが破損または破裂し、測定体が放出されることにより、怪我や周囲を破壊する原因となります。
5. 圧力エレメント内に粉塵やミスト状の流体が侵入しないようにして下さい。正確な測定ができなくなったり、製品が故障する原因になります。
6. 本器は防爆構造ではありません。引火・爆発の起因となるような可燃性のガスや液体の存在する恐れのある危険場所には使用しないで下さい。
7. 結線は結線銘版又は取扱説明書の結線要領に従って、正しく行って下さい。誤って結線されますと、傷害や火災の原因となることがあります。
8. 使用温度範囲内でご使用下さい。使用温度範囲外で使用されますと製品が故障又は破損し、怪我や周囲を破壊する原因となります。
9. 取付は、取扱説明書の取付要領に従って確実に行って下さい。
10.製品自体の分解・改造、及び新たな機能付加による改造は行わないで下さい。尚、修理は長野計器社にご相談下さい。
11.スイッチ類は取扱説明書の操作方法に従って、確実に行って下さい。誤った操作は誤動作の原因となることがあります。
12.精密な電子計器ですので、ノイズ源となるものからはできるだけ遠ざけて下さい。また、本器へ供給する電源もノイズフィルタ等により、ノイズを取り除いて下さい。

※ 本製品の故障や誤動作が直接人命を脅かしたり、人体に危害を及ぼす恐れのある場合は、使用しないで下さい。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-10～50℃です。
