タンクサイホン FT

製品特長・仕様

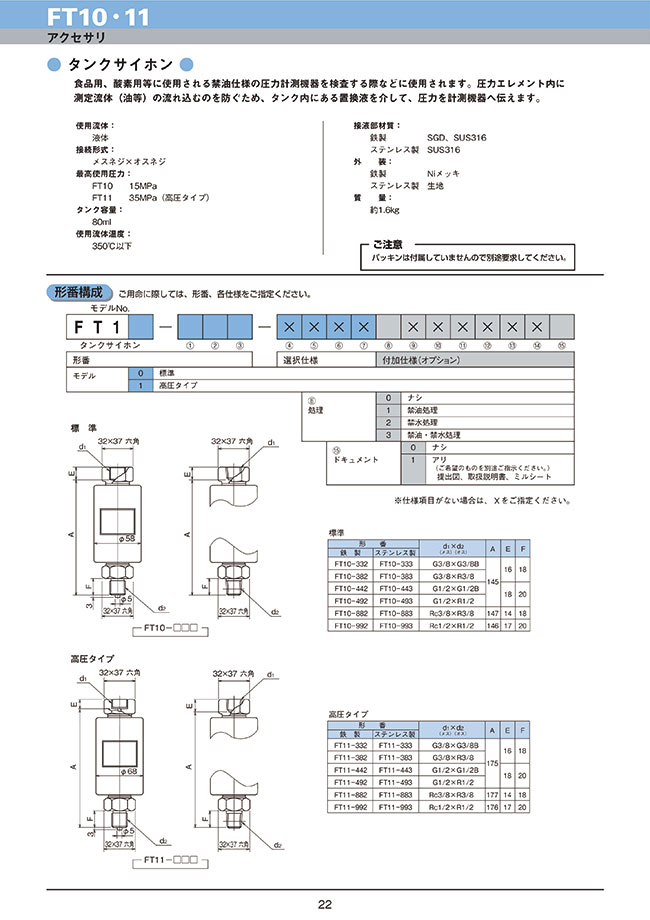

タンクサイホン（FT□□）

タンクサイホンは、被測定体が直接圧力計測機器のエレメント内に入らないようにする必要がある時に置換用として圧力計測機器と圧力源の間に取り付けて使用します。
構造は、配管側接続部より被測定体が流れ込み、タンクサイホン内の液面を押し下げて置換液が圧力計側から吐出し圧力を伝えます。

注）置換液は、被測定体より比重が重く混じり合わない液体を選定ください。

使用方法・使用事例

• （1） 圧力計側接続ねじ部より置換液を注ぎ込み、タンクサイホン内に置換液が充満して配管側の接続部より流出する迄注いでください。
• （2） タンクサイホンの配管側を配管に取付け、最後に圧力計側に直接圧力計を取り付けてください。
  シール部には用途にあったパッキンを使用し、またテーパネジの場合はシールテープ等を巻いてシールさせてください。
• （3） タンクサイホンの置換液は消費量に応じ、時々補充してください。
• （4） タンクサイホンを使用後保管する場合は、圧力計接続側よりエアー等を吹き付けて、タンクサイホン内部の液体を排出してから、タンクサイホン内部をアルコール等で洗浄してください。

注意・禁止事項

【警告】

• 最高使用圧力以上の圧力を加えないでください。
  タンクサイホンが破損または破裂し、けがや周囲を破壊する原因となります。
• 接液部材質を腐食・劣化させる測定流体には、使用しないでください。
  タンクサイホンが破損または破裂し、測定流体が放出することにより、けがや周囲を破壊する原因となります。
• 使用流体温度の範囲内でご使用ください。
  使用流体温度の範囲外で使用されますとタンクサイホンが故障または破損し、けがや周囲を破壊する原因となります。

【注意】
タンクサイホンに置換液を注入するときは、タンクサイホンを垂直に立てた状態で注入した後、傾けないように圧力源に接続してください。

【注意】
置換液は、被測定体よりも比重が重く測定体と化学反応を起こさずに分離する液体を使用してください。

【警告】
シールが不十分ですと、タンクサイホンが外れたり、測定体が突出してけがや周囲を破壊する原因となります。

【注意】
置換液の補充を致しませんと、置換液が不足し圧力計等に被測定流体が流れ込み、圧力計等の内部を汚染することがあります。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：流体温度：350℃以下です。
