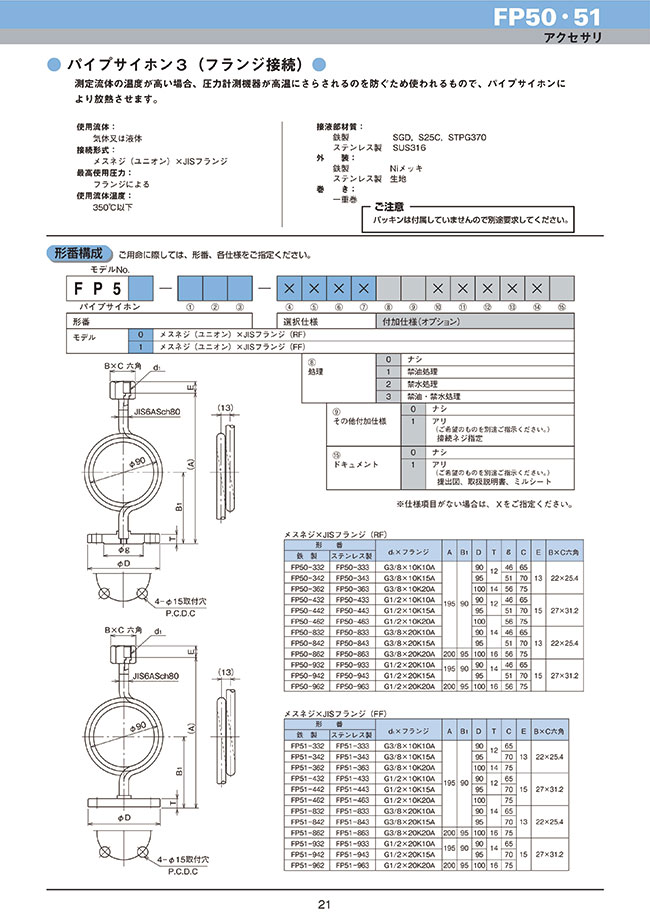

パイプサイホン FP50

製品特長・仕様

パイプサイホン（FP□□）

パイプサイホンは、被測定体が蒸気のような高温流体の場合に、被測定流体の温度を下げ圧力計測器等を保護するために圧力計測器等と圧力源の間に入れて使用します。

注）蒸気ボイラー用は、パイプ径が15A以上の製品からの選択となりますので、お問い合わせください。

使用方法・使用事例

• （1） パイプサイホンの配管側を配管に取付け、圧力計側に圧力計を取付けてください。シール部には用途に合ったパッキンを使用し、またテーパネジの場合はシールテープ等を巻いてシールさせてください。
• （2） 圧力計側に重量物を取付ける場合や、振動のある場合に使用する場合は、パイプサイホンに無理な力が加わらないように、パイプサイホンを保持する等の対策をとってください。

注意・禁止事項

【注意】
シールが不十分ですと、パイプサイホンが外れたり、測定流体が突出して怪我や周囲を破壊したりする原因となります。

【注意】
圧力計の点検および校正のために、圧力計とパイプサイホンの間にバルブまたはコックを装着させることをおすすめします。

【警告】
運転中はパイプサイホンを直接手で触れないでください。測定流体の温度によっては高温になる恐れがあり、火傷の原因となります。

【注意】
パイプサイホンの冷却効果は室温、通気状態に依存します。冷却効果の向上をはかる場合は設置環境の検討をおすすめします。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：流体温度：350℃以下です。
