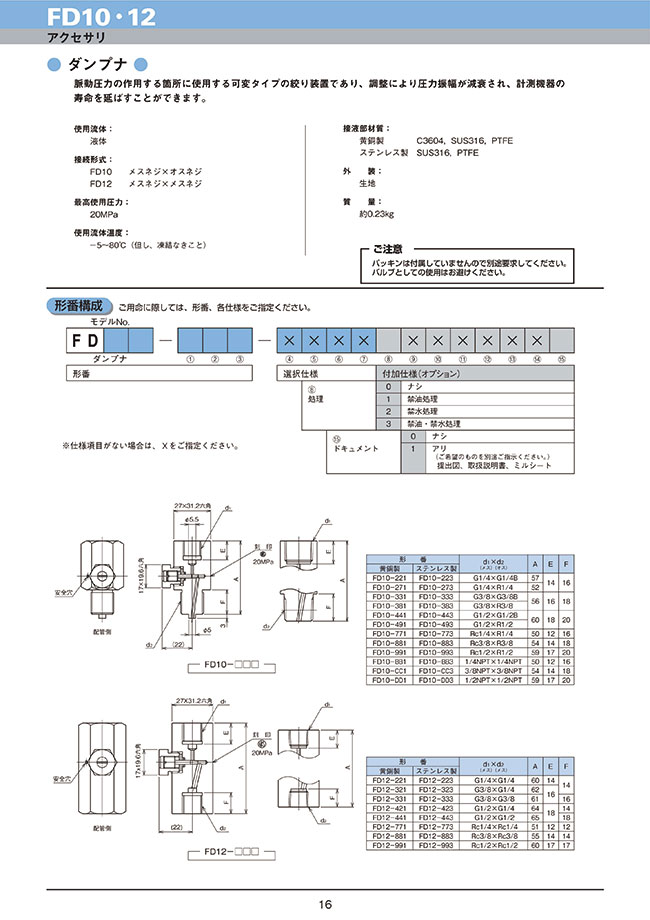

ダンプナ FD10,FD12

製品特長・仕様

ダンプナ（FD□□）

ダンプナは、圧力計測機器に有害な脈動（圧力変動）を防止する「可変タイプの絞りツギテ」で、圧力計測器と圧力源との間（通常は圧力計測器の直前）に取り付けます。
絞りの調整は、計測器の指針等の動きを見ながら弁棒を絞り込んで最適な状態に調整します。

注）指針等の動きが完全に止まる状態まで絞ると適切な圧力計測ができなくなります。
ダンプナは絞り機能を有するもので、バルブのように流体を完全に止めるものではありません。
本体にはパッキンのシール部から洩れた圧力により、ナットが破損しないよう安全穴が設けてあります。

保守・管理

（1） 接続部から漏れが生じた場合は、増し締めしてください。
（2） 弁棒のパッキン部から漏れが生じた場合は、ナットを増し締めしてください。この時、再度絞り程度の確認をしてください。
（3） 絞り部にゴミ等が詰まって圧力計が作動しなくなる事があります。その場合は、弁棒を左回転させゴミを取り除き、再度絞り程度を調整してください。
（4） 接続部および弁棒からの漏れが止まらない場合や故障の際は、長野計器社営業にご相談ください。

使用方法・使用事例

（1） 弁棒は右回転で“閉”、左回転で“開”となります。

【警告】
弁棒は抜け止め構造となっているため無理な荷重をかけると、破損または測定体が突出してけがや周囲を破壊する原因となります。

（2） 絞り量の調整は、ドライバーで弁棒を右方向に回転させ、一旦全閉にしておき圧力計の指針の振れ具合を見ながら弁棒を徐々に左方向に回して調整して下さい。

【ご注意】
指針の振れが完全に止まる状態まで絞りますと正確な圧力測定ができません。指針の振れが僅かに残る程度に調整して下さい。

（3） 絞り量の調整操作は、圧力計に実際の圧力が作用している状態で行って下さい。

注意・禁止事項

【警告】

• 最高使用圧力以上の圧力を加えないで下さい。
  ダンプナが破損または破裂し、けがや周囲を破壊する原因となります。
• 接液部材質を腐食・劣化させる測定体には、使用しないで下さい。
  ダンプナが破損または破裂し、測定体が放出することにより、けがや周囲を破壊する原因となります。
• 使用温度範囲内でご使用下さい。
  使用温度範囲外で使用されますとダンプナが故障または破損し、けがや周囲を破壊する原因となります。

【ご注意】
本体にはパッキンのシール部から漏れた圧力により、ナットが破損しないよう安全穴が設けてあります。

【ご注意】
ダンプナは絞り機能を有するもので、バルプのように流体を完全に止めるものではありません。

【ご注意】
圧力の指示の無い圧力スイッチ及び差圧スイッチ等にダンプナを設置した場合、絞り程度が目視で確認できないため、正確な圧力計測や制御ができません。
絞り程度の確認をするため、圧力計または差圧計を併設することをお勧めします。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-5～80℃です。
