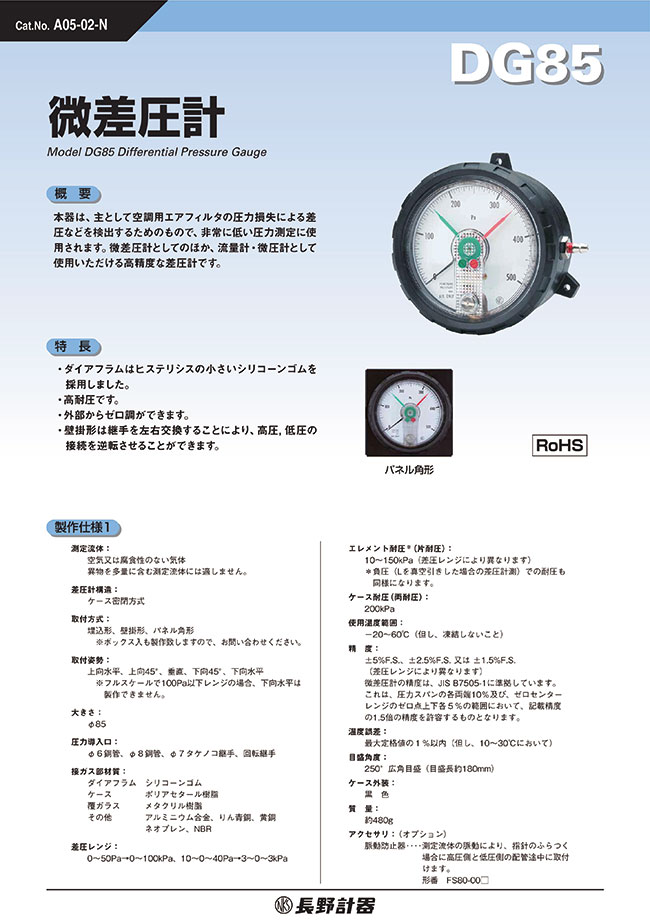

微差圧計（85φ） DG85

製品特長・仕様

本器は、主として空調用エアフィルタの圧力損失による差圧などを検出するためのもので、非常に低い圧力測定に使用されます。
微差圧計としてのほか、流量計・微圧計として使用いただける高精度な差圧計です。

・ダイアフラムはヒステリシスの小さいシリコーンゴムを採用しました。
・高耐圧です。
・外部からゼロ調ができます。
・壁掛形は継手を左右交換することにより、高圧, 低圧の接続を逆転させることができます。

使用方法・使用事例

• （1） 運転前に受圧部の漏洩検査を行い、測定体の漏れの無いことを確認して下さい。
• （2） 配管に誤りがないかどうか確認して下さい。
• （3） 運転前に本取扱説明書に記載されている注意事項が守られているかどうかチェックして下さい。
• （4） 以上の確認が完了しましたら運転を開始して下さい。
• （5） 特に運転を開始してから定常状態に達するまで、各部に異常が発生しないかどうかチェックして下さい。
• （6） 差圧レンジによって異なりますが、本器は10～150kPaまでの片耐圧があります。
  しかし、急激な圧力変動や長時間目盛範囲を超える圧力を加えることは好ましくありません。
• （7） 零調整
  零点が変化しているときは、前面の零調ツマミを（-） ドライバで回して零調整を行って下さい。
  零調ツマミを向かって左に回すと指針は向かって左方向へ、右へ回すと右方向へ移動します。
  低差圧レンジの場合、保管中に零点が変化することがありますが、このような場合は一旦高圧側から軽く息を吹き込むなどして差圧を加えた後、零調を行って下さい。

注意・禁止事項

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-20～60℃です。
