測定流体		空気又は腐食性のない気体
使用環境		通常の状態において、引火・爆発の原因になるような可燃性ガス、または液体の存在しない場所
取付姿勢		水平取付、垂直取付
圧力導入口		φ5.5パイプ状継手（内径φ4ビニールチューブ用）
接ガス部材質	ダイアフラム	シリコーンゴム
	ケース	ポリカーボネート、SUS304
	高圧側接続口	C3604BD
	低圧側接続口	ポリカーボネート
	その他	NBR、エポキシ
差圧レンジ		20～200Pa→0.2～1kPa（200～1,000Pa）
ケース耐圧（両耐圧）		10kPa以下
エレメント耐圧*（片耐圧）		1.5kPa *負圧（Lを真空引きした場合の差圧計測）での耐圧も同様になります。
使用温度範囲		-20～60℃（但し、凍結しないこと）
使用湿度範囲		85%RH以下
使用可能な標高		2,000m未満
設定精度		±5%max.P.以内
繰返し性		±5%max.P.以内
接断差		固定式0.05～0.2kPa以下（差圧レンジ、設定値により異なる）
スイッチ		マイクロスイッチ標準又は微小負荷用（金クロスポイント）
接点数		1接点
設定方式		外部調整方式
ケース構造		IP54
ケース材質		ポリカーボネート、SUS304
CEマーキング		適合指令 2014/35/EU低電圧指令適合規格 IEC 61010-1:2010/EN 61010-1:2010 測定カテゴリII 汚染度2 ※マイクロスイッチ:微小負荷用は、CEマーキング非対応となります。
推奨電線仕様		許容電圧250V以上、許容電流5A以上、耐熱温度75℃以上
質量		約110g

※両耐圧は、H側及びL側両方に同時にかかる圧力をいい、片耐圧は、両耐圧内での最大過差圧をいいます。

接断差と設定範囲

差圧レンジ	接断差（最大設定時）	設定範囲
差圧レンジ	接断差（最大設定時）	上限式	下限式
20～200Pa	50Pa以下	50～200Pa	20～150Pa
60～300Pa	70Pa以下	110～300Pa	60～230Pa
100～500Pa	100Pa以下	170～500Pa	100～400Pa
0.2～1kPa	0.2kPa以下	0.35～1kPa	0.2～0.8kPa

周囲温度20±5℃の時

電気的特性:開閉能力

-	標準		微小負荷用			耐電圧	絶縁抵抗
-	抵抗負荷	誘導負荷	抵抗負荷	誘導負荷	最小適用負荷	耐電圧	絶縁抵抗
125V AC	3A	2A	0.1A	-	5V DC 1mA	1500V AC 各端子とケース間 50/60Hz 1分間	500V DC 100MΩ以上各端子とケース間
250V AC	3A	2A	-
30V AC	3A	2A	0.1A
125V AC	0.4A	0.05A	-

電気的特性:安全規格適合定格（マイクロスイッチ:標準のみ）

-	抵抗負荷
250V AC	3A
30V DC	3A

※2017年8月より、マイクロスイッチの変更により電気定格を変更しました。

外形図

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-20～60℃です。

商品TOP

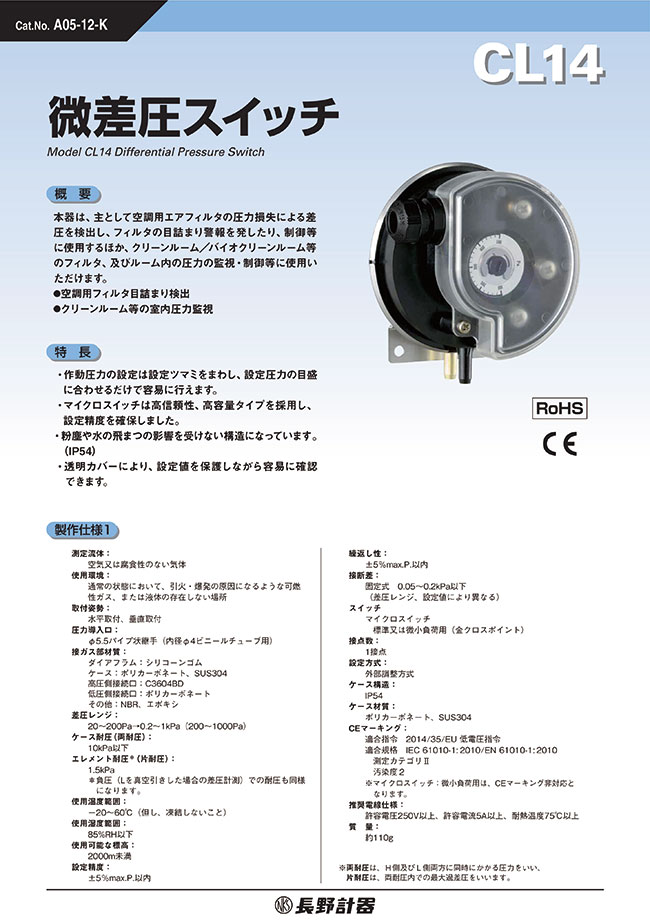

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

差圧レンジ
- 20～200Pa
- 60～300Pa
- 100～500Pa
- 200～1000Pa
出荷日
すべて
2日以内
3日以内

型番リスト

表示件数

型番

差圧レンジ	製品概要	最小発注数量

200～1000Pa	微差圧スイッチ CL14-291(H)×200～1000Pa	1個
20～200Pa	微差圧スイッチ CL14-291(H)×20～200Pa	1個
60～300Pa	微差圧スイッチ CL14-291(H)×60～300Pa	1個
100～500Pa	微差圧スイッチ CL14-291(H)×100～500Pa	1個

通常単価(税別) (税込単価)	通常出荷日

9,797円 ( 10,777円 )	3日目
9,700円 ( 10,670円 )	2日目
9,700円 ( 10,670円 )	3日目
9,797円 ( 10,777円 )	2日目

詳細情報

基本情報

【特長】
・高感度・高信頼性であり、ダイアフラムにはシリコーンゴムを使用し、耐圧性能を向上させました。
・作動圧力の設定は設定ツマミをまわし、設定圧力の目盛に合わせるだけで容易に行えます。
・設定ツマミに設定ロック機構を採用し、振動等による設定ズレを解消しました。
・マイクロスイッチは高信頼性、高容量タイプを採用し、設定精度を向上させました。

商品担当おすすめ

長野計器
JIS汎用形圧力計シルバーM（A枠立形・Φ60・テーパーねじ）GS50-171
長野計器
グリセリン入圧力計（A枠立形・Φ60）GV50-173
第一計器
メス－オスジョイント

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
