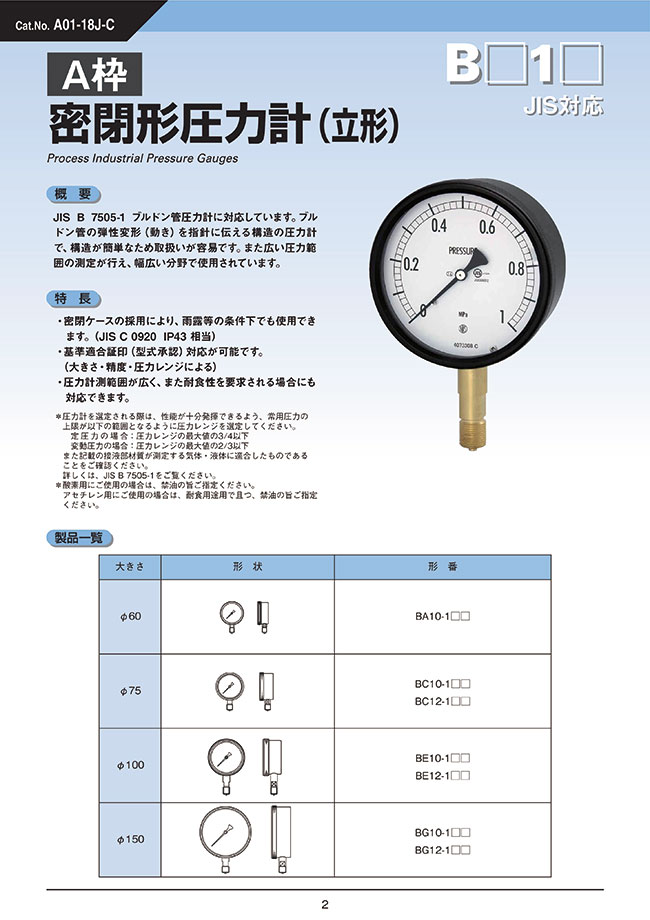

密閉形圧力計B□ （BA、BC、BE、BG）

製品特長・仕様

• 密閉ケースの採用により、雨露等の条件下でも使用できます。（JIS C 0920 IP43相当）
• 基準適合証印（型式承認）対応が可能です。（大きさ・精度・圧力レンジによる）
• 圧力計測範囲が広く、また耐食性を要求される場合にも対応できます。

※40MPa以上は耐食用での対応となります。
※表内の色付きデータのレンジ及び大きさの製品が型式承認を受けています。

使用方法・使用事例

（1） 最高目盛の2/3～1/2以下の圧力測定に使用してください。

【警告】
最大圧力（最大目盛の圧力）以上の圧力を加えないでください。
圧力エレメント（ブルドン管）が破れると、けがや周囲を破壊する原因となります。

（2） 圧力計を取り外す際は、必ず圧力を零（大気圧）とした後、慎重に取り外してください。

【危険】
圧力計を取り外す際は、必ずバルブを閉じて測定流体が突出しないようにしてください。測定流体が突出すると火傷等の負傷をする可能性があります。

（3） 圧力計には手を加えないでください。

【警告】
製品自体の改造、及びあらたな機能付加による改造等は行わないでください。

• （4） 安全窓（ブローアウトディスク）には、接着剤で接着するなどの手をくわえないでください。安全窓の機能が果たせなくなり、万一、ブルドン管が管破した場合、覆いガラスが破損し、大変危険です。


• （5）測定体に変動圧力がある場合は、そのまま導入しますと圧力計の早期故障の原因となります。故障原因の多くは、この変動圧力と機械的な振動です。この対策として、圧力計の入り口に絞り機溝を入れる方法があります。1つはスロットルで圧力計の導入口にいれる固定絞りタイプのものです。この場合は、最初に絞り程度を確認して最適なものを選択してご使用ください。2つめはダンプナで圧力計のねじ継手として装着し、圧力計の指針の振れ具合を見て調整する可変絞りタイプのものです。調整する場合は一旦全閉にしておいて、開きながら調整してください。

【注意】
この場合、指針の振れが完全に止まるほど絞らないようにしてください。正確な圧力を示しているか判らなくなるからです。従いまして、指針の振れが僅かに残る程度に調整してください。

• （6）圧力計の接液部材質は、主に黄銅系とステンレス系の2通りに大別されます。従って測定体によっては、使用できない場合がありますので、隔膜式等適切な機種選定が必要になります。

【警告】
接液部材質に対し、腐食性のある測定流体には使用しないでください。圧力エレメント（ブルドン管）が破れると、けがや周囲を破壊する原因となります。

（7） 酸素測定の場合には、禁油処理をした圧力計を使用してください。

【危険】
圧力計の内部に油分が残留していると、酸素と反応して発火・爆発する危検性があります。

• （8） フロンガス、Heガス、H₂ガス等分子構造の小さいものの測定又は、リークに対して特に注意するものには、ガスリークディテクタによる洩れチェック（Heリークディテクタ等）を行った圧力計を使用するようにしてください。（できるだけステンレス系材質を選定してください。）


• （9） 接着方法がはんだ付けのものは、測定体（環境温度）が45℃以上になる場合は強度面で問題となりますので、銀ロー付け品またはTIG溶接品を使用してください。

【警告】
使用温度範囲内で使用してください。
使用温度範囲外で使用すると圧力計が破損し、けがや周囲を破壊する原因となります。

（10） 取付金具を外して、金具の取付小ねじだけをケースにねじ込むことはしないでください。

【注意】
小ねじが圧力計内部の部品に接触し、故障をおこす場合があります。

• （11）圧力が零の状態において、指針が零点を指示していない場合は、外枠を外した後、次の要領で零調（指針を零点に合わせる）をしてください。
  ただし、零調指針の場合に限ります。

（12） 規格の詳細については、「アネロイド型圧力計-第1部：ブルドン管圧力計JIS B 7505-1」をご参照ください。

注意・禁止事項

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：10～50℃です。
