普通形圧力計A□ （AA、AC、AE、AG、AJ）

製品特長・仕様

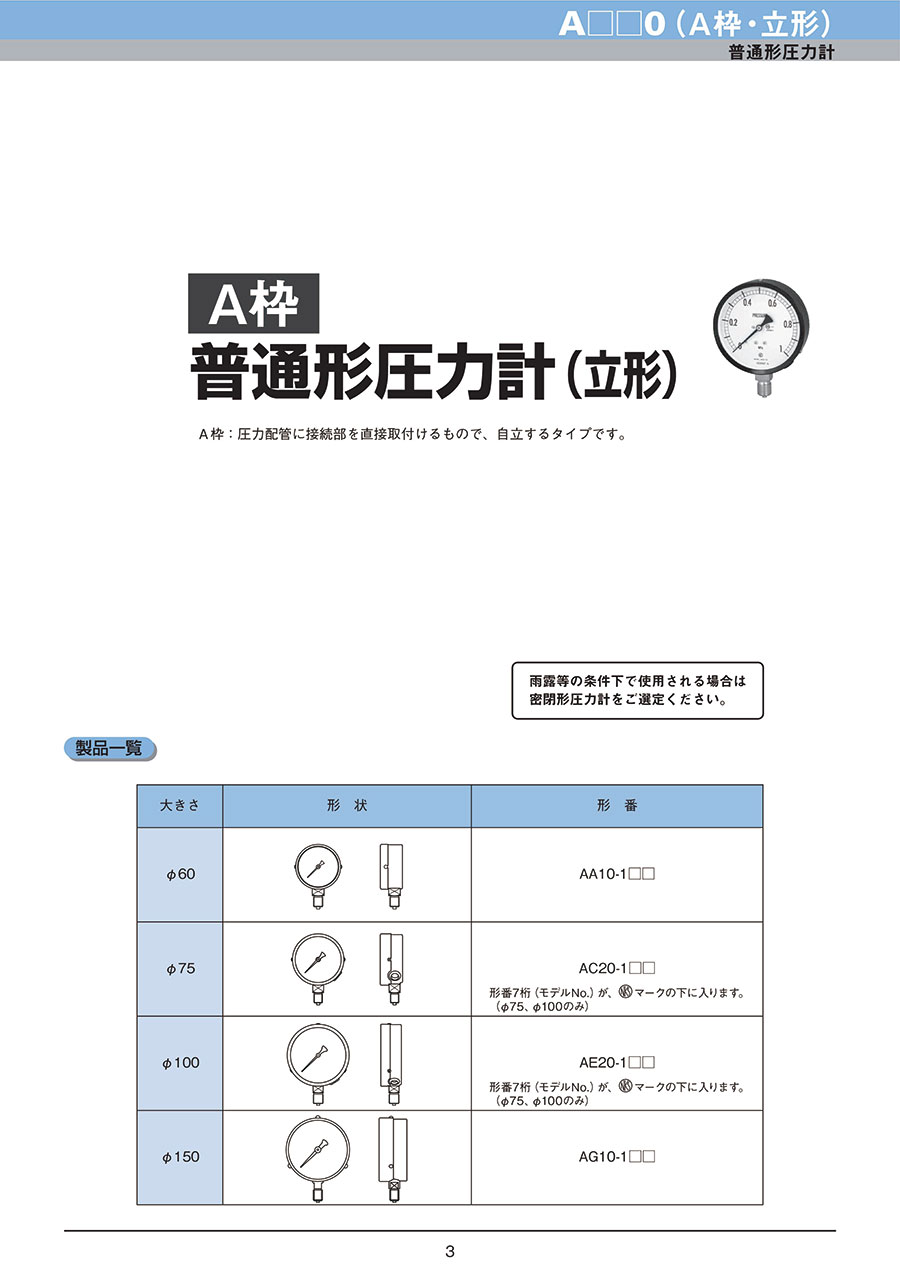

普通形圧力計A□の形状

タイプ	立形（A枠）	立形（B枠）	立形（C枠）	埋込形（D枠）
形状	重力配管の接続部を直接取付ける もので、自立するタイプです。	後ろに取付板があり、パネルに取付 けて固定します。	後ろに取付板があり、パネルに取付 けて固定します。 JISマークはつきません	パネルに埋込み、ねじもしくは金具に より取付けるタイプです。

普通形圧力計A□の特長

• 形番7桁（モデルNo.）が、目盛板　マークの下に入ります。（立形φ75、φ100のみ）
• 基準適合証印（型式承認）対応が可能です。（大きさ・精度・圧力レンジによる）
• 圧力計測範囲が広く、また耐食性を要求される場合にも対応できます。

※圧力計を選定される際は、性能が十分発揮できるよう、常用圧力の上限が以下の範囲となるように圧力レンジを選定してください。
　　定圧力の場合　：圧力レンジの最大値の3/4以上
　　変動圧力の場合：圧力レンジの最大値の2/3以上
　また記載の接液部材質が測定する気体や液体に適合したものであることをご確認ください。
　詳しくは、JIS B 7505-1を参照してください。
※酸素用にご使用の場合は、禁油をお選びください。
　アセチレン用にご使用の場合は、耐食用でかつ禁油をお選びください。

目盛について

目盛（最小目盛）

目盛は圧力レンジと精度によりその分割数が異なり、目盛は下表のとおりです。

	圧力レンジ	大きさ・精度
		φ60	φ75	φ100	φ150
		1.6級	1.6級		1.6級	1.0級
圧力計	0～40kPa	-	-		1	-
	～0.06（※）	-	-		0.001（※）	-
	～0.1（※）	0.002（※）	0.002（※）		0.002（※）	0.002
	～0.16（※）	0.005（※）	0.005（※）		0.005（※）	0.002
	～0.25（※）	0.005（※）	0.005（※）		0.005（※）	0.005
	～0.4（※）	0.01（※）	0.01（※）		0.01（※）	0.005
	～0.6（※）	0.01（※）	0.01（※）		0.01（※）	0.01
	～1（※）	0.02（※）	0.02（※）		0.02（※）	0.02
	～1.6（※）	0.05（※）	0.05（※）		0.05（※）	0.02
	～2.5（※）	0.05（※）	0.05（※）		0.05（※）	0.05
	～4（※）	0.1（※）	0.1（※）		0.1（※）	0.05
	～6（※）	0.1（※）	0.1（※）		0.1（※）	0.1
	～10（※）	0.2（※）	0.2（※）		0.2（※）	0.2
	～16（※）	0.5（※）	0.5（※）		0.5（※）	0.2
	～25（※）	0.5（※）	0.5（※）		0.5（※）	0.5
	～40（※）	-	1		1（※）	0.5
	～60（※）	-	-	1	1（※）	1
	～100（※）	-	-		2（※）	2
真空計	-0.1～0	0.002	0.002		0.002	0.002
達成計	-0.1～0.1	0.005	0.005		0.005	0.002
	～0.16	0.005	0.005		0.005	0.005
	～0.25	0.01	0.01		0.01	0.005
	～0.4	0.01	0.01		0.01	0.01
	～0.6	0.02	0.02		0.02	0.01
	～1	0.02	0.02		0.02	0.02
	～1.6	0.05	0.05		0.05	0.02
	～2.5	0.05	0.05		0.05	0.05

・40MPa以上は耐食用での対応となります。
・（※）の付いたレンジと大きさの製品が型式承認を受けています。

接続ネジについて

圧力計を接続する際には、メス側のネジのサイズと種類に合わせて選定する必要があります。
ストレート（G）にはストレート、テーパー（R）にはテーパーです。
また漏れを防止するためストレートネジ（G）にはパッキンを、テーパーネジ（R）にはシールテープが必要となります

よくあるご質問（FAQ)

トラブルシューティング

予測される トラブル	確認事項	原因	対策
指針が動かない	1.圧力計へ圧力（測定体）が導入されているか	1.圧力が零である 　測定体中の異物による配管の詰まり 2.バルブが閉じている	1.配管にフィルターを設置する 2.バルブを開く
誤差が大きい	1.測定体及び周囲温度は、圧力計の使用温度 　範囲内か 2.圧力の取り出し口と圧力計の設置位置は同じ 　高さか 3.圧力計に激しい振動が加わっていないか 4.圧力計に激しい変動圧力が加わっていないか	1.使用温度範囲を超えている 2.高さの違いによるヘッド誤差 3.振動による内部機構の摩耗 4.変動圧力による内部機構の摩耗	1.周辺温度が高い場合は、圧力計の設置場所を 　変更する 　測定体が高温の場合は、パイプサイホンなどにより 　温度を下げる 2.ヘッド補正をする 3.圧力計の設置場所を変更する 　グリセリン入り圧力計を使用する 4.スロットル付又はダンプナを使用する 　グリセリン入り圧力計を使用する
応答速度が遅い	1.測定体の粘度と配管の太さ 2.ダンプナの絞り程度	1.測定他の粘度が高すぎる 　測定体の粘度に対して、配管が 　細すぎる 2.ダンプナの絞りすぎ	1.隔膜式圧力計に変更する 　配管を太くする 2.適当な絞りにする
圧力計を配管 から取り外し た時、指針が 零を示さない	1.オーバー圧力を加えなかったか 2.スロットルが詰まっていないか 3.激しい振動・変動圧力が圧力計に加わって 　いなかったか	1.オーバー圧力によるプルドン管の変形 2.測定体中の異物の詰まり 3.振動・変動圧力による内部機構の摩耗	1.高レンジの圧力計を使用する 　ケージセーバーの使用等、加圧防止策をする 2.配管にフィルターを設置する 　スロットルを交換する 3.圧力計の設置場所を変更する 　スロットル付又はダンプナを使用する 　グリセリン入り圧力計を使用する
指針が振り 切れている	1.オーバー圧力を加えなかったか 2.落下等、圧力計に衝撃を加えなかったか	1.オーバー圧力によるプルドン管の変形 2.衝撃による指針のすれ又はプルドン管の変形	1.高レンジの圧力計を使用する 　ケージセーバーの使用等、加圧防止策をする 2.衝撃を加えないように注意する

仕様について

Q：使用温度範囲は何度ですか。
A：10～50℃です。

※圧力配管用パッキンについてはこちらをご覧ください。
