タンガロイ

ダブルクランプ式外径用バイト ADQNR/L-Eco

ダブルクランプ式外径用バイト ADQNR/L-Eco
通常単価(税別)
7,930円～8,250円
税込単価
8,723円～9,075円

【商品仕様】・ダブルクランプ式バイト・アプローチ角107.5度・使用インサート...

詳細情報を確認する
  • 加工用途
    外径 / 倣い
  • 適合チップ形状
    D（55°ひし形）
  • 適合チップ逃げ角
    ネガ0°（N）
  • 適合チップ切れ刃長
    11
  • 切込み角
    ISO規格外
  • クランプ方式
    ダブルクランプ(D)
  • シャンク材質
    鋼
  • CADデータ有無 (2D/3D)
    2D／3D
  • 適合チップ
    DN□□1104□□
  • クランプ駒
    ACP3S-E
  • クランプねじ
    ACS-5W
  • シート止めねじ
    CSTB-3.5
  • スパナ
    T-15F
  • 基準コーナーR（ノーズR）
    0.8
  • 推奨締付けトルク (N・ｍ)
    3
  • シート
    ASD322
未確定：候補が4型番あります。
数量：

商品情報

製品仕様

型番加工用途適合チップ形状適合チップ逃げ角適合チップ切れ刃長勝手切込み角クランプ方式シャンク高さシャンク幅全長シャンク材質
ADQNR2525M1104-A外径/倣いD（55度ひし形）ネガ0度（N）11右ISO規格外ダブルクランプ（D）25mm25mm150mm鋼
ADQNL2525M1104-A外径/倣いD（55度ひし形）ネガ0度（N）11左ISO規格外ダブルクランプ（D）25mm25mm150mm鋼
ADQNR2020K1104-A外径/倣いD（55度ひし形）ネガ0度（N）11右ISO規格外ダブルクランプ（D）20mm20mm125mm鋼
ADQNL2020K1104-A外径/倣いD（55度ひし形）ネガ0度（N）11左ISO規格外ダブルクランプ（D）20mm20mm125mm鋼

型番リスト

表示件数
  • 1
    • 型番
    ADQNL2020K1104-A
    ADQNL2525M1104-A
    ADQNR2020K1104-A
    ADQNR2525M1104-A

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    シャンク断面H/B

    		RoHS?最小発注数量
    左
    20
    20
    125
    20
    10
    1個
    左
    25
    25
    150
    25
    10
    1個
    右
    20
    20
    125
    20
    10
    1個
    右
    25
    25
    150
    25
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,930円
    ( 8,723円 )
    1日目
    8,250円
    ( 9,075円 )
    1日目
    7,930円
    ( 8,723円 )
    1日目
    8,250円
    ( 9,075円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【商品仕様】
    ・ダブルクランプ式バイト
    ・アプローチ角107.5度
    ・使用インサート55度ひし形

    商品担当おすすめ

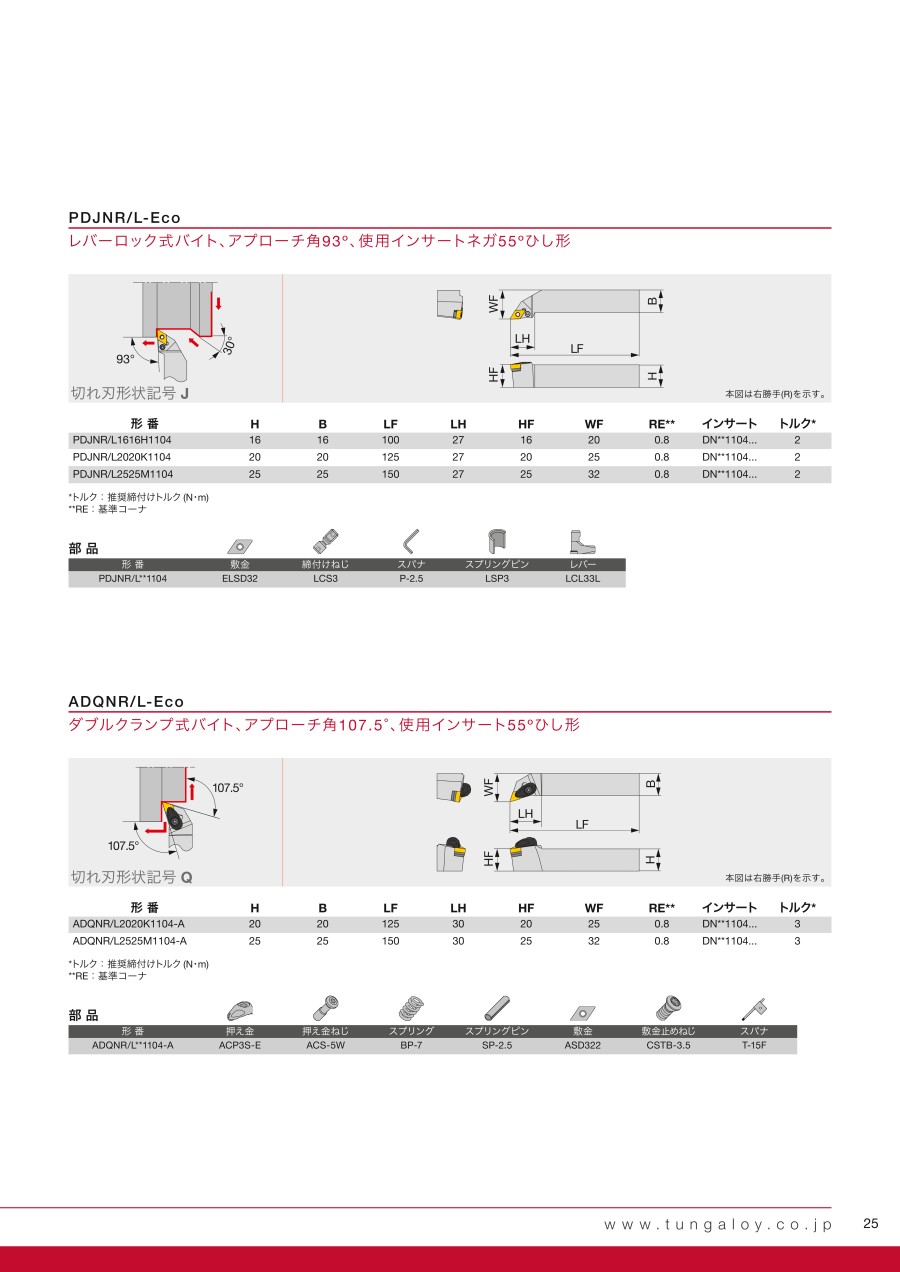

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
