AC/DC 耐電圧/絶縁/アース導通試験器 GPT-9900/9800シリーズ

製品特長・仕様

製品の基本仕様・特長

●必要な試験をそろえた4モデル

各試験別に個別の機器を用意するわけではなく、必要な試験をパッケージングした4モデルをラインナップ。各種試験を連続的に行うことで、検査時間や設備コストを圧縮することができます。

4種の安全規格試験を備えたGPT-9904

●視認性の良いパネル表示、使いやすさを重視したU/I

見やすい240×64ドットマトリクス液晶画面にカラーLED、ブザー音にて安全試験作業を安全にサポートします。液晶画面には、試験条件や試験中の測定値、ステータスや結果判定を見やすく表示します。高電圧出力端子上部のLEDインジケータは、高電圧を出力中にフラッシングし、試験実行中を明確に表現します。

240×64ドットマトリックス液晶画面

カラーLED表示

●単独試験と自動試験機能

各種試験設定条件は、単独（MANU）試験として、100個まで保存可能です。
そして、自動（AUTO）試験では、単独試験を自動走行することが可能です。
自動試験は、100個まで保存可能です。1つの自動試験には、単独試験を試験工程順に16個まで編集、保存可能です。
自動/単独試験は、番号とファイル名にて（英数10文字）管理できます。

●高効率、高安定のPWMアンプを採用

高効率PWMスイッチングアンプを採用したことにより、最大98％の高効率出力が可能。熱損失を抑えることで、信頼性・製品寿命を向上しています。
また入力電圧変動の影響を防ぎ、高電圧出力変動1％以下を実現したことにより、電源環境が不安定な地域でも高精度に試験をおこなえます。

●作業者と被試験物の安全性を重視した保護機能

作業者を感電から守り、被試験物を劣化、破損を防ぐ保護機能が装備されています。主電源ON時に本試験器のセルフシステムチェックを行い本器の安全性をチェックします。
「START」（試験開始）ボタンを押すと、150ms以内に被試験物が適切に絶縁されているかをチェックします。さらにゼロクロス投入機能により、フラッシュオーバーやアーク現象の発生を防ぎ、ランプ機能にて、被試験物の絶縁性能の劣化を防ぐことが可能です。試験中に異常事態が発生した場合には高電圧出力を150μs以内に遮断します。

注：DUTの容量によっては、放電時間が200ms以上かかる場合もございます。

●スイープ機能による簡易解析（MANU=***-000）（GPT-9900シリーズ）

被試験物の試験推移をグラフ表示するスイープ機能を装備しています。作業者は、被試験物がPASS/FAIL判定の確認だけでなく、試験推移のイメージとデータを確認できます。
スイープ機能の測定条件は、100ms間隔で190ポイント（19s）です。測定開始時間も可変可能。測定後のグラフでは、カーソルを操作して、各ポイントの測定値も確認できます。

●スロットINインタフェース

生産・検査工程で必要とされる、外部インタフェースとしてSIGNAL I/OやRS-232C、USBを標準搭載。GP-IBは本体購入後でも拡張可能なコントロールボードを用意しています。

●ラインナップ

●外部制御

• SIGNAL I/O：標準装備
• RS-232C：標準装備
• USB：標準装備
• GPｰIB：オプション

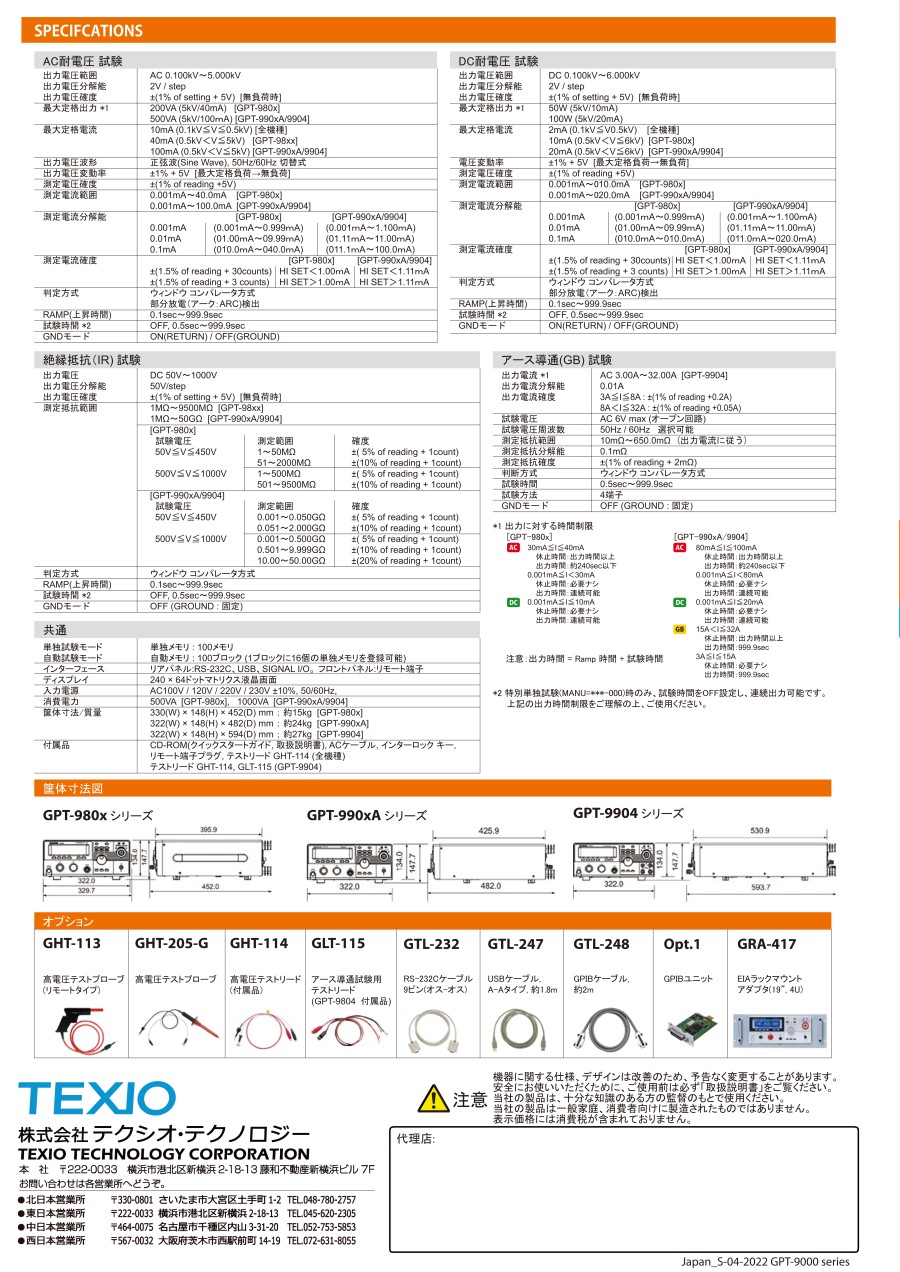

【定格】

●AC耐電圧試験

●絶縁抵抗（IR）試験

●共通

●DC耐電圧試験

●アース導通（GB）試験

※1：出力に対する時間制限

※2 特別単独試験は、試験時間をOFF可能
※3 ±1.5％F.S.以下
※4 JIS C 1302-2002には対応しておりません。DUTは絶縁してください。
※5 電圧、電流測定値は真の実効値です。
