テクシオ・テクノロジー

ファンクションジェネレータ AFG-2000/2100シリーズ

ファンクションジェネレータ AFG-2000/2100シリーズ
  • 数量スライド割引
通常単価(税別)
47,500円～69,000円
税込単価
52,250円～75,900円

任意波形機能を搭載したエントリーモデル。【特長】・LCDユーザーインタフェース...

詳細情報を確認する
  • 商品区分
    本体
  • チャンネル数 (ch)
    1
  • 最大出力振幅 (Vp-p)
    20
  • 垂直分解能 (bit)
    10
  • 本体質量 (g)
    2500
  • 電源電圧（AC） (V)
    100～240
  • 付属品
    BNC-ワニ口ケーブル、クイックスタートガイド、CD（取扱説明書、ソフトウェア）、電源コード
未確定：候補が3型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    AFG-2005
    AFG-2105
    AFG-2112

    発信周波数

    (MHz)

    寸法（W×D×H）

    (mm)

    詳細タイプ

    		最小発注数量
    5
    266×293×107
    -
    1個
    5
    266×293×100
    AM/FM/FSK変調、スイープ、周波数カウンタ
    1個
    12
    266×293×100
    AM/FM/FSK変調、スイープ、周波数カウンタ
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    47,500円
    ( 52,250円 )
    3日目
    59,745円
    ( 65,720円 )
    3日目
    69,000円
    ( 75,900円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    任意波形機能を搭載したエントリーモデル。
    【特長】
    ・LCDユーザーインタフェース
    ・デューティー可変機能
    ・変調機能、スイープ機能、周波数カウンタ内蔵（AFG-2100 シリーズのみ）
    ・出力インピーダンスの切替
    ・ワールドワイド入力

    ■計測機器特集ページのご紹介
    品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

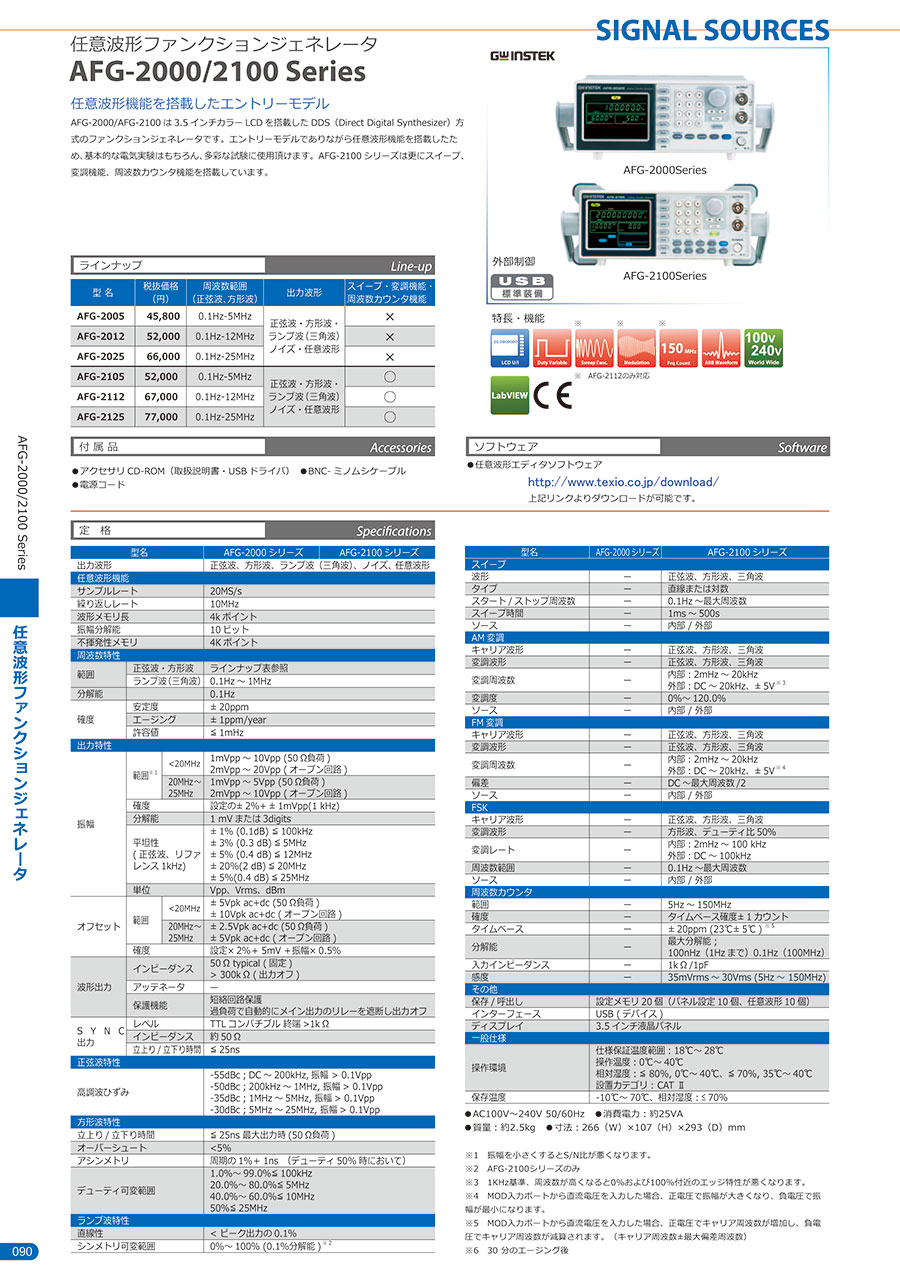

    AFG-2000／AFG-2100は3.5インチカラーLCDを搭載したDDS（Direct Digital Synthesizer）方式のファンクションジェネレータです。

    エントリーモデルでありながら任意波形機能を搭載したため、基本的な電気実験はもちろん、多彩な試験に使用頂けます。

    AFG-2100シリーズは更にスイープ、 変調機能、周波数カウンタ機能を搭載しています。



    ●ラインナップ

    型番周波数範囲
    （正弦波、方形波）    		出力波形スイープ・変調機能・
    周波数カウンタ機能
    AFG-20050.1Hz-5MHz正弦波・方形波・
    ランプ波（三角波）
    ノイズ・任意波形    		×
    AFG-20120.1Hz-12MHz×
    AFG-21050.1Hz-5MHz正弦波・方形波・
    ランプ波（三角波）
    ノイズ・任意波形    		○
    AFG-21120.1Hz-12MHz○
    AFG-21250.1Hz-25MHz○

    ●付属品

    ・アクセサリ CD-ROM（取扱説明書・USBドライバ）
    ・BNC-ミノムシケーブル
    ・電源コード



    ●ソフトウェア

    ・任意波形エディタソフトウェア



    外部制御
    USB：標準装備



    ●定格

    【AFG-2000 シリーズ、AFG-2100 シリーズ共通】

    出力波形正弦波、方形波、ランプ波（三角波）、ノイズ、任意波形

    任意波形機能

    サンプルレート20MS/s
    繰り返しレート10MHz
    波形メモリ長4kポイント
    振幅分解能10ビット
    不揮発生メモリ4Kポイント

    周波数特性

    範囲正弦波・方形波ラインナップ表参照
    ランプ波（三角波）0.1Hz～1MHz
    分解能-0.1Hz
    確度安定度±20ppm
    エージング±1ppm/year
    許容値≦1mHz

    出力特性

    振幅範囲※1<20MHz1mVpp～10Vpp（50Ω負荷）
    2mVpp～20Vpp（オープン回路）
    20MHz～
    25MHZ    		1mVpp～5Vpp（50Ω負荷）
    2mVpp～10Vpp（オープン回路）
    確度設定の± 2% + ±1mVpp（1 kHz）
    分解能1 mV または 3digits
    平坦性
    （正弦波、リファレンス1kHz）    		± 1%（0.1dB）≦100kHz
    ± 3%（0.3dB）≦5MHz
    ± 5%（0.4dB）≦12MHz
    ± 20%（2dB）≦20MHz
    ± 5%（0.4dB）≦25MHz
    単位Vpp、Vrms、dBm
    オフセット範囲<20MHz± 5Vpk ac + dc（50Ω負荷）
    ± 10Vpk ac + dc（オープン回路）
    20MHz～
    25MHZ    		± 2.5Vpk ac + dc（50Ω負荷）
    ± 5Vpk ac + dc（オープン回路）
    確度設定 × 2% + 5mV + 振幅 ×0.5%
    波形出力インピーダンス50Ωtypical（固定）
    > 300kΩ（出力オフ）
    アッテネータ-
    保護機能短絡回路保護
    過負荷で自動的にメイン出力のリレーを遮断し出力オフ
    SYNC出力レベルTTL コンパチブル 終端>1kΩ
    インピーダンス約50Ω
    立上り/立下り時間≦25ns

    正弦波特性

    高調波ひずみ-55dBc；DC～200kHz , 振幅 > 0.1Vpp
    -50dBc；200kHz～1MHz , 振幅 > 0.1Vpp
    -35dBc；1MHz～5MHz , 振幅 > 0.1Vpp
    -30dBc；5MHz～25MHz , 振幅 > 0.1Vpp

    方形波特性

    立上り／立下り時間≦ 25ns 最大出力時（50Ω負荷）
    オーバーシュート< 5%
    アシンメトリ周期の 1% + 1ns（デューティ 50%時において）
    デューティ可変範囲1.0%～99.0% ≦ 100kHz
    20.0%～80.0% ≦ 5MHz
    40.0%～60.0% ≦ 10MHz
    50% ≦ 25MHz

    ランプ波特性

    直線性< ピーク出力の0.1%
    シンメトリ可変範囲0% ～ 100%（0.1%分解能）※2


    【AFG-2100 シリーズのみ】

    スイープ

    波形正弦波、方形波、三角波
    タイプ直線または対数
    スタート／ストップ周波数0.1Hz～最大周波数
    スイープ時間1ms～500s
    ソース内部／外部

    AM変調

    キャリア波形正弦波、方形波、三角波
    変調波形正弦波、方形波、三角波
    変調周波数内部：2mHz～20kHz
    外部：DC～20kHz、± 5V※3
    変調度0%～120.0%
    ソース内部／外部

    FM変調

    キャリア波形正弦波、方形波、三角波
    変調波形正弦波、方形波、三角波
    変調周波数内部：2mHz～20kHz
    外部：DC～20kHz、± 5V※4
    偏差DC～最大周波数／2
    ソース内部／外部

    FSK

    キャリア波形正弦波、方形波、三角波
    変調波形方形波、デューティ比50%
    変調レート内部：2mHz～100kHz
    外部：DC～100kHz
    周波数範囲0.1Hz～最大周波数
    ソース内部／外部

    周波数カウンタ

    範囲5Hz～150MHz
    確度タイムベース確度±1カウント
    タイムベース±20ppm（23℃±5℃）※5
    分解能最大分解能；
    100nHz（1Hzまで）0.1Hz（100MHz）
    入力インピーダンス1kΩ／1pF
    感度35mVrms～30Vms（5Hz～150MHz）


    【AFG-2000 シリーズ、AFG-2100 シリーズ共通】

    その他

    保存／呼出し設定メモリ20個（パネル設定10個、任意波形10個）
    インターフェースUSB（デバイス）
    ディスプレイ3.5インチ液晶パネル

    一般仕様

    操作環境仕様保証温度範囲：+18℃～+28℃
    操作温度：0℃～+40℃
    相対湿度：≦80%, 0℃～+40℃、≦70%,+35℃～+40℃
    設置カテゴリ：CAT II
    保存温度-10℃～+70℃、相対湿度：≦70%
    • AC100V～240V 50／60Hz
    • 消費電力：約25VA
    • 質量：約2.5kg
    • 寸法：266（W）×107（H）×293（D）mm


    ※1 振幅を小さくするとS/N比が悪くなります。
    ※2 AFG-2100シリーズのみ
    ※3 1KHz基準、周波数が高くなると0%および100%付近のエッジ特性が悪くなります。
    ※4 MOD入力ポートから直流電圧を入力した場合、正電圧で振幅が大きくなり、負電圧で振幅が最小になります。
    ※5 MOD入力ポートから直流電圧を入力した場合、正電圧でキャリア周波数が増加し、負電圧でキャリア周波数が減算されます。（キャリア周波数±最大偏差周波数）
    ※6 30分のエージング後
