デジタルストレージオシロスコープ GDS-3000
- 通常単価(税別)
- 455,202円～524,502円
- 税込単価
- 500,722円～576,952円
【特長】・独自のVPO（VisualPersistenceOscilloscope）：FPGA並列処理...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
【特長】
・独自のVPO（VisualPersistenceOscilloscope）：FPGA並列処理で高速波形更新レートを実現。発生頻度の少ない現象も表示します。
・波形解析機能（オプション）電力解析（電力品質、高調波、リップル、突入電流測定）
シリアルバス解析（I2C、SPI、UARTシリアルバストリガと解析）
・画面分割機能：画面を4（または2）分割し、各チャンネルを独立して表示可能。各画面は、垂直感度、水平時間、トリガを独立して設定できます。
・豊富なトリガモード：エッジ、ビデオ（NTSC、PAL、SECAM、EDTV、HDTV）、パルス、ラント、Rise&Fall、ALT、ホールドオフ、外部トリガ（遅延、イベント、時間）など。
・大型8インチ、高解像度SVGA（800×600）のTFTカラー液晶を採用（LEDバックライト）
・入力インピーダンス：50Ω／75Ω／1MΩを選択可能
・豊富なインターフェス：RS-232C、USB（ホスト、デバイス）、LAN、Go-NoGo出力、VGA出力、ライン出力、GP-IB（オプション）
・USBメモリ：画像（BMP／PNG）、波形データ（CSV／専用形式）、パネル設定を保存可能、専用形式の波形データとパネル設定は呼出し可能。
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。
商品仕様
製品特長・仕様
製品の基本仕様・特長
●ラインナップ
| 型番 | CH数 | 周波数帯域 （-3dB） | サンプリングレート |
|---|---|---|---|
| GDS-3152 | 2ch | DC～150MHz | 最高2.5GS/s（2CH使用時1.25GS/s） |
| GDS-3252 | DC～250MHz | ||
| GDS-3352 | DC～350MHz | 最高5GS/s（2CH使用時2.5GS/s） | |
| GDS-3502 | DC～500MHz | 最高4GS/s（2CH使用時2GS/s） | |
| GDS-3154 | 4ch | DC～150MHz | 最高5GS/s（2CH使用時2.5GS/s） （3CH以上使用時1.25GS/s） |
| GDS-3254 | DC～250MHz | ||
| GDS-3354 | DC～350MHz | ||
| GDS-3504 | DC～500MHz | 最高4GS/s（ハーフチャンネル2GS/s） |
USB：標準装備
LAN：標準装備
GP-IB：オプション
ソフトウェア
・PCソフトウェア
・USBドライバ
・LabVIEW ドライバ（LabVIEW 2009）
付属品
・取扱説明書
・電源コード
・プローブ×CH 数
●定格
垂直
| 分解能 | 8ビット |
|---|---|
| 垂直感度 | 2mV～5V（1MΩ時）、2mV～1V（50Ω/75Ω時） |
| 入力結合 | AC、DC、GND |
| 入力インピーダンス | 1MΩ//15pF、75Ω/50Ω選択可能 |
| DC ゲイン精度 | ±（3% × |Readout| + 0.1div + 1mV） |
| 極性 | ノーマルと反転 |
| 最大入力電圧 | 300V（DC+AC Peak）max、CAT I（入力インピーダンス 1MΩ時） 5Vrms max、CAT I（入力インピーダンス50/75Ω時） |
| オフセット位置レンジ | 2mV/div～100mV/div：±0.5V 200mV/div～5V/div：±25V |
| 演算機能 | 加算、減算、乗算、除算波形、FFT、FFTrms。 FFTウィンドウの種類；方形、ハミング、ハニング、ブラックマン |
トリガ
| ソース | CH1、CH2、（CH3、CH4；4 チャンネルモデル）、ライン、EXT | ||||||
|---|---|---|---|---|---|---|---|
| モード | オート（100ms/div およびロールモードをサポート）、ノーマル、シングル | ||||||
| タイプ | エッジ、パルス、ビデオ、ラント、Rise&Fall、ALT、 外部トリガ；イベント遅延（1～65,535）、時間遅延（10ns～10s）、ホールドオフ（10ns～10s）、 オプション；シリアルバストリガ（4ch モデルのみ）I2C、SPI、UART 用トリガ機能 | ||||||
| カップリング | AC、DC、LF除去、HF除去、ノイズ除去 | ||||||
外部トリガ
| 感度 | DC～50MHz 約1div または10mV、50MHz～150MHz 約1.5div または15mV、150MHz～350MHz 約2div または20mV | |||||
|---|---|---|---|---|---|---|
| レンジ | ±15V | |||||
| 感度 | DC～150MHz 約100mV、150MHz～350MHz 約150mV | |||||
| 入力インピーダンス | 1MΩ//15pF、CAT I | |||||
水平軸
| レンジ | 1ns/div～100s/div（1-2-5 ステップ）；ロールモード：100ms/div～100s/div | |||||||
|---|---|---|---|---|---|---|---|---|
| プリトリガ | 最大10div | |||||||
| ポストトリガ | 最大1,000div。分割数は時間分割に依存します | |||||||
| 精度 | ± 20ppm≧1ms time interval | |||||||
X-Y モード
| - | X 軸入力：CH1、CH3、Ref 1、Ref 3、 Y 軸入力：CH2、CH4、Ref 2、Ref 4 | |||
|---|---|---|---|---|
| 位相シフト | ±3°（100kHzにて） | |||
Acquire
| リアルタイムサンプルレート | 最高5GS/s（1ch 時）*150/250MHz 2CH モデルは最高2.5GS/s（1ch時） | ||||||
|---|---|---|---|---|---|---|---|
| 等価サンプルレート | 最高100GS/s 全モデル | ||||||
| メモリ長 | 25K ポイント/ch | ||||||
| アクイジションモード | ノーマル、ピーク（最大2ns）、平均（2～256）、Hi Resolution | ||||||
波形解析機能
| 電力解析機能 | 電力品質、高調波分析、リップルと突入電流測定の4種類を測定・分析 |
|---|
オプション
| シリアルバス解析機能 （4ch のみ） | I2C、UART、SPIのシリアルバストリガとデコード機能。 デコード内容を画面表示でき、USBメモリへファイル（CSV形式）で保存可能 |
|---|
Go-NoGo 判定機能
波形が設定した最大/最小リミット内か判定。境界テンプレート；Ref1（最大）、Ref2（最小）またはソースチャンネルから生成できます
カーソル測定
カーソル間電圧差（△V）、カーソル間時間差（△T）、ゲート内測定
自動測定
| 自動測定（28種類） | 電圧測定；Vpp、振幅、平均、実効値、ハイ値、ロー値、最大、最小、 ROVシュート、FOVシュート、RPREシュート、FPREシュート 時間測定；周波数、周期、立ち上がり時間、立下り時間、+パルス幅、 -パルス幅、デュ-ティ-比 遅延測定；FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、位相 | |||||
|---|---|---|---|---|---|---|
| 自動測定範囲 | 全メモリ、画面内、カーソル内を指定可能 | |||||
| 周波数カウンタ | 6桁、最小2Hzから定格周波数帯域まで、トリガCHを測定 | |||||
パネル機能
| オートセット | 水平、垂直およびトリガを自動設定 | ||||||
|---|---|---|---|---|---|---|---|
| オートレンジ | 入力信号に従ってオシロスコープの垂直水平レンジを自動的に設定 | ||||||
| 保存/呼出し | 設定：20セット、波形：24セット（Ref1～4、Wave1～20） | ||||||
表示
| ディスプレイ | 8インチ SVGA TFT カラー液晶、8 × 10 div、800（水平）×600（垂直）ピクセル（SVGA） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 補間 | Sin（x）／x および等価サンプリング | ||||||||
| 波形表示 | ドット、ベクトル、パーシスタンス：グレー／ カラースケール（設定：Auto、100ms～10s、無限、VPO Off）、輝度調整可能 | ||||||||
インターフェース
| RS-232C | DB-9 オスコネクタ | |||||||
|---|---|---|---|---|---|---|---|---|
| USB ポート | USB ホストポート×2、USB デバイスポート×1、PictBride対応プリンタへ印刷*4 | |||||||
| LAN ポート | RJ-45 コネクタ、10/100Mbps | |||||||
| SVGA ビデオポート | DB-15 メスコネクタ、SVGA、モニタディスプレイ用出力 | |||||||
| GP-IB（別売アダプタ） | USB デバイスポートへGUG-001（別売アダプタ）を接続して使用 | |||||||
| Go-NoGo 判定出力 | BNC 端子、5V 最大 ,10mA TTL/16V 最大 ,10mA CMOS、オープンコレクタ出力 | |||||||
| 盗難防止スロット | 背面パネルのセキュリティスロットはスタンダードケンシントンスタイルロックに準拠 | |||||||
| ライン出力 | BNC 端子、Go-NoGo 判定出力：1Vp-p（typ） | |||||||
| トリガ出力 BNC | BNC 端子、5V TTL 出力 | |||||||
| 内部フラッシュディスク | 64MB、波形データ、画像、パネル設定を保存/呼出し可能 | |||||||
その他
多言語メニュー、オンラインヘルプ、日付と時間（データ保存時のタイムスタンプ）
電源
電源電圧、消費電力：AC100V～240V、47Hz～63Hz、約96VA
寸法・質量：400（W）×221（H）×120.5（D）mm（突起物を含まず）、約4kg
*1：入力インピーダンス75Ωの周波数帯域幅は150MHzに制限されます。
*2：1ch時
*3：呼出しできる波形形式はlsf形式のみです。
*4：プリンタ機能は、PictBridge コンパチブルです。全ての PictBridge 対応プリンタに印刷できるわけではありません。

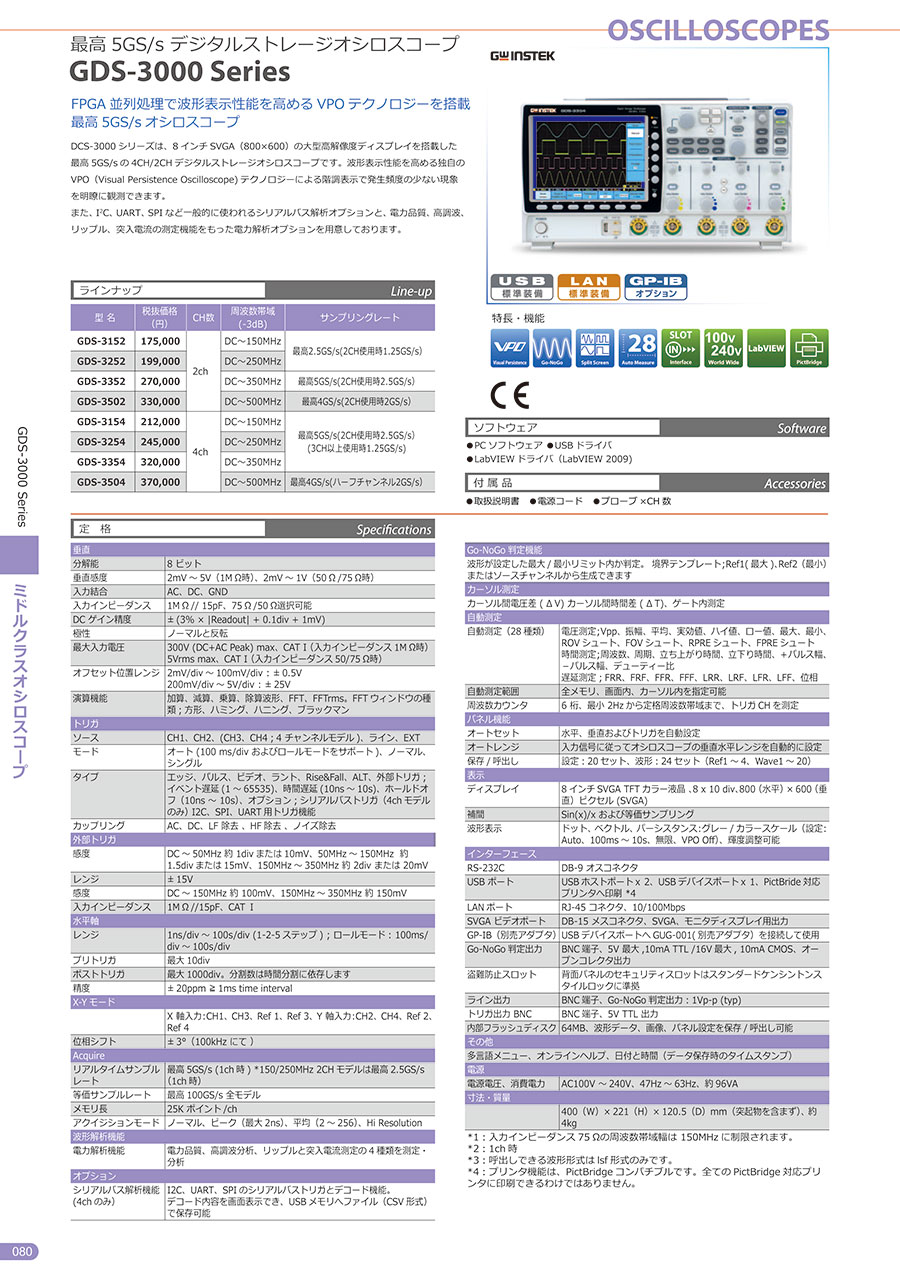

カタログ
