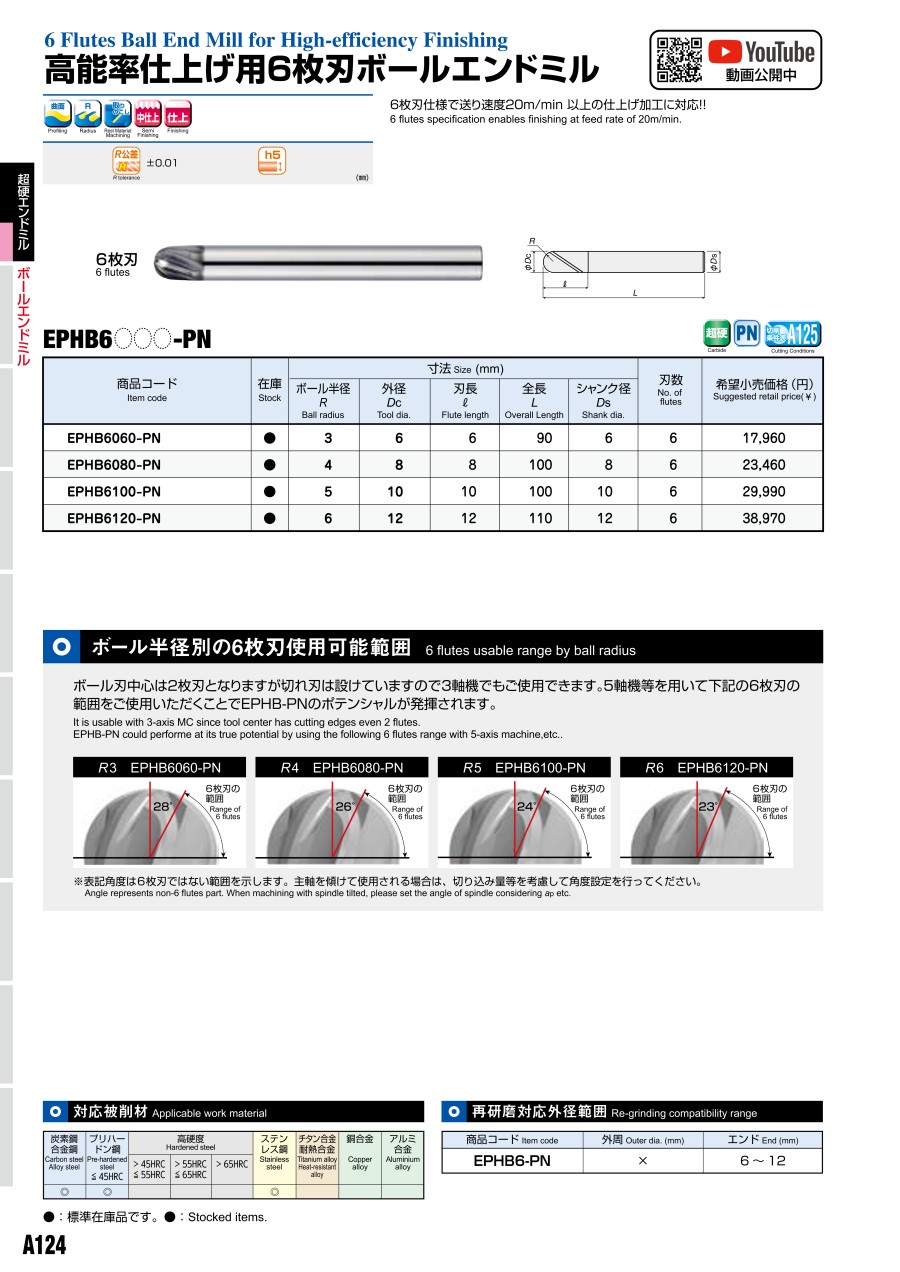

ボールエンドミル EPHB6-PN 6枚刃 高能率仕上げ用

製品特長・仕様

製品の基本仕様・特長

加工素材

加工用途

6枚刃仕様で送り速度20m/min以上の仕上げ加工に対応
従来のボールエンドミルと比べて高送り（高能率）加工が可能。外周付近の切れ刃を使用する事で工具性能を発揮。5軸M/Cを使う事でより効果的な加工ができます。

高送り（21m/min）5軸仕上げ加工

高精度で長寿命
6枚の刃を高精度にチューニングしたオリジナル刃形を採用しました。微少切り込みでも各々の切れ刃が均一に機能するため、高精度かつ長寿命な加工ができます。

45°面仕上げ加工時の切削抵抗比較

高剛性設計
加工中に起こる工具のたわみを抑制するために、出来るかぎり工具剛性を高めました。仕上げ加工に適した刃形設計で高精度な加工を実現します。
更にPNコートを施すことで摩耗が抑制され、長寿命に。

PNコーティング

■特長と機能

• Al含有量の調整により、特に工具母材との密着性に優れた耐熱コーティング材料です。
• AlCr系コーティング皮膜へのSi添加により、良好な耐摩耗性を示します。
• プラスチック金型等の工具への溶着が起こりやすい材料の切削に対して、良好な切削寿命を示します。（従来対比切削寿命2倍）
  HPM-MAGICをはじめとしたプリハードン鋼、炭素鋼、合金鋼、SUS系、SKD61、SKD11等の切削加工で長寿命です。
• 耐熱性の向上により、ウェット切削及びドライ切削においても長寿命化が可能です。

注）本工具のPNコーティングはその性質上、通電性が微小です。従って、通電方式の工具長測定装置をご使用の際にはご注意ください。

性能・試験情報

45°傾斜面の切削長1,400m寿命テスト

2枚刃ボールエンドミルとの加工面粗さの比較

大径インサート工具との加工性能の比較

外形図

推奨切削条件

推奨切削条件表

標準切削条件（仕上げ加工）

高速条件（仕上げ加工）

切削条件時の注意

• 3D以下の突出し長で、高性能マシニングセンターにより高送りに追従できる加工形状であれば高速条件が適応可能です。
• 先端まで切れ刃は設計しているため3軸加工でも使用可能ですが、6枚刃を機能させるためには30°以上傾けてご使用ください。
• ボール刃中心部付近（2枚刃の範囲）で加工する場合は、送り速度を1/3程度にしてください。
• ae（切り込み）は参考値となります。カスプハイト等を参考に決定ください。
• 被削材、加工形状に合わせて、適切なクーラントを使用してください。
• できるだけ高剛性、高精度の機械をご使用ください。
• この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
• 機械の回転数が足りない場合は、回転数と送り速度を同じ比率で下げてください。

ボールエンドミルのピックフィードと理論カスプハイト表（μm）

注意・禁止事項

安全上のご注意

1. 取扱上のご注意

• 工具をケース（梱包）から取り出す際は、工具の飛び出し、落下にご注意ください。特に工具刃部との接触には十分ご注意をお願いします。
• 鋭利な切れ刃を有する工具を取扱う際は、切れ刃を素手で直接触れないように注意してください。

2. 取付け時のご注意

• ご使用前に、工具の傷・割れ等の外観確認を行っていただき、コレットチャック等への取付けは確実に行ってください。
• ご使用中に異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を取り除いてください。

3. 使用上のご注意

• 切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
• 標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
• 切削工具材料は硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。
• 切削中に発生する火花や、破損による発熱や、切りくずによる引火・火災の危険があります。引火や爆発の危険のあるところでは使用しないでください。不水溶性切削液をご使用される場合は防火対策を必ず行なってください。
• 工具を本来の目的以外にはご使用にならないでください。

4. 再研削時のご注意

• 再研削時期が不適当であると工具が破損する恐れがあります。適正な工具と交換するか、再研削を行ってください。
• 工具を再研削しますと粉塵が発生します。再研削時にはその周囲に安全カバーを取付け、保護めがね等の保護具を着用してください。
• 本製品には特定化学物質に指定されたコバルト及びその無機化合物が含まれています。再研削等の加工を加える場合は特定化学物質障害予防規則（特化則）に従った取扱いをしてください。
