マグネスケール

USBデジタルゲージ DS800Sシリーズ

カタログ |

数量スライド割引

通常単価(税別): 61,974円～73,268円

税込単価: 68,171円～80,595円

【特長】・マグネスケールの高精度・耐久性はそのままに、トレーサブルなデジタルゲ...

商品タイプ
測定子
ケーブル長さ (m)
ゲージ/インターポレーションBOX間：2、インターポレーションBOX/USB間：0.5
原点位置
スピンドル移動1mm±0.5mm
保護等級
IP67
使用温度範囲 (℃)
0～50
保存温度範囲 (℃)
-20～60
電源電圧
DC 5V
耐振動 (m/s²)
100(20～2kHz)
耐衝撃 (m/s²)
1000(11ms)
通信インターフェイス
USB 2.0
推奨動作環境
CPU：Intel Core i3または同等以上、RAM：1GB以上、OS：Windows7/Windows10(32bit/64bit）
最大消費電流 (mA)
120

ご注意

PCセットアップに必要なドライバ、ミドルウェア、アプリケーションソフト、サンプルソフトはマグネスケールのWebサイトで提供されています。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

USBでパソコンやハブに接続可能です。通信ソフトウェアや計測ソフトもご用意。
スリムでコンパクトながら最高分解能0.1µm、高耐久性のメカ構造の採用により摺動回数2億7千万回以上を実現しました。

測定範囲：12mm
最高分解能：0.1μm
精度：1μm（0.1μm分解能）、1.5μm（0.5μm分解能）
高応答速度：80m/min
軸受構造：ボールスプライン方式のベアリング採用により摺動性能向上
高耐久性：摺動回数2億7千万回以上
保護等級：IP67対応（ライトアングルタイプはエアチューブを装着時）
原点内蔵：スピンドル移動1mmの位置
強固に固定できるフランジタイプもあります。

寸法図

型番リスト

表示件数

型番

測定範囲

最高分解能

(μm)

測定子

構造

精度

(μm)

測定力

最小発注数量

5ｍｍ	0.1	超硬合金球面付きM2.5	フランジライトアングル	1	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.5	スチール球面付きM2.5	フランジライトアングル	1.5	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.1	超硬合金球面付きM2.5	フランジ	1	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.5	スチール球面付きM2.5	フランジ	1.5	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.1	超硬合金球面付きM2.5	ライトアングル	1	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.5	スチール球面付きM2.5	ライトアングル	1.5	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.1	超硬合金球面付きM2.5	ストレート	1	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
5ｍｍ	0.5	スチール球面付きM2.5	ストレート	1.5	上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N	1個
12ｍｍ	0.1	超硬合金球面付きM2.5	フランジライトアングル	1	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.5	スチール球面付きM2.5	フランジライトアングル	1.5	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.1	超硬合金球面付きM2.5	フランジ	1	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.5	スチール球面付きM2.5	フランジ	1.5	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.1	超硬合金球面付きM2.5	ライトアングル	1	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.5	スチール球面付きM2.5	ライトアングル	1.5	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.1	超硬合金球面付きM2.5	ストレート	1	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.5	スチール球面付きM2.5	ストレート	1.5	上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N	1個
12ｍｍ	0.1	超硬合金球面付きM2.5	ニューマチックプッシュ	1	上方向：0.60±0.50N、横方向：0.70±0.50N、下方向：0.80±0.50N	1個
12ｍｍ	0.5	スチール球面付きM2.5	ニューマチックプッシュ	1.5	上方向：0.60±0.50N、横方向：0.70±0.50N、下方向：0.80±0.50N	1個

通常単価(税別) (税込単価)	通常出荷日

73,268円 ( 80,595円 )	10日目
68,309円 ( 75,140円 )	3日目
69,201円 ( 76,121円 )	3日目
65,372円 ( 71,909円 )	3日目
69,201円 ( 76,121円 )	10日目
65,372円 ( 71,909円 )	3日目
67,556円 ( 74,312円 )	3日目
61,974円 ( 68,171円 )	3日目
73,268円 ( 80,595円 )	3日目
68,309円 ( 75,140円 )	3日目
69,201円 ( 76,121円 )	3日目
65,372円 ( 71,909円 )	10日目
69,201円 ( 76,121円 )	3日目
65,372円 ( 71,909円 )	3日目
66,928円 ( 73,621円 )	10日目
61,974円 ( 68,171円 )	3日目
73,268円 ( 80,595円 )	3日目
68,309円 ( 75,140円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・マグネスケールの高精度・耐久性はそのままに、トレーサブルなデジタルゲージの測定値をUSBでパソコンに直結
・計測値の表示に必要な標準ソフトウェアを無償でご提供

ご注意

PCセットアップに必要なドライバ、ミドルウェア、アプリケーションソフト、サンプルソフトはマグネスケールのWebサイトで提供されています。

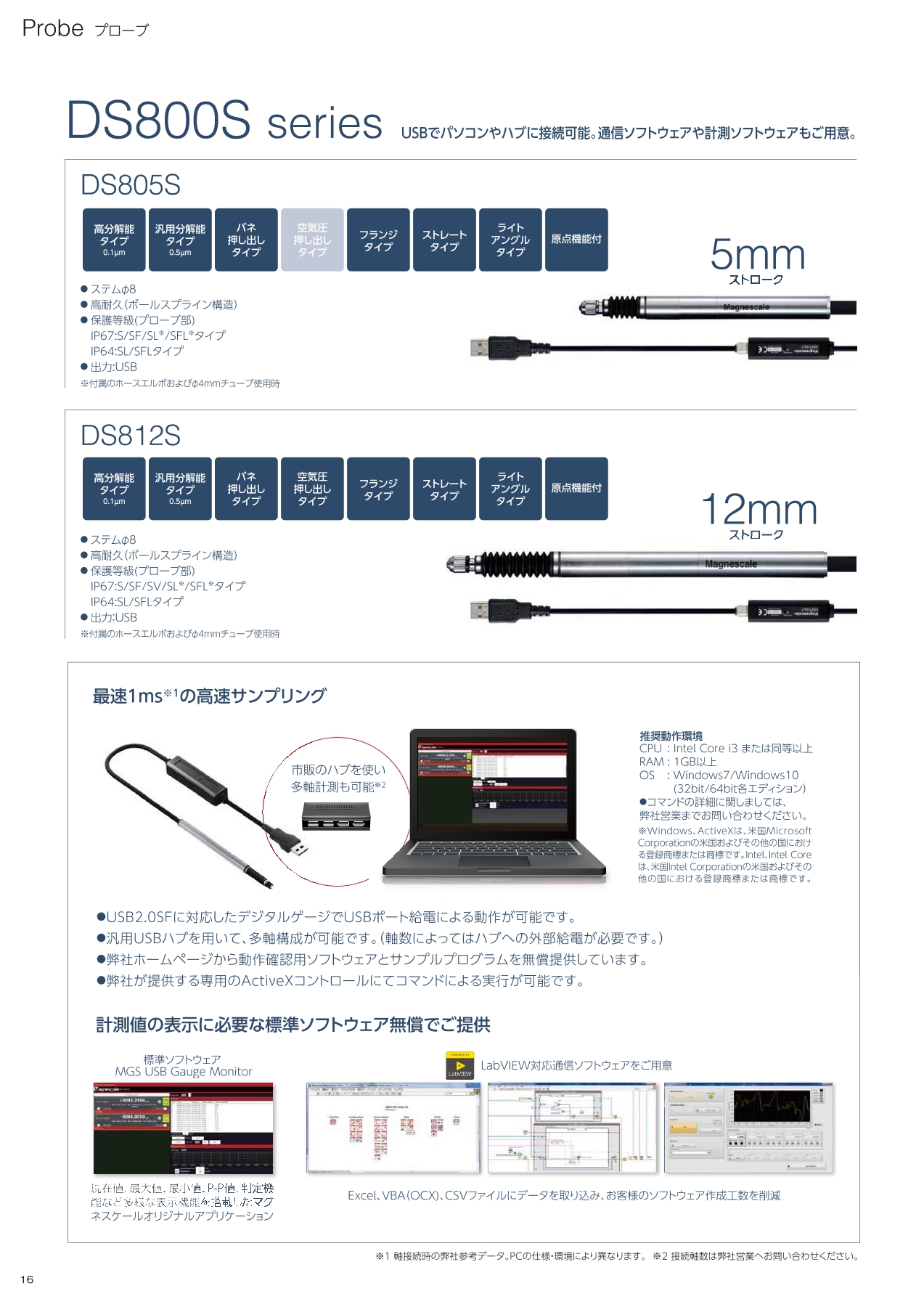

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
