TONE

プレセット形トルクレンチ（ダイレクトセット・差替式）

Name: プレセット形トルクレンチ（ダイレクトセット・差替式）
Brand: TONE
SKU: 223300027199
Rating: 5 (2 reviews)

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 12,771円～24,651円

税込単価: 14,048円～27,116円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

【特長】・差替ヘッドを装着して使用する締付け専用トルクレンチです。・使用目的に...

詳細情報を確認する

ヘッドタイプ
交換式
負荷方向
右
精度
±3%
ポカヨケ機能
無
設定方式
プリセット
ヘッド交換機能有無
有

型番

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

規格表

※本トルクレンチに差替ヘッドは付属しません。
※本製品は、特許・意匠登録済みです。
※ 8DRSQ～22DRSQを使用の際は、トルク精度（±4％）となります。

N・m 仕様
トルク精度（±3%）
付属品：校正証明書（トレーサビリティ体系図付）×1、取扱説明書×1、樹脂ケース×1

特許・証明書情報

校正証明書の有効期限
1.未使用の場合：校正証明書の校正日より3年までとします。
2.校正証明書の校正日より3年未満で使用を開始された場合：使用開始より1年間もしくは、締付回数10万回までとします。

外形図

注意・禁止事項

警告

高所作業では必ず落下防止の処置をしてください。
通電中の作業はしないでください。
トルクレンチは右回転（時計回り）でご使用ください。
アダプター（トルクレンチの角ドライブより小さいタイプ）を使用しないでください。アダプターの角ドライブが破損し、けがの原因になります。
エクステンションバーを使用しないでください。エクステンションバーの破損、トルクの変動の原因になります。
長期間放置したトルクレンチは、トルク値が変動する場合があります。

注意

工具は本来の使用目的以外には使用しないでください。
「締付けトルク」と「ねじの締付け力」との関係は、ねじの状態や構造、摩擦係数などによって異なります。
必ず対象物の作業指示書や注意書をよく読んで正しい作業をしてください。（図1）
トルクレンチのトルク能力範囲を超えて使用すると故障します。場合によっては破損し、ケガをすることもあります。
握り部にパイプを継ぎ足して使用しないでください。正しいトルクがでなく、場合によっては破損し、ケガをすることもあります。（図2）
トルクレンチは力を加える位置（握る位置）と方向によってその値が狂うことがあります。（図3）
精密に調整されていますが、衝撃を与えたり分解すると精度が狂います。また高温多湿、水中、ほこりの多い場所などでの使用や保管をしないでください。
トルクレンチを使用するときは、弾みをつけたり、体重をかけたり、足で踏みつけないでください。（図4）

商品TOP

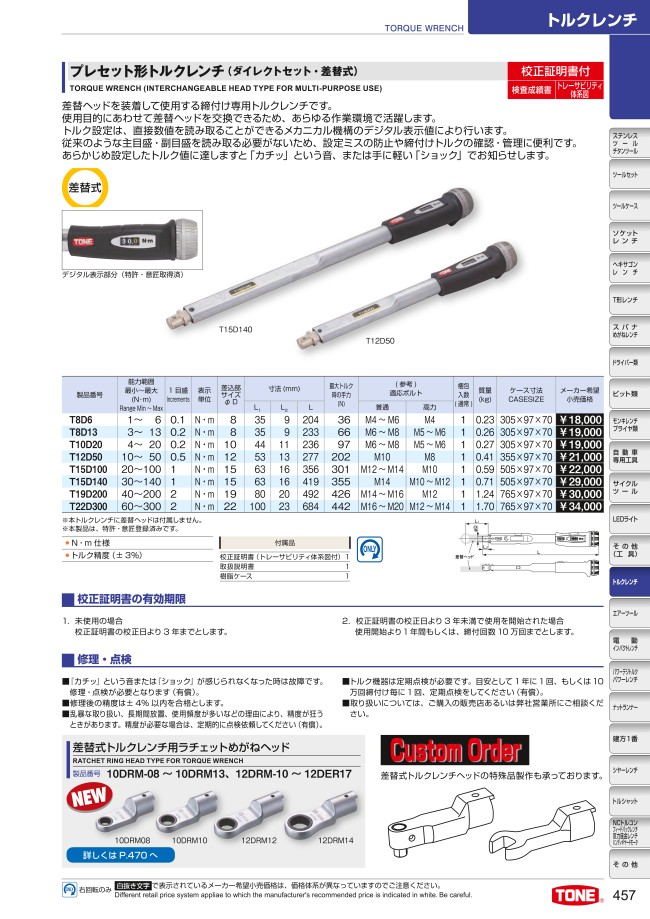

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

トルク調整範囲(N・ｍ)
- 1～6
- 3～13
- 4～20
- 10～50
- 20～100
- 30～140
- 40～200
- 60～300
最小目盛(N・ｍ)
- 0.1
- 0.2
- 0.5
- 1
- 2
全長(mm)
- 204
- 233
- 236
- 277
- 356
- 419
- 492
- 684
差込角
- φ8mm
- φ10mm
- φ12mm
- φ15mm
- φ19mm
- φ22mm
商品コード
- T8D6
- T8D13
- T10D20
- T12D50
- T15D100
- T15D140
- T19D200
- T22D300
JANコード
- 4953488386783
- 4953488386790
- 4953488386806
- 4953488386813
- 4953488386820
- 4953488386837
- 4953488386844
- 4953488386851
タイプ
- T□D□
出荷日
すべて
当日出荷可能
1日以内
5日以内

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

最小目盛

(N・ｍ)

全長

(mm)

差込角

商品コード

JANコード

最小発注数量

1～6	0.1	204	φ8mm	T8D6	4953488386783	1個
3～13	0.2	233	φ8mm	T8D13	4953488386790	1個
4～20	0.2	236	φ10mm	T10D20	4953488386806	1個
10～50	0.5	277	φ12mm	T12D50	4953488386813	1個
20～100	1	356	φ15mm	T15D100	4953488386820	1個
30～140	1	419	φ15mm	T15D140	4953488386837	1個
40～200	2	492	φ19mm	T19D200	4953488386844	1個
60～300	2	684	φ22mm	T22D300	4953488386851	1個

通常単価(税別) (税込単価)	通常出荷日

12,771円 ( 14,048円 )	5日目
13,761円 ( 15,137円 )	5日目
13,761円 ( 15,137円 )	5日目
15,741円 ( 17,315円 )	5日目
15,741円 ( 17,315円 )	5日目
20,691円 ( 22,760円 )	1日目
21,681円 ( 23,849円 )	5日目
24,651円 ( 27,116円 )	5日目

詳細情報

基本情報

【特長】
・差替ヘッドを装着して使用する締付け専用トルクレンチです。
・使用目的にあわせて差替ヘッドを交換できるため、あらゆる作業環境で活躍します。
・トルク設定は、直接数値を読み取ることができるメカニカル機構のデジタル表示値により行います。
・従来のような主目盛・副目盛を読み取る必要がないため、設定ミスの防止や締付けトルクの確認・管理に便利です。
・あらかじめ設定したトルク値に達しますと「カチッ」という音、または手に軽い「ショック」でお知らせします。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
