タンガロイ

面取り加工用エンドミル TungQuad EASD05

カタログ |

通常単価(税別): 25,550円～35,560円

税込単価: 28,105円～39,116円

通常出荷日：1日目

【特長】・TUNGQUADのチャンファカッタ・SD*T05タイプインサート

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■多刃仕様で高生産性を実現

あらゆる被削材の肩削りにおいて、高い生産性を実現する多刃仕様の小径カッタ。

刀数の比較

■多機能チャンファカッター

TungQuad シリーズに新たにチャンファカッターを追加。同じカッタで突っ込み加工、横送り加工、裏面取り加工やコーナ部のバリ取りなどが可能

最小加工可能径は、突っ込み加工の場合は6mm、裏面取り加工の場合は12.5mm
従来の、SD*T050204インサートを使用、切削抵抗の軽減を実現
AH725、AH140、およびTH10を標準材種設定

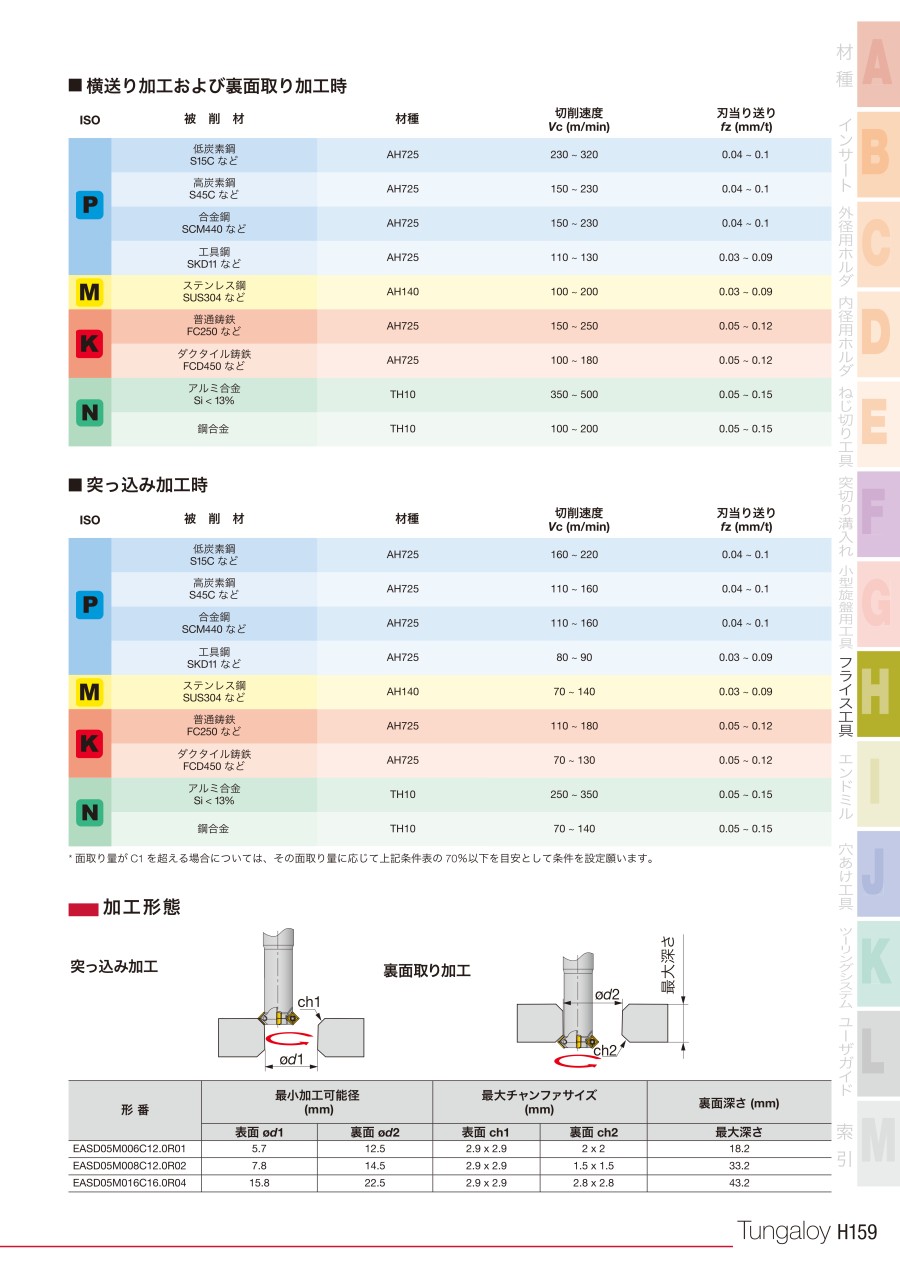

性能・試験情報

■切削性能

チャンファおよびカウンタシンク加工

【部品】
締付けねじ：CSPB-2L043
スパナ：IP-6DB

外形図

チャンファカッタ、SDMT/SDHT05 タイプインサート

型番リスト

表示件数

型番

EASD05M006C12.0R01

EASD05M008C12.0R02

EASD05M016C16.0R04

シャンク径 (d)

(mm)

刃数

(枚)

寸法 φDc

(mm)

寸法 ΦD1

(mm)

最小発注数量

12	1	12	5.7	1個
12	2	14	7.8	1個
16	4	22	15.7	1個

通常単価(税別) (税込単価)	通常出荷日

25,550円 ( 28,105円 )	1日目
28,690円 ( 31,559円 )	1日目
35,560円 ( 39,116円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・TUNGQUADのチャンファカッタ
・SD*T05タイプインサート

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
